自制双缸立式斯特林发动机结构模型

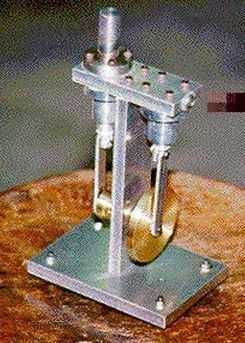

本模型为双缸立式布局的自制斯特林发动机三维结构，建模过程中首先完成整体装配基准的搭建，以方形金属底板作为整机承载基座，在底板上通过定位孔确定立柱、气缸组件的安装位置，保证各部件的同轴度与装配公差符合实际加工的精度要求。建模阶段对核心动力部件进行了精细化还原：两个立式气缸对称布置在立柱两侧，气缸内部的活塞、活塞杆采用参数化建模，还原活塞与缸壁的配合间隙，活塞杆与下部偏心曲轴的连接结构完全按照实际传动逻辑设计，曲轴的偏心距参数经过反复校核，保证活塞运动行程与曲轴转动角度的匹配关系准确。上部的配气端盖板采用多螺栓紧固结构，建模时还原了盖板上的安装孔位、密封槽结构，还原实际装配时的密封设计逻辑。下部的动力输出飞轮采用黄铜质感材质设置，在渲染阶段为金属底板赋予磨砂铝合金材质，立柱、气缸、活塞杆赋予抛光不锈钢材质，飞轮赋予黄铜金属材质，通过调整材质的粗糙度、反射率参数，还原不同金属部件的真实质感，同时为承载底座赋予木质纹理材质，增强模型的真实展示效果。结构设计上采用立式双缸对称布局，相比单缸结构运行更加平稳，立柱既作为上部气缸组件的支撑结构，也为活塞杆的运动提供导向限位，底板上的沉头安装孔还原了实际组装时的螺栓固定方式，曲轴组件的偏心轮、连接销结构完全还原真实机械传动的配合关系，能够直观展示斯特林发动机通过外部热源加热缸内气体，利用气体热胀冷缩推动活塞往复运动，再通过曲轴将直线运动转化为旋转运动输出动力的完整工作原理。建模过程中对所有运动部件进行了装配干涉检查，确保活塞往复运动、曲轴旋转过程中不存在部件碰撞，各连接部位的配合间隙符合实际机械加工的装配要求，整体模型完整还原了自制斯特林发动机的全部结构细节，可用于原理展示、结构参考与教学演示使用。
