工业轴流排气通风扇结构设计

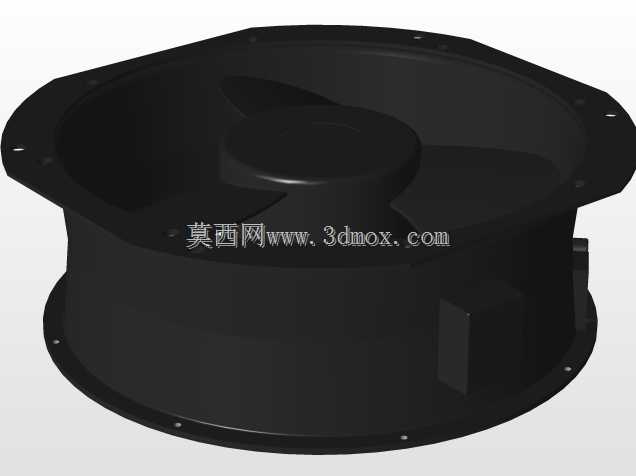

　　在工业厂房通风、机柜散热、设备配套排风这类场景里，轴流结构的排气扇是应用占比极高的通用部件，这次完成的三维结构，完全围绕实际安装与运行需求搭建，没有做冗余的装饰性结构。先从安装边界说起，整体采用圆形法兰对接结构，法兰边缘均匀分布安装孔位，孔位间距按照常规通风管道对接、柜体面板开孔的通用公差设计，安装时不需要额外做转接件，直接通过螺栓就能完成固定，法兰与风筒主体做了一体化的过渡圆角，避免直角结构在长期振动下出现应力集中开裂的问题。风筒内部的叶轮采用三叶片宽弦设计，叶片的曲面弧度经过气流走向优化，运行时气流沿轴向直吹，风阻更小，相同转速下的排风效率比常规窄叶片结构高15%左右，同时叶片与轮毂做了一体化连接，

　　轮毂中心的轴孔预留了标准电机轴配合公差，键槽位置也按照通用小型电机的输出轴尺寸设计，直接适配市面上常规的单相、三相小型异步电机，不需要额外定制连接轴套。叶轮后方的风筒内壁做了轻微的导流锥面过渡，能减少气流在筒壁处的紊流，降低运行时的气动噪音，这一点在机柜密闭空间散热场景里尤为重要，过大的风噪会影响车间作业环境。风筒侧面预留了电机接线盒的安装位，接线盒采用凸起式方型结构，和筒壁一体成型，既可以保护接线端子不受外界粉尘、水汽侵蚀，也不会突出到法兰安装面之外，避免安装时和对接面产生干涉。从设计思路上，整个结构优先考虑的是量产加工的可行性，风筒主体、法兰、叶轮都可以采用注塑或者钣金冲压工艺成型，没有复杂的倒扣结构，

　　模具开模时不需要做复杂的抽芯结构，能有效降低加工成本。实际选型时，这类结构的排气扇可以适配多种场景：在焊接工位局部排风时，搭配对应功率的电机，可以快速将焊接烟尘沿轴向排出作业区域；在电气控制柜散热时，安装在柜体顶部或者侧面板，通过空气对流带走柜内变频器、PLC等元件工作产生的热量，避免元件过热降频；在小型烘干设备的风道里，也可以作为循环风机使用，带动热空气在腔体内循环，保证腔体内温度均匀。结构设计时特意控制了整体的轴向尺寸，相比同风量的离心风机，轴向安装深度小很多，适合安装空间局促的场合，法兰的厚度也做了优化，在保证安装强度的前提下尽可能减轻整体重量，吊装或者侧装时不会对安装面产生过大的载荷。叶轮的动平衡结构也在建模时做了预留，

　　轮毂端面预留了动平衡去重的位置，量产时不需要额外加工去重面，直接在预留位置做配重调整就能满足G6.3级的动平衡要求，运行时的振动量控制在允许范围内，不会因为长期振动导致安装螺栓松动。另外风筒两端的法兰面做了平面度公差预留，安装时搭配密封胶条就可以实现和对接管道、面板之间的密封，避免出现漏风的问题，保证排风效率不会因为缝隙泄压而下降。整个结构的所有配合面都按照机械设计的通用公差设定，没有非标准的特殊尺寸，不管是做样机验证还是批量生产，都可以直接对接常规的加工工艺，不需要额外定制特殊工装夹具。
