工业用双侧护栏斜向钢制楼梯三维设计

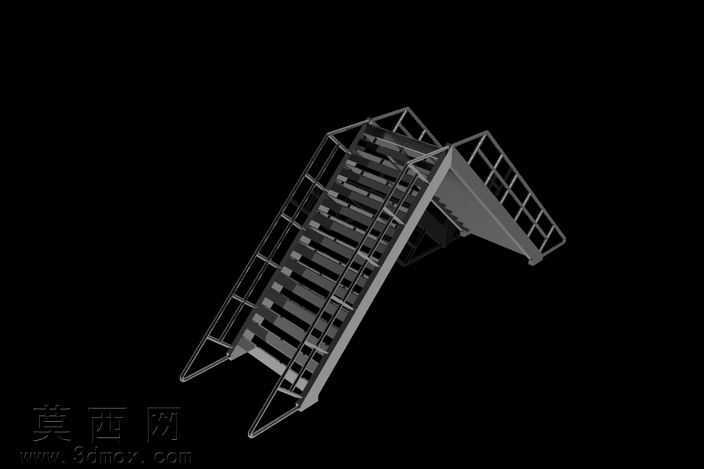

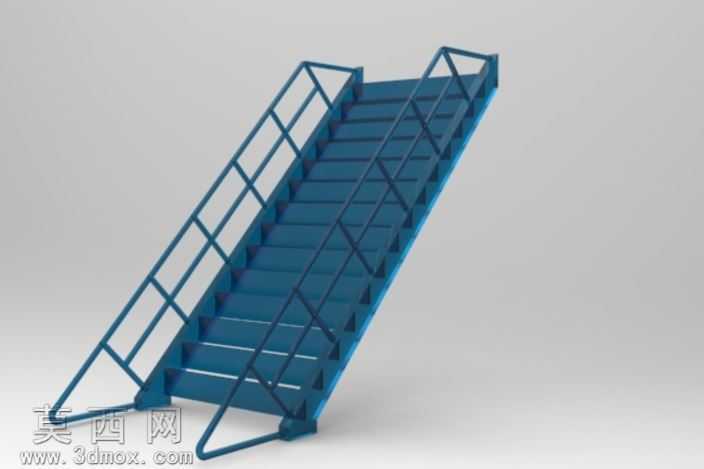

本作品为工业场景使用的双侧护栏斜向钢制楼梯三维建模成果，建模过程严格遵循工业人行斜梯的通用设计规范，先通过基准面搭建确定楼梯的整体倾斜角度、梯段总高度与水平投影长度，确保梯段坡度符合人员通行的舒适与安全要求。建模时先构建梯梁主体结构，采用等边角钢作为梯段两侧的主承重梁，通过草图绘制梯梁的折弯轮廓后拉伸生成实体，保证梯梁的承重截面符合荷载要求。踏步部分采用防滑钢板材质设定，逐块定位踏步板的安装位置，确保相邻踏步的高度差、踏步深度完全一致，避免通行时出现绊倒风险，每块踏步板与梯梁的连接位置都做了贴合约束，还原实际焊接装配的结构逻辑。双侧护栏部分建模时先确定扶手的高度与倾斜角度，扶手采用圆管型材，竖向栏杆采用等距排列的扁钢构件，横向设置多道横杆作为防护结构，栏杆底部与梯梁侧边做固定连接约束，护栏的所有杆件交接处都做了贴合处理，还原真实护栏的焊接装配结构。材质渲染阶段，整体楼梯赋予哑光蓝色工业防锈漆材质，调整材质的粗糙度与反光度参数，模拟工业钢材表面喷涂防锈漆后的真实质感，背景采用浅灰色中性背景，搭配柔和的漫射光照，清晰展现楼梯的整体结构与各部件的连接关系，避免多余光影干扰结构展示。设计思路上优先考虑结构的实用性与安全性，整体结构无冗余构件，所有部件都服务于承重与防护功能，梯段底部设置落地支撑脚，顶部设置连接固定端，可直接适配不同的工业平台安装场景，建模过程中对所有构件做了参数化约束，可根据实际安装需求调整梯段高度、踏步数量、护栏高度等参数，适配不同的安装工况，模型整体结构完整，各部件的装配关系清晰，可直接用于工业场景的布局展示、结构校核以及生产加工参考。
