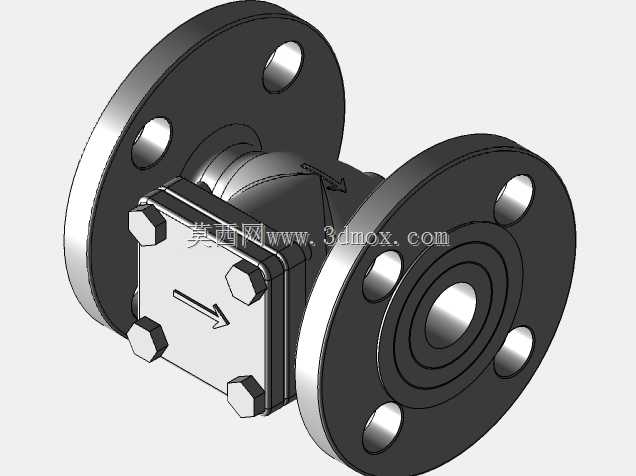

JIS10K法兰连接旋启式止回阀结构设计

　　在化工、市政给排水、船舶动力、暖通空调等流体输送管路系统中，介质倒流是引发设备损坏、管网压力失衡、介质污染的核心诱因之一，旋启式止回阀作为管路中限制介质单向流动的核心元件，其结构可靠性直接决定整个管网的运行稳定性。这款1英寸公称通径、JIS10K压力等级的法兰端旋启式止回阀，在设计阶段充分适配日标法兰连接的管路安装体系，可直接匹配对应通径、压力等级的日标法兰管路，无需额外配置转换接头，大幅降低现场安装的适配成本。

　　从实际工况适配角度看，该款止回阀可覆盖清水、低粘度油品、弱腐蚀性化工介质等多种常规流体的输送场景，在水泵出口端安装时，可有效避免停泵瞬间介质倒流引发的水泵叶轮反转、水锤冲击问题；在多支路并联的管路系统中，可防止单支路停运时介质从高压支路窜入低压支路，保障各支路流量分配稳定；在储罐进出液管路中，可避免储罐内介质反向回流至输送管网，维持储罐液位稳定。

　　产品的功能实现依托旋启式摇臂结构，阀瓣通过销轴铰接在阀腔内部的摇臂支座上，介质正向流动时，流体推力克服阀瓣自重与密封面贴合阻力，将阀瓣沿销轴旋转抬起，介质可顺畅通过阀腔，流道设计采用全通径流线型结构，尽可能降低介质流经时的沿程阻力，减少管路系统的压力损耗；当介质出现反向流动趋势时，阀瓣在介质反向推力与自身重力共同作用下，快速回落贴合在阀座密封面上，截断介质反向流动的通路，密封面采用平面贴合结构，在10K公称压力范围内可实现可靠密封，无明显内漏。

　　设计过程中，首先对安装边界做了明确约束：两端法兰严格遵循JIS B2210标准中10K压力等级1英寸通径的尺寸要求，法兰螺栓孔数量、孔径、孔中心圆直径、法兰密封面形式均与标准完全一致，确保现场安装时螺栓可顺利穿入对位，无需现场扩孔或调整法兰位置；阀体整体长度控制在同规格止回阀的常规安装尺寸范围内，不会额外占用管路安装空间，可直接替换同参数的老旧损坏止回阀，无需调整原有管路的支撑与排布。

　　结构细节上，阀盖与阀体采用螺栓紧固连接，中间配置密封垫片，既保证阀腔的承压密封性，也便于后期检修时拆卸阀盖，对内部阀瓣、销轴、密封面进行检查更换；摇臂与销轴的配合间隙经过合理设计，既保证阀瓣摆动时无卡滞，也避免间隙过大导致阀瓣回落时错位，影响密封效果；阀体外部的流向标识直接铸在阀体表面，安装时可快速识别介质流向，避免装反导致阀门失效。

　　从建模逻辑来看，整个模型采用参数化建模思路，法兰端的螺栓孔、密封面凸台、阀腔流道、摇臂铰接座等特征均建立关联参数，若后续需要拓展同系列其他通径或压力等级的产品，只需调整对应参数即可快速生成新的模型，大幅提升同系列产品的设计效率；建模过程中对所有棱角处做了工艺倒角处理，既符合铸造、机加工的工艺要求，避免应力集中导致阀体开裂，也防止安装维护时尖锐棱角划伤操作人员。

　　在实际选型应用中，该款止回阀的安装位置需预留足够的操作空间，尤其是水平安装时，需保证阀瓣的旋转平面与管路轴线处于同一水平面，避免阀瓣自重导致的密封面偏磨；垂直安装时需保证介质流向为自下而上，确保阀瓣可依靠自重正常回落密封。模型完整还原了产品的所有装配关系与外形细节，可直接用于管路系统的三维排布校验、安装干涉检查，也可作为教学演示、产品结构展示的数字化载体，帮助设计人员快速理解旋启式止回阀的工作原理与结构组成。
