1/2英寸18毫米滚花套筒接字三维建模

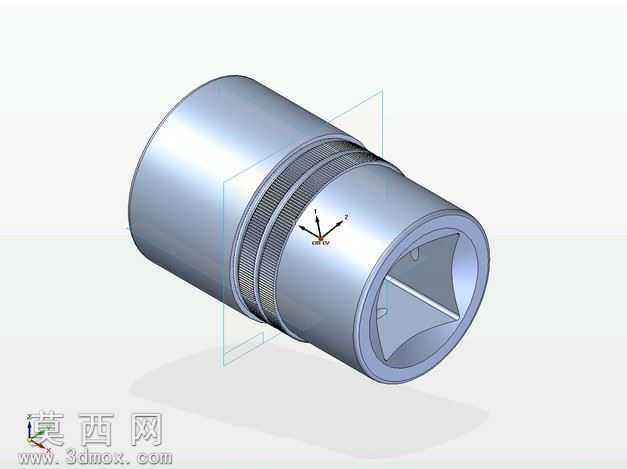

本作品为1/2英寸规格18毫米滚花套筒接字的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械加工零件的实际尺寸规范与装配逻辑开展设计。建模初期先梳理套筒类零件的功能需求：该零件作为手动工具的转接配件，一端需适配1/2英寸标准驱动接口，另一端为18毫米规格的内六角工作端，中部设置滚花结构用于手动拧转时增大摩擦力，避免操作打滑。建模流程从基础回转体特征搭建开始，先绘制套筒的轴向截面轮廓，通过回转命令生成整体筒状基体，保证内外径的同轴度公差符合五金工具的行业精度要求；随后针对内六角工作端，通过拉伸切除命令生成标准六角形内腔，对内腔棱边做微小倒圆角处理，模拟实际加工过程中的去毛刺工艺，同时避免应力集中导致的零件开裂。中部滚花结构采用圆周阵列的方式完成建模，先绘制单个滚花齿的截面轮廓，通过沿轴向拉伸生成单条齿纹，再以套筒中心轴线为阵列轴做等距圆周阵列，还原网纹滚花的凹凸纹理，滚花的齿距、齿深参数均参照五金工具的通用滚花标准设置，保证渲染后纹理的真实感。材质设置阶段，为模型赋予合金工具钢材质，调整金属材质的粗糙度、反射率参数，基体部分呈现亚光金属质感，滚花区域因纹理凹凸设置略高的粗糙度，模拟实际套筒表面的喷砂处理效果，两端加工面设置较低的粗糙度还原机加工后的光亮金属质感。渲染阶段采用工作室环境光，搭配柔和的补光突出零件的轮廓层次与滚花纹理细节，通过半透明剖视参考面展示内部六角型腔的结构，清晰呈现零件的内部构造与壁厚分布。整体设计严格遵循套筒类五金配件的实际生产工艺，所有特征均可映射到实际车削、铣削、滚花的加工工序，模型无几何错误、无重叠面，可直接用于装配验证、工程图导出或3D打印样件制作，完整还原了工业级套筒接字的结构细节与外观特征。
