法兰式管道热胀冷缩补偿伸缩缝结构

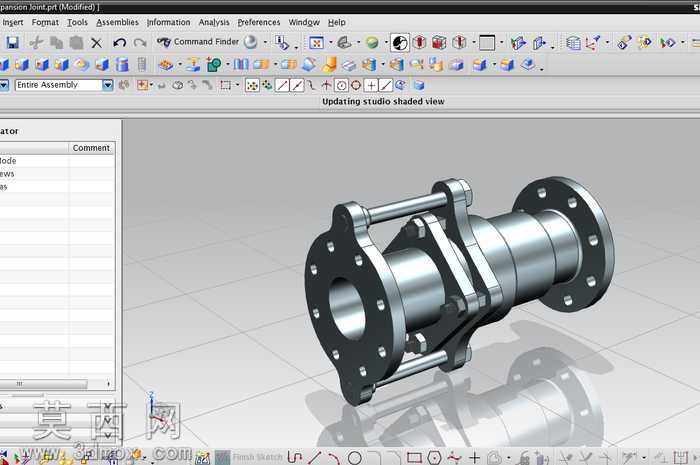

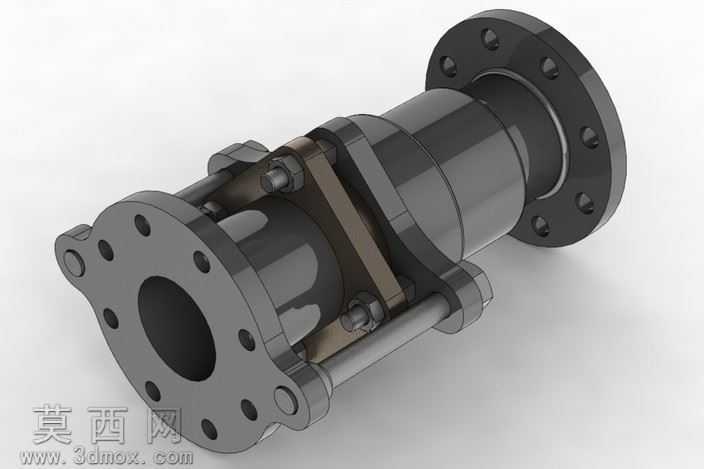

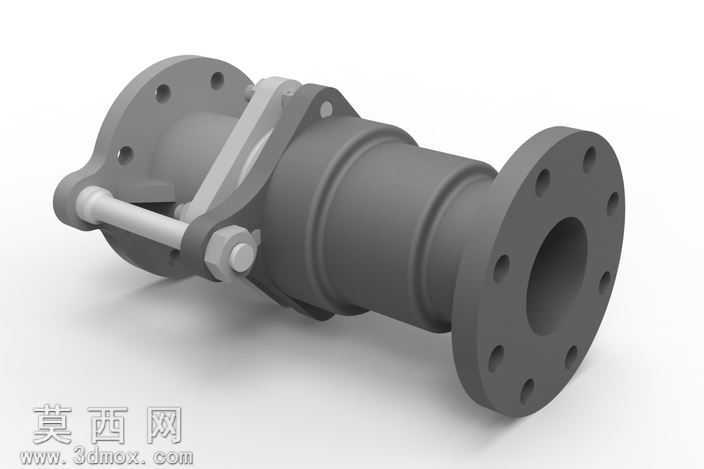

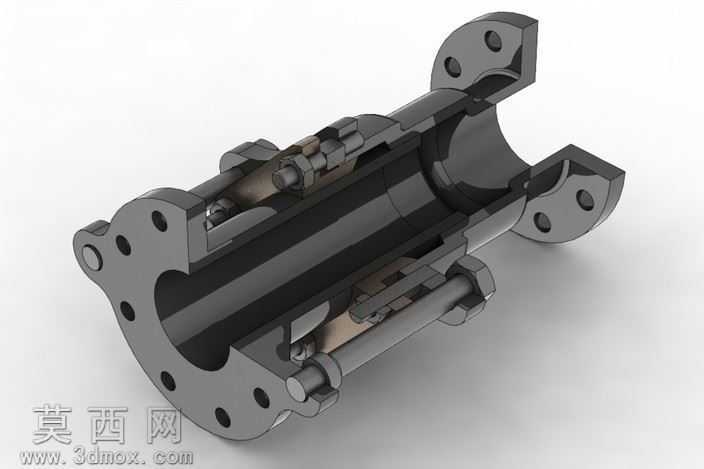

本模型为法兰式管道伸缩补偿装置，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路连接件的通用尺寸规范，对两端连接法兰的螺栓孔分布、密封面粗糙度、中心通径尺寸做了1:1还原，保证模型可直接对接常规管路装配场景。模型整体采用轴向滑移式补偿结构，两端法兰分别与内滑移套筒、外固定筒体做一体化建模，中间设置限位拉杆组件，既保留轴向伸缩的活动余量，又可避免管路内压过大导致结构拉脱，限位拉杆与筒体连接位置做了铰接结构处理，可补偿微量的径向安装偏差，降低现场安装的对位难度。材质渲染阶段，主体金属部件采用哑光碳钢材质，调整金属粗糙度参数模拟实际铸件的表面质感，密封位置采用深棕色耐温橡胶材质，通过材质色彩区分不同功能部件，渲染时采用45度侧光打光，突出法兰端面的螺栓孔细节、筒体的加强筋结构以及滑移配合面的装配间隙，让整体结构层次清晰可辨。设计过程中重点考量蒸汽管路的实际使用工况，针对高温介质带来的管路热胀冷缩变形量，预留了足够的轴向伸缩行程，同时在滑移配合面设置了多级密封槽结构，可适配不同压力等级的密封件安装，避免介质泄漏。建模时对所有装配部件做了干涉检查，确认限位结构在最大伸缩行程下无碰撞、无卡滞，各连接螺栓的装配空间满足常规工具的操作要求，整体结构兼顾补偿性能与安装维护的便捷性，可直接用于管路系统的装配仿真、教学演示以及产品结构优化参考。
