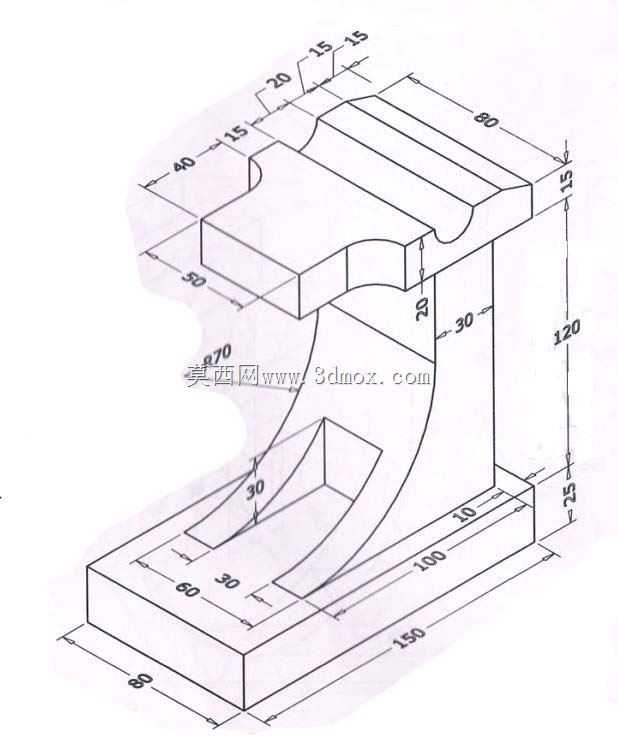

工字型支撑限位结构练习构件

　　这类工字型支撑限位构件，常见于小型工装夹具的定位单元、非标自动化设备的侧向支撑模块，也可作为机床附件的承载垫块使用，在小载荷工位的定位、支撑场景中适配性较强。从结构设计逻辑来看，整体采用对称工字型布局，上下两端的矩形凸台分别承担安装固定与工作面承载的作用，中间的立板作为主要承力结构，在立板与上下凸台的衔接位置做了圆弧过渡处理，能够有效避免应力集中问题，在承受垂直方向静载荷时，应力分布会顺着圆弧面均匀扩散，不会在直角衔接处出现应力断裂的风险。上端凸台一侧设计的内凹圆弧槽，主要用于适配圆柱类工件的侧面定位，当需要对轴类、销类零件进行侧向抵靠限位时，圆弧面能够与圆柱外壁形成面接触，相比平面抵靠的线接触形式，接触应力更小，定位精度更稳定，

　　不会因为长期抵靠出现局部压痕导致定位偏移。下端凸台为平整矩形结构，安装时可通过螺栓穿过预设的沉孔固定在工装基板或者设备工作台面上，底部平面要求平面度公差控制在0.02mm以内，保证安装后整体结构不会出现倾斜，上端工作面与安装底面的平行度公差需控制在0.03mm范围内，避免支撑时出现高度差影响工件定位精度。在实际建模过程中，这类构件的尺寸边界需要结合使用场景确定，通常这类练习构件的整体高度控制在80-120mm区间，上下凸台的宽度比中间立板宽出20-30mm，保证安装时的支撑稳定性，上端圆弧槽的半径可根据常规定位轴径设置为R5-R15mm范围，圆弧槽的深度不超过凸台厚度的二分之一，避免削弱上端凸台的结构强度。

　　立板的厚度需要根据额定承载载荷计算，当承受100kg以内的垂直静载荷时，立板厚度设置为15-20mm即可满足强度要求，不需要额外增加加强筋结构，整体结构更简洁，加工时可直接通过方料铣削成型，加工工序少，制造成本低。在实际应用中，这类构件如果用于焊接工装的定位支撑，还可以在上端平面增加螺纹孔，用于安装可调式定位销，拓展使用场景；如果用于检测工装的支撑位，可在接触面上粘贴硬质合金垫片，提升接触面的耐磨性，延长构件的使用寿命。设计这类结构时需要注意，上下凸台的边缘需要做C1-C2的倒角处理，避免安装时划伤操作人员，同时去除铣削加工产生的毛刺，圆弧过渡面的表面粗糙度需要达到Ra3.2，保证应力传递顺畅，不会因为表面加工刀痕产生应力集中点。

　　这类练习构件虽然结构简单，但是涵盖了机械结构设计中应力分散、安装定位、工作面适配等基础设计要点，是机械结构设计入门阶段非常典型的练习案例，通过对这类基础构件的建模练习，能够快速掌握对称结构建模、特征过渡、公差匹配的基础设计逻辑，为后续复杂工装、设备结构的设计打下基础。在实际选型使用时，需要根据工位的实际载荷、定位工件的外形尺寸调整对应结构参数，比如当需要支撑的工件重量更大时，可适当增加立板厚度，或者在立板两侧增加三角形加强筋，提升整体结构的抗变形能力；如果定位的圆柱件直径更大，可对应调整上端圆弧槽的半径，保证圆弧面与工件的接触包角在30°-60°之间，既保证定位稳定性，又不会出现卡滞问题。
