发那科1.2kW高转速伺服电机三维建模

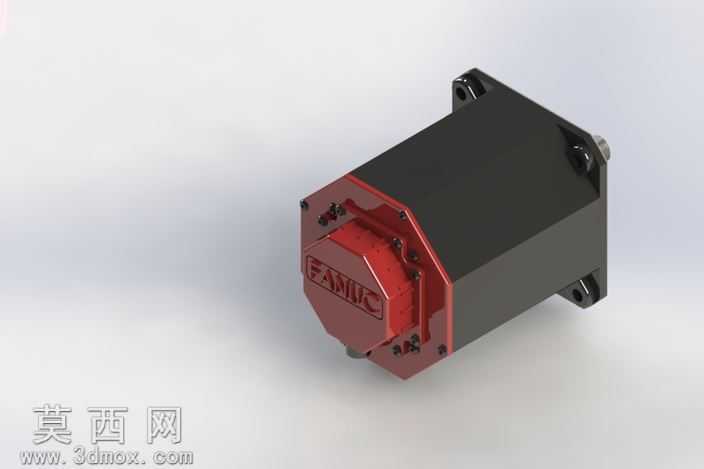

本模型为发那科βiSc8/3000伺服电机的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方公开的产品外形参数完成，整体比例精准还原实物特征。建模阶段首先梳理伺服电机的整体结构逻辑，将其拆分为后端壳体、前端端盖、输出轴、安装法兰、接线端座几个独立模块分别构建，通过基准轴、基准面的约束对齐保证各部件装配位置完全匹配，避免出现装配错位、干涉的问题。壳体部分采用拉伸加拔模的特征组合构建主体轮廓，针对壳体表面的安装凸台、定位孔、散热棱边，通过切除拉伸、阵列特征完成细节还原，保证安装孔位的间距、孔径完全符合实际安装标准，可直接用于虚拟装配场景的干涉校验。前端红色端盖部分单独构建，还原端盖表面的品牌标识压印、固定螺丝沉孔、密封槽结构，对标识区域采用包覆特征实现凹凸纹理效果，还原实物的标识细节；输出轴部分还原轴径、键槽、轴肩定位结构，保证轴伸长度、配合尺寸与实物一致。材质渲染阶段，主体黑色壳体采用哑光磨砂工业漆材质，调整粗糙度参数还原金属壳体喷塑后的细腻哑光质感，避免过度反光；前端红色端盖采用半光泽工业烤漆材质，添加细微的颗粒质感还原实物端盖的漆面效果；金属安装法兰、输出轴部分采用金属材质，调整金属度与反射参数，还原机加工金属表面的轻微反光与加工纹理；固定螺丝部分采用发黑处理的金属材质，还原紧固件的真实视觉效果。设计过程中充分考虑模型的实用性，对内部不必要的细节做合理简化，在保证外部装配尺寸完全准确的前提下控制模型面数，既可以用于工业设备的整体装配演示、产线布局仿真，也可用于机电一体化教学场景的结构展示，帮助学习者直观理解伺服电机的外部结构、安装方式与外形特征，模型结构分层清晰，各部件可单独拆分编辑，适配不同场景的使用需求。
