蜗轮蜗杆传动机构三维设计模型

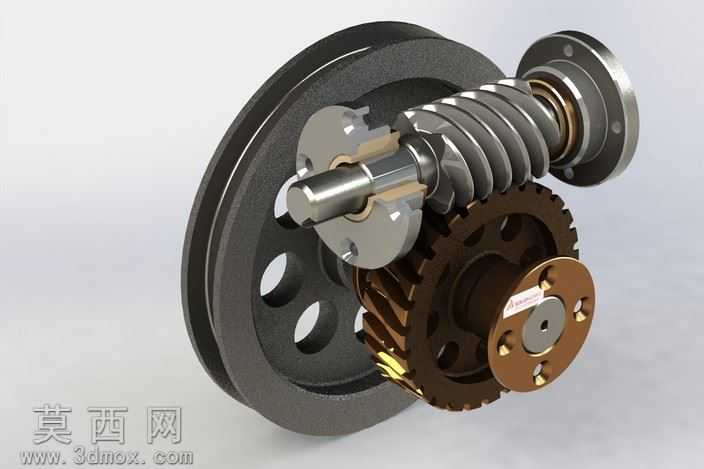

本模型为蜗轮蜗杆传动机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对蜗杆的齿形螺旋升角、蜗轮的齿廓曲面参数进行精准匹配，确保二者啮合时的传动比符合设计预期，可实现交错轴之间的运动与动力传递。模型对各组成部件进行了独立建模与装配约束，包含蜗杆轴、蜗轮本体、支撑端盖、带轮结构、定位轴套、连接紧固件等全部零件，装配过程中添加了符合实际工况的配合关系，既还原了真实机构的装配逻辑，也可通过软件的运动仿真功能模拟传动过程，验证啮合无卡滞、传动顺畅的设计效果。材质渲染阶段，针对不同零件的实际应用材质进行区分设置：铸铁材质的带轮与蜗轮主体添加了哑光铸铁质感，表面还原铸件的细微颗粒纹理；钢制蜗杆与传动轴设置了金属抛光质感，体现机加工零件的光洁表面；铜制端盖与轴套添加了铜合金特有的暖调金属光泽，紧固件则做了镀锌件的亮面金属处理，不同材质的区分让整体模型的视觉层次清晰，直观呈现各部件的材质属性与功能区分。结构设计上，该蜗轮蜗杆机构搭配了带轮输入端，可实现动力输入后的大减速比传动，同时利用蜗轮蜗杆传动的自锁特性，可实现反向锁止的功能，适用于需要大减速比、具备自锁需求的传动场景。建模过程中对齿部结构做了精细化处理，既保证了齿形啮合的准确性，也对减重孔、定位销孔、安装连接位等细节结构做了完整还原，没有遗漏关键的装配与功能特征，模型可用于机械原理教学演示、传动方案验证、非标设备设计选型参考等场景，能够直观展示蜗轮蜗杆传动的结构特点与工作原理，帮助设计者快速理解该类传动机构的组成逻辑与装配关系。
