带法兰底座螺旋槽立式传动连接构件

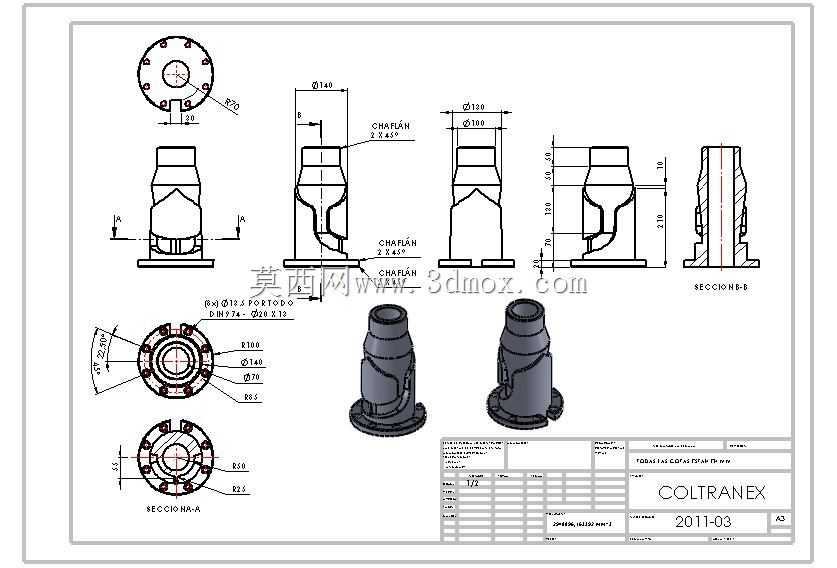

　　该构件属于立式传动链路里的中间连接部件，日常多应用在轻工输送设备、小型自动化装配工位的动力传递环节，也可适配部分专用机床的辅助进给轴传动结构，用来衔接上部动力输出端与下部执行端的扭矩传递，同时承担一定的轴向定位作用。从结构设计逻辑来看，底部采用带均布安装孔的法兰盘结构，安装时可通过螺栓直接固定在设备安装基面或对应连接座上，法兰盘的厚度经过载荷校核，能够抵消传动过程中产生的径向倾覆力矩，避免构件运行时出现偏摆。主体柱身设计有连续的螺旋导向槽，该槽型并非用于物料输送，而是配合配套的导向销实现轴向的往复滑动与周向转动的复合运动，槽道的升角经过反复验算，既保证运动过程中不会出现自锁卡滞，也能控制传动过程中的冲击载荷，让动力传递更平顺。

　　上部的圆柱轴段采用公差配合设计，可直接插入上部动力输出轴的连接套内，轴段端面做了倒角处理，方便现场装配时的快速对中，无需额外修磨即可完成装配。从安装边界来看，法兰盘的外径大于主体柱身直径，安装时需要在基面预留对应直径的安装平面，平面的平面度公差需要控制在合理范围内，避免法兰锁紧后构件出现倾斜；主体柱身的外围需要预留足够的避让空间，保证螺旋槽运动时不会和周边的管线、其他结构件发生干涉；上部轴段的插入深度有明确的限位设计，装配时不需要额外测量插入尺寸，靠轴肩即可完成轴向定位。设计过程中重点考虑了构件的受力分布，法兰与柱身的衔接位置做了圆弧过渡处理，避免应力集中导致的长期运行疲劳断裂，柱身的壁厚根据额定传递扭矩做了匹配，

　　在满足强度要求的前提下尽可能控制整体重量，降低运动过程中的惯性负载。螺旋槽的表面粗糙度要求较高，减少导向销在槽内滑动时的磨损，延长构件的整体使用寿命，同时槽道的两端做了缓冲过渡结构，避免运动到行程端点时出现刚性碰撞。这类构件在实际应用中，往往不需要额外添加润滑附件，依靠自身的槽道储油结构即可留存润滑脂，减少日常维护的工作量，适配多粉尘、少维护的工业现场工况。在三维建模过程中，螺旋槽的生成需要严格匹配导程参数，法兰盘上的安装孔采用圆周阵列方式生成，保证孔位的位置度符合装配要求，上部轴段的同轴度需要和法兰安装基准保持一致，避免装配后出现转动偏心的问题。
