多通路铰接式液压连接接头结构

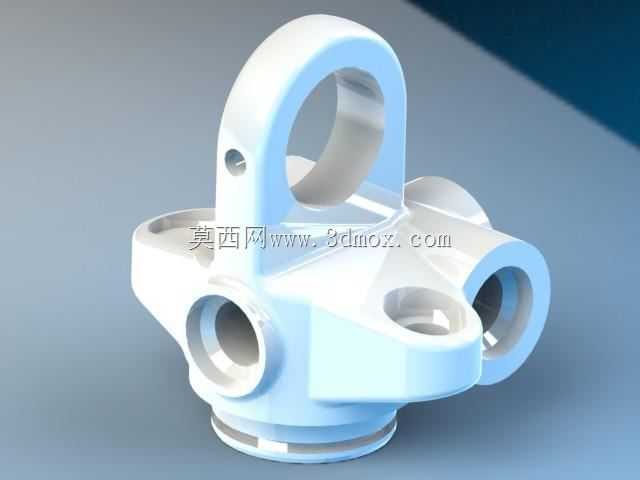

　　该构件属于液压系统中的铰接式多通路连接接头，主要应用在工程机械、重型装备的液压管路布局场景中，用来实现固定端与摆动端之间的多油路连通，常见于挖掘机斗杆油路、起重机变幅机构铰接点、装载机转向连杆等需要相对转动的液压管路衔接位置，替代传统多根软管并排布设的方案，减少管路弯折磨损风险，压缩管路排布所需的安装空间。从结构功能来看，构件顶部的环形吊耳结构并非承重吊点，而是铰接定位孔位，用来穿装铰接销轴，实现接头与摆动部件的铰接固定，保证接头可随摆动部件同步绕销轴轴线转动，避免管路在部件摆动过程中出现扭曲、拉扯的问题。主体部分集成了三个径向分布的管路接口和一个底部轴向接口，每个接口都设计了内凹的密封槽位，用来安装O型密封圈或者组合密封垫，

　　保证高压油液输送过程中的密封性能，不同接口对应不同的液压回路，可同时实现压力油输送、回油导通、控制油传递等多通路功能，无需在铰接点位置布设多个独立接头，大幅降低铰接点的结构复杂度。设计过程中首先要匹配铰接销轴的直径公差，顶部铰接孔的公差带选取H7级精度，与销轴的g6公差配合，既保证转动过程中的灵活度，又避免配合间隙过大导致的接头晃动，减少密封件的偏磨风险。主体的壁厚设计经过耐压校核，针对25MPa额定工作压力的液压系统，主体壁厚选取不小于6mm的均匀壁厚，在接口与主体衔接位置做了R3以上的圆角过渡，避免应力集中导致的受压开裂问题，所有接口的端面都设计了垂直于管路轴线的密封面，平面度控制在0.02mm以内，保证密封件受压均匀，

　　不会出现局部渗漏的问题。安装边界方面，该接头的底部轴向接口用来对接固定端的油路块，安装时通过底部的外螺纹或者法兰结构与油路块锁紧，锁紧后接头的铰接孔轴线需要与摆动部件的转动轴线完全重合，同轴度误差控制在Φ0.1mm以内，否则转动过程中会出现别卡问题。三个径向接口的外端面预留了足够的管接头安装空间，每个接口中心距离主体外壁的尺寸满足标准液压管接头的扳手操作空间要求，安装后相邻管路之间不会出现干涉，铰接孔的两侧端面预留了垫片安装槽位，用来调整接头的轴向间隙，避免转动过程中出现轴向窜动。实际应用中，这类集成式铰接接头相比传统的多个独立接头加铰接芯的方案，能减少40%左右的安装空间，同时减少3个以上的潜在渗漏点，

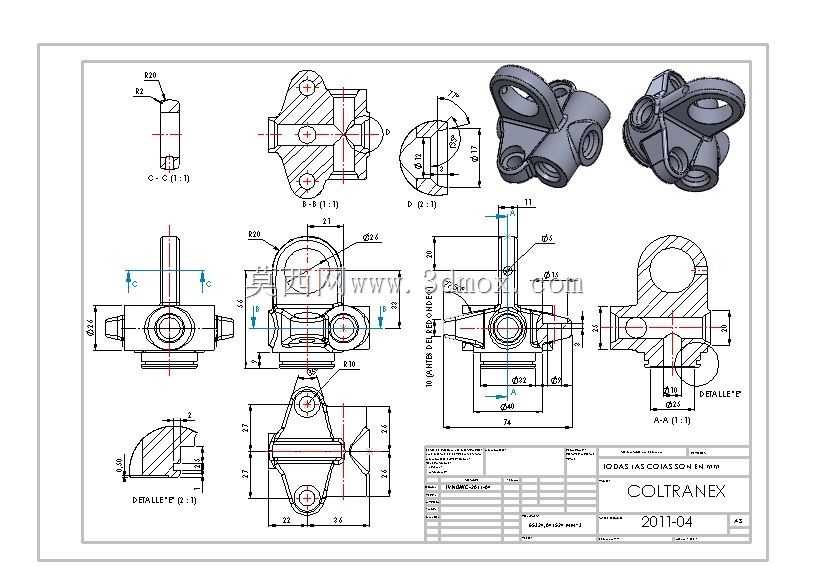

　　因为减少了管路衔接的密封面数量，长期使用的可靠性更高。在建模过程中需要重点关注各接口的位置度公差，三个径向接口的轴线需要在同一垂直于铰接孔轴线的平面上，位置度误差不超过0.05mm，否则安装管接头后会出现管路偏斜，产生额外的安装应力。密封槽的尺寸需要严格匹配对应规格的O型圈，槽宽、槽深的公差控制在±0.1mm以内，槽口位置做0.2mm的倒角，避免安装密封件时被锐边划伤。主体的流道部分做了平滑过渡处理，流道转角位置的圆角不小于R2，减少油液流动过程中的压力损失，同时避免流道内的锐角导致的油液紊流，降低系统的发热和噪音。
