镀铬曲面支撑连接件结构设计

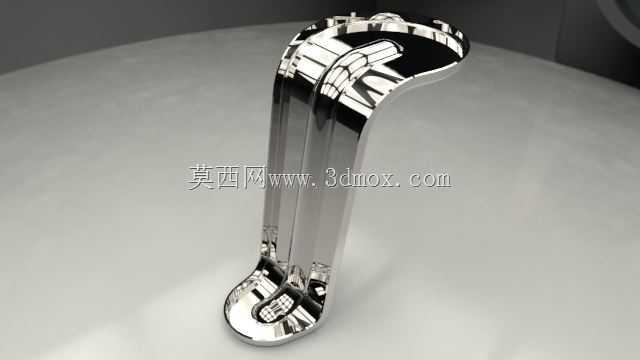

　　这类镀铬曲面支撑连接件，常应用在商用卫浴扶手、公共设施无障碍抓杆、高端家具支撑脚、展示架承重支腿这类场景中，核心作用是承担垂直方向的静载荷，同时通过流畅的曲面造型弱化金属构件的生硬感，兼顾使用功能与外观协调性。从结构设计逻辑来看，整个构件采用一体化流线型变截面设计，上端为适配安装基面的弧形贴合面，能够与圆柱型、弧面型安装基体完全贴合，避免安装后出现应力集中的缝隙，下端设置带安装孔的固定基座，可通过膨胀螺栓、紧固螺钉与地面、墙面或设备基体刚性连接，中间的支撑段采用渐变收窄的曲面过渡，既减少了不必要的材料冗余，又能保证载荷传递路径的连续性，不会出现截面突变导致的应力断裂风险。

　　在实际选型应用中，这类构件的安装边界需要重点考量：上端贴合面的弧度曲率需要与被支撑件的外轮廓曲率完全匹配，若曲率偏差超过0.2mm，安装后会出现局部贴合不实，长期受载后容易产生固定点松动；下端安装基座的孔位间距需要适配现场安装基面的预埋点位，常规设计中基座的两个安装孔中心距保持在32mm-45mm区间，适配M6-M8规格的紧固件，能够满足单支150kg以内的静载荷承重要求。构件表面采用高光镀铬处理，不仅仅是为了外观质感提升，更重要的是镀铬层能够在潮湿、多尘的使用环境下形成致密的钝化保护层，避免基材出现锈蚀，延长构件在卫浴、户外公共场景下的使用寿命。

　　从建模实现的角度来看，这类曲面构件不能简单采用拉伸、倒圆角的方式构建，需要先通过多截面曲面定义上下端的轮廓线，再通过曲率连续的桥接曲面生成中间支撑段的整体曲面，之后对曲面进行加厚处理，壁厚控制在2.5mm-3mm区间，既保证构件的结构刚性，又不会因为壁厚过大增加材料成本与整体重量。上下端的安装贴合位置需要做局部加厚处理，加厚区域比常规壁厚多出1mm-1.5mm，避免紧固件锁紧时出现局部变形。构件的所有外露棱边都做了R0.8mm以上的圆角过渡，一方面是消除镀铬过程中的尖角效应，避免镀层在尖角位置出现厚度不均、脱落的问题，另一方面也能避免使用过程中尖锐棱边剐蹭使用者，符合公共设施的安全设计要求。

　　在实际装配场景中，这类支撑件往往需要成对或多组配合使用，单支构件的抗侧向力能力有限，设计时需要根据整体结构的受力方向，调整构件的安装角度，让支撑段的主受力方向与载荷方向保持一致，最大化发挥材料的力学性能。比如作为卫浴扶手支撑件使用时，需要将构件的曲面朝向使用者的施力方向，让载荷沿着支撑段的中心轴线传递到下端固定基座，避免支撑段承受额外的弯曲力矩；作为家具支撑脚使用时，需要保证四个支撑脚的安装高度公差控制在±0.1mm以内，避免家具放置后出现晃动，同时下端基座可以选配防滑胶垫，减少金属与地面硬接触产生的噪音，也能避免划伤地面装饰层。

　　这类构件的基材一般选用锌合金压铸成型或者304不锈钢精铸成型，锌合金基材的成本更低，适合大批量民用场景使用，304不锈钢基材的抗腐蚀能力更强，适合沿海高湿度区域或者户外场景使用。建模过程中需要预留镀铬层的厚度余量，一般单边预留0.05mm-0.08mm的镀层厚度，避免镀层加工后构件的安装尺寸出现超差，导致装配时与配合件出现干涉。上端的弧形贴合面在建模完成后需要做曲率分析，保证整个贴合面的曲率偏差在允许范围内，避免后续机加工贴合面时出现过多的加工余量，增加生产成本。
