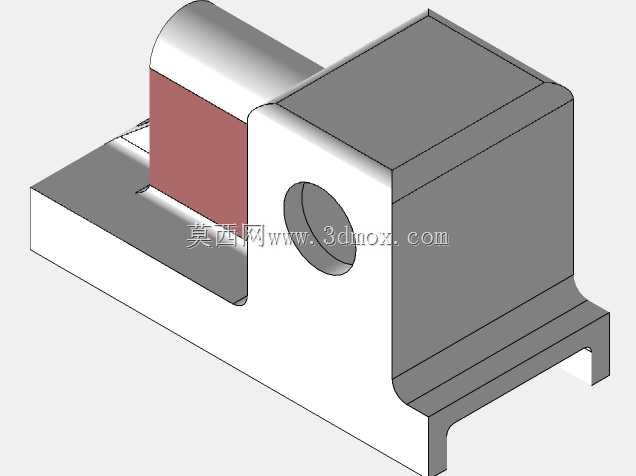

L型带加强筋卧式支撑轴承座结构

　　这类带加强筋的L型卧式支撑结构，常见于中小型输送线的从动端支撑、轻工包装设备的辊轴安装工位、小型机床的辅助轴系定位场景，核心作用是为回转类轴件提供稳定的径向与轴向支撑，同时通过一体化的底座结构直接适配设备台面的安装需求，省去额外的转接支座加工环节。从结构设计逻辑来看，主体采用L型弯折的一体式铸造成型思路，竖直立板部分承担轴系的径向载荷，水平底板部分通过两侧的开槽安装孔实现与设备台面的固定，立板与底板衔接处的三角加强筋是整个结构的载荷传递核心，能够将轴系运转时产生的倾覆力矩直接分散到底板的整个安装面，避免立板根部因长期受交变载荷出现应力开裂的问题。支撑筒部分采用同轴通孔设计，通孔内径适配常规深沟球轴承的外径公差，

　　筒身长度根据轴承的宽度预留了足够的压装定位面，筒身与立板衔接处做了圆角过渡处理，减少铸造时的应力集中，同时立板另一侧的同轴通孔用于穿过轴端或者安装端盖，实现轴承的轴向定位，防止轴系运转时出现窜动。底板部分采用两侧带开槽的U型槽结构，而非圆孔设计，主要是为了安装时能够微调支撑座的轴向位置，补偿轴系加工或者安装时的长度误差，槽的宽度适配常规的内六角圆柱头螺栓尺寸，槽的长度预留了10mm左右的调节余量，安装时不需要精准打孔定位，降低了现场装配的难度。整个结构的外形尺寸控制紧凑，竖直方向高度适配中小型设备的台面安装高度，不会过多占用设备的上部空间，水平方向的底板长度保证了安装后的支撑稳定性，即使轴系承受一定的偏载，

　　也不会出现支撑座倾覆的问题。从建模细节来看，所有的棱边都做了小尺寸的倒角处理，既避免了安装时划伤操作人员，也符合铸造件的工艺要求，不会出现尖角处的浇铸缺陷。支撑筒的外圆与立板、加强筋的衔接处都做了圆弧过渡，保证载荷传递的平顺性，没有出现直角衔接的应力集中点。实际应用中，这类支撑座通常成对使用，分别支撑轴的两端，安装时先将轴承压入支撑筒内，再将轴穿入轴承内孔，通过底板的U型槽调整两个支撑座的同轴度，锁紧固定螺栓后即可完成轴系的安装，相比分体式的支撑结构，一体式的设计减少了装配时的累计误差，提升了轴系的运转稳定性。在载荷适配方面，这类结构适合承受中等载荷、转速不超过1500rpm的轴系场景，比如小型皮带输送机的托辊支撑、

　　包装设备的牵引辊安装、自动化设备的导向轴定位等，不适合重载或者高速运转的轴系场景，因为一体式铸铁结构的抗冲击性能有限，高速运转时的振动会直接传递到设备台面，需要额外增加减震结构。设计时需要重点关注支撑筒的同轴度公差，两个安装面的平行度公差，以及加强筋的厚度是否满足载荷要求，通常加强筋的厚度不小于立板厚度的0.8倍，避免筋板处出现铸造缺陷或者强度不足的问题。底板的厚度需要根据支撑的轴系重量进行核算，保证螺栓锁紧时底板不会出现变形，影响支撑筒的同轴度。
