机械连接定位用多孔金属支撑构件

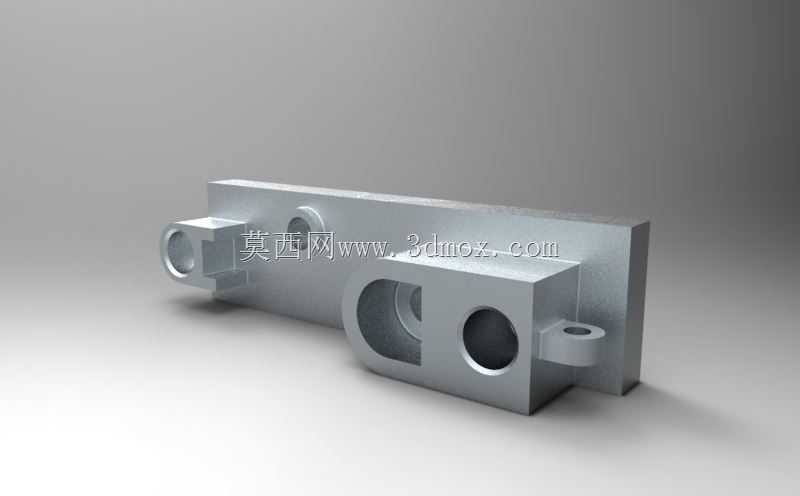

　　在自动化生产线的工位定位模块、小型专用设备的机架连接节点、工装夹具的辅助支撑单元中，这类带多组安装孔的块状金属构件是十分常见的结构件，它的核心作用是完成不同功能部件之间的位置固定与载荷传递，同时兼顾部分部件的安装定位基准功能。从结构设计逻辑来看，构件主体采用矩形块状基体作为承载基础，基体一侧延伸出带同轴孔的凸台结构，另一侧设置带沉孔的大直径安装位，基体顶面与侧面分别布置不同孔径的通孔与螺纹底孔，这种多方位的孔位布局是为了适配不同方向的部件连接需求，避免单一方向安装带来的结构干涉问题。实际应用中，这类构件通常会作为气缸、导轨滑块、检测传感器支架的安装基座，大直径沉孔位置用来容纳轴类零件的端部或者锁紧螺母，

　　避免装配后突出部分影响周边部件的运动轨迹，侧面的小直径凸台孔用来穿装定位销或者小型导向轴，保证相邻部件的同轴度公差控制在0.02mm以内，满足精密装配的位置精度要求。设计时首先要确认的是安装边界尺寸，基体的总长度需要适配安装面的预留空间，不能超出机架型材的安装面宽度，各孔位的中心距需要匹配所连接部件的标准安装孔距，比如适配常用的20系列、30系列铝型材安装时，侧边孔的中心距要严格符合型材的槽口间距标准，避免现场安装时出现孔位错位无法装配的问题。基体的厚度设计需要考虑承载能力，当用来支撑重量不超过5kg的检测类部件时，基体厚度取15-20mm即可满足刚度要求，不会在设备长期运行产生的振动下出现形变；

　　如果用来承载气缸等带往复冲击载荷的部件，基体厚度需要提升至25mm以上，同时在大直径孔位周边设置加强筋结构，抵消往复载荷带来的应力集中，避免孔位边缘出现开裂问题。孔位的加工精度也有明确区分，用来穿装定位销的孔位需要采用H7级公差，保证定位销装入后无明显间隙，重复定位精度满足工位要求；用来穿装固定螺栓的通孔可以采用H12级公差，降低加工成本的同时，给装配时的位置微调预留少量余量。构件的边角位置全部做了R2-R3的圆角处理，一方面是避免机加工后残留的锐边划伤装配人员，另一方面也能减少热处理过程中边角位置的应力集中，降低零件淬火时出现开裂的概率。从装配流程来看，这类构件安装时首先通过大直径沉孔位完成与主安装面的初步固定，

　　再通过侧边凸台的定位孔装入定位销，完成位置校准后再锁紧所有固定螺栓，最后再在顶面与侧面的预留孔位上安装对应的功能部件，这种装配顺序能最大程度保证安装位置的准确性，减少后续调试时的位置调整工作量。在日常设备维护中，这类构件属于长期免维护的结构件，只需要在设备定期检修时检查固定螺栓的锁紧力矩是否符合要求，查看孔位周边是否出现形变或裂纹即可，不需要做额外的润滑或保养，能有效降低设备的后期维护成本。针对不同的使用场景，这类构件的材质选择也有区别，普通工业环境下采用45号钢做表面发黑处理即可满足防锈与强度要求，在潮湿或者有弱腐蚀的工况下，可以更换为304不锈钢材质，不需要额外做表面处理就能满足防锈需求，在对零件重量有严格要求的轻量化设备上，也可以采用6061铝合金做硬质阳极氧化处理，在保证足够刚度的前提下降低构件整体重量，减少设备的运动负载。
