瓦戈内塔街用剖分式双叶轮流体输送结构

　　该结构主要应用于街区小型流体输送管网的增压节点，适配老城区街巷窄空间的管线改造场景，可在不拆解整段管线的前提下完成部件更换与维护，大幅降低街巷施工的占道时长与改造成本。从实际使用场景来看，这类结构多布置在地下管井或沿街设备夹层内，周边安装空间局促，常规整体式流体部件拆装需要预留至少三倍于自身长度的操作空间，而该剖分结构仅需预留单侧操作面即可完成密封件更换、叶轮检修等常规维护作业，适配瓦戈内塔街这类建成时间久、管线排布复杂、作业空间受限的老旧街区工况。

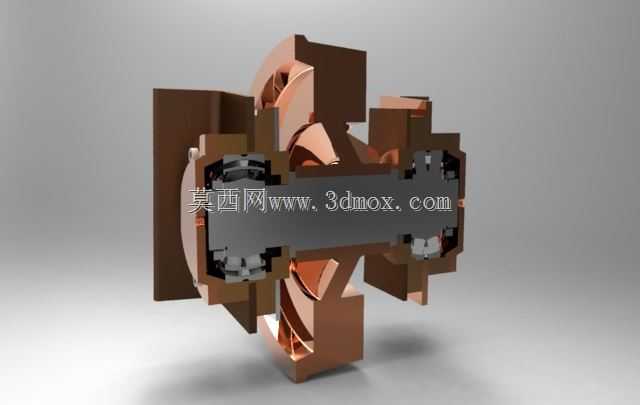

　　结构采用对称双叶轮布局，两侧叶轮分别对应进出水流道，叶轮与中部传动段采用同轴定位设计，运行时两侧叶轮同步转动，可抵消轴向液压力，降低中部支撑组件的负载，延长核心传动件的使用寿命。外壳采用剖分式对合结构，上下（或左右）对合面通过定位销精准对位，结合面设置密封槽，安装时嵌入耐油橡胶密封垫即可满足中低压流体输送的密封要求，无需额外焊接或粘接工序，现场拆装仅需常规扳手类工具即可完成，无需专用工装。

　　从设计思路上看，该结构优先考虑了老旧街区运维的便利性，将易损的密封组件、叶轮支撑件都布置在剖分面可触及的区域，拆解对合外壳后即可直接接触所有需要定期维护的部件，无需将整个结构从管线上拆除。叶轮采用铜质材质，一方面铜材的抗锈蚀性能适配街巷管网内水质复杂、存在少量杂质的工况，不易出现叶轮锈蚀卡滞的问题；另一方面铜材的切削加工性能较好，后期运维时若出现叶轮局部汽蚀损伤，可现场通过手工修磨恢复型面精度，降低备件更换成本。中部传动段采用钢制嵌件，承担叶轮转动的扭矩传递与径向支撑，嵌件与铜质外壳之间设置定位台阶，避免运行过程中出现传动组件偏移，保证叶轮与流道的同轴度，减少运行时的振动与噪音。

　　安装边界方面，该结构两端采用标准法兰接口，可直接对接街区现有同管径的铸铁管线，无需额外加工转换接头；整体径向尺寸控制在常规管井的检修开口范围内，吊装时可整体放入管井，也可拆分后逐件送入狭窄空间再组装，适配不同施工条件的现场安装需求。轴向安装长度比同参数整体式流体部件缩短约15%，可在现有管线的预留间隙内直接安装，无需切割调整原有管线长度，大幅降低改造施工的工程量。

　　功能特性上，该结构可实现双向流体输送，当街区管网需要反向冲洗管线时，无需调整结构安装方向即可正常运行，适配管网定期运维的冲洗需求。叶轮的流道型线采用宽流道设计，可通过流体中携带的少量细小固体杂质，不易出现流道堵塞的问题，减少街巷管网运维时的疏通频次。中部支撑组件采用自带润滑的密封轴承，运行过程中无需额外加注润滑脂，可实现长期免维护运行，适配地下管井内不便频繁运维的安装环境。

　　从结构细节来看，对合外壳的连接螺栓采用均匀排布设计，螺栓间距控制在密封垫有效密封的压力范围内，保证结合面各位置的压紧力均匀，避免出现局部密封不严导致的渗漏问题。叶轮与传动轴之间采用键连接加锁紧螺母的固定方式，可承受正反转切换时的冲击载荷，避免叶轮在反向运行时出现松动移位。外壳外侧设置加强筋结构，在不增加整体壁厚的前提下提升外壳的结构强度，可承受管网运行时的水锤冲击，避免外壳出现变形开裂的问题。
