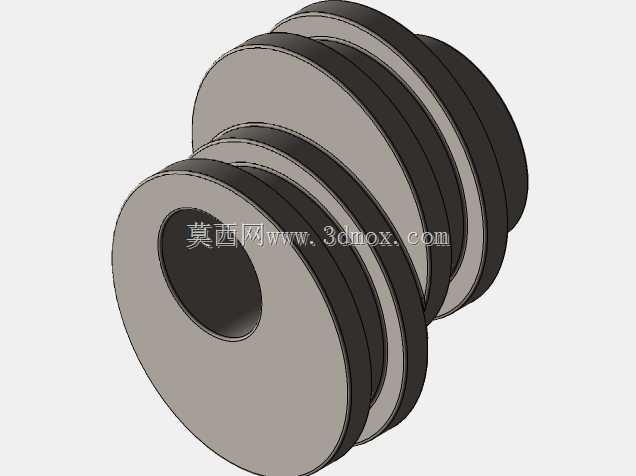

在各类需要实现周期性变速、往复摆动或者特定轨迹输出的机械传动场景中,偏心类轮件是应用极为广泛的核心传动部件,本次设计的多槽偏心传动轮,主要适配三角带传动的动力传递场景,可在轻工包装设备、小型输送机构、纺织机械的进给单元中承担动力转换与传递的作用。从实际工况适配角度出发,这类偏心轮不需要额外加装复杂的曲柄连杆转换机构,仅通过自身轴线与安装轴孔的偏心距设计,就能将输入轴的匀速圆周运动,转化为从动端的周期性变速运动或者小行程往复动作,相比传统曲柄结构,整体装配占用空间更小,传动链路更短,运行过程中的累积间隙也更容易控制。
设计阶段首先要明确的是安装边界约束,轮体中心的通孔为安装基准孔,孔的公差带选取需匹配常用的过渡配合要求,保证与传动轴装配后不会出现相对窜动,同时孔口位置做了微小的倒角处理,既方便装配时的导向导入,也能避免装配过程中孔口锐边划伤轴颈表面。轮体的多槽结构是为了适配多根三角带的并行传动,槽型的角度、槽深以及槽间的间距都严格遵循对应型号三角带的安装规范,保证皮带嵌入后侧面能与槽壁充分贴合,减少传动过程中的打滑损耗,相邻槽之间的凸缘厚度经过强度校核,在满负载传动的工况下不会出现侧向变形,避免皮带出现跑偏、脱槽的问题。
偏心距的确定是整个设计的核心参数,需要结合从动端需要的往复行程或者摆动幅度来反向推导,设计时特意将偏心方向做了隐性的基准标记,在轮体端面的非安装面预留了微小的定位凹点,方便装配时快速找准偏心相位,不需要反复测量调整就能完成与其他传动部件的相位对齐,大幅缩短现场装配的调校时间。轮体的外形轮廓做了等厚的轮缘设计,整体转动惯量经过平衡校核,虽然是偏心结构,但在设计转速范围内运行时不会产生过大的振动,轮体两端的挡边直径略大于带槽的最大外径,能够对传动皮带形成侧向防护,即使设备运行过程中出现短暂的负载波动,皮带也不会从槽内脱出。
从实际使用的功能特性来看,这款偏心轮兼顾了带轮的动力传递功能和偏心轮的运动转换功能,在很多紧凑型的设备布局中,可以替代原本独立设置的带轮和偏心曲柄两个部件,减少传动链上的零件数量,降低整体的装配复杂度,同时也减少了多个零件配合带来的累积误差,提升传动精度的稳定性。选材方面默认采用常用的结构钢材质设计,轮槽表面可以根据实际负载情况选择做表面淬火处理,提升槽壁的耐磨性能,延长部件的使用寿命,对于负载较轻的工况,也可以替换为硬质工程塑料材质,降低整体重量和运行噪音。
安装时需要注意,轴孔与传动轴的配合长度要覆盖整个轮体的轮毂长度,保证轮体不会出现悬臂受力的情况,键槽的位置需要与偏心相位基准匹配,避免传递扭矩时出现应力集中的问题。日常维护过程中,只需要定期检查带槽内的磨损情况以及皮带的张紧度即可,不需要额外的润滑维护,因为该部件属于纯回转传动件,没有相对滑动的配合面,维护成本极低。在很多小型自动化设备的间歇送料机构中,这类偏心带轮可以直接安装在驱动电机的输出轴端,通过皮带带动从动轮的同时,利用自身的偏心特性驱动摆杆机构完成送料动作,不需要额外增加动力源,能够有效简化设备的整体结构,降低制造成本。设计过程中也充分考虑了加工工艺性,整个轮体的所有结构都可以通过普通车床一次装夹完成大部分加工工序,带槽部分可以通过成型车刀直接加工成型,不需要复杂的工装夹具,加工难度低,量产时的工艺一致性容易保证,偏心距的精度可以通过车床的偏心装夹夹具保证,不需要后续的二次修整加工,能够有效控制加工成本。
