带径向通孔的阶梯轴套类机械零件结构

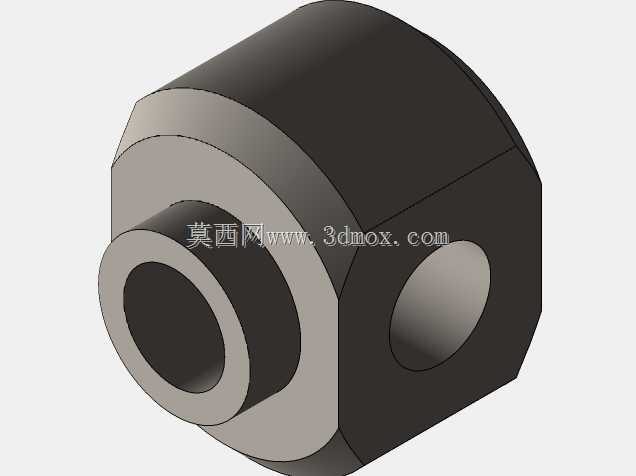

　　这类带径向通孔的阶梯轴套构件，在流体管路分流、小型气动执行机构的气路转接、液压系统的旁通节点中都有高频应用，日常做设备改造时经常会碰到需要定制这类转接件的场景，很多时候标准件的轴径匹配、通孔位置没法完全适配现有设备的安装空间，就需要根据实际安装边界做针对性的结构设计。从结构本身来看，主体采用同轴阶梯外圆设计，大直径段的外圆做了对称平面切削，形成两个平行的装夹定位面，这部分设计是为了安装时可以用扳手卡持平面施加扭矩，避免安装过程中零件跟转，同时两个平行平面也能作为安装周向定位的基准，保证径向通孔的朝向完全匹配管路的走向，不会出现安装后通孔角度偏移导致管路别劲的问题。大直径段与小直径阶梯段之间的轴肩是核心的轴向定位面，安装时这个轴肩会紧贴安装基体的端面，控制零件插入安装孔的深度，设计时轴肩的端面跳动公差需要控制在0.02mm以内，避免安装后出现端面密封失效的问题，要是用在有压力的流体管路中，轴肩位置通常还会预留O型圈的安装槽，不过这个结构的展示模型里没有做密封槽，应该是用于无压力的气路或者机械定位场景。径向的通孔垂直于主体轴线贯穿大直径段的实体部分，这个孔的作用是连通轴向的中心通孔，形成十字交叉的流道或者穿装固定销，做交叉孔设计的时候要特别注意孔口的毛刺处理，尤其是流道应用场景下，交叉位置的残留毛刺会在介质流动时被冲刷脱落，堵塞下游的阀类元件，建模时这个交叉位置的相贯线要做完整的布尔运算，不能出现面缺失或者重叠的问题，

　　不然后续出工程图或者做加工编程时会出现轮廓识别错误。轴向的中心通孔是阶梯孔结构，对应外圆的阶梯尺寸，小直径段的内孔和大直径段的内孔同轴度要求较高，一般要控制在0.015mm以内，要是用于穿装传动轴的场景，内孔的表面粗糙度要达到Ra1.6以下，减少轴件转动时的磨损，要是作为流体通道，内孔的粗糙度可以适当放宽到Ra3.2，只要没有明显的加工刀痕造成流阻过大即可。安装边界方面，这类零件的大直径段外圆尺寸要比安装基体的开孔大2-4mm，保证轴肩有足够的支撑面，小直径段的外圆和安装孔采用间隙配合或者过渡配合，根据使用场景选择，要是需要经常拆卸的场景就选H7/h6的间隙配合，需要定位精度高的固定场景就选H7/k6的过渡配合。

　　径向通孔的位置距离轴肩端面的尺寸是关键安装尺寸，设计时要根据对接管路的中心高确定，公差控制在±0.1mm以内，避免对接时管路出现错位。做这类零件的三维建模时，优先采用旋转凸台命令生成主体的阶梯轴结构，之后拉伸切除生成径向的通孔，再对大直径段的两个装夹平面做拉伸切除，最后对所有锐边做0.2-0.5mm的倒角处理，避免安装时划伤操作人员或者损坏密封件。很多新手建模时容易忽略装夹平面的对称度要求，两个平面要是相对于中心轴线不对称，安装时扳手卡持会出现打滑，而且周向定位的角度也会出现偏差，建模时要注意两个切除平面关于基准平面对称，尺寸标注时也要以中心轴线为基准标注对称度公差。另外在实际选型替换时，要注意这类零件的材质选择，

　　用于普通气动场景可以选用6061铝合金做阳极氧化处理，重量轻且有一定的防锈能力；用于液压系统或者有强度要求的场景，要选用45号钢做调质处理，表面做发黑防锈；用于有腐蚀性介质的场景则要选用304不锈钢材质。不同材质的零件在建模时不需要做结构调整，只需要在工程图的技术要求里注明材质和热处理要求即可。这类结构虽然看起来简单，但是在小型自动化设备的气路排布、实验装置的流体管路搭建中非常实用，很多时候不需要复杂的集成阀块，用一个这类阶梯轴套转接件就能实现两路介质的正交连通，大幅减少管路接头的使用数量，降低整个气路或者液路的泄漏点，同时也能节省安装空间，让设备的管路排布更加紧凑整洁。做结构设计时不要盲目追求复杂的集成结构，有时候这类简单的转接零件反而能以更低的成本、更高的可靠性满足使用需求，设计时只要把各个配合面的公差、安装定位的尺寸、孔位的角度控制到位，就能保证零件在实际使用中稳定运行，不会出现泄漏、松动、定位不准的问题。
