双侧法兰侧通式腔体连接构件

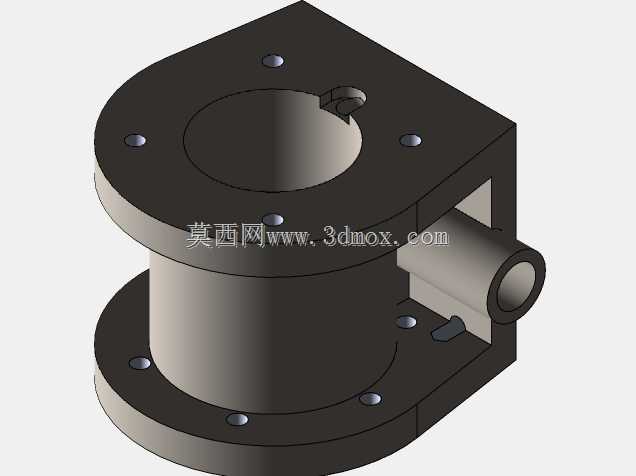

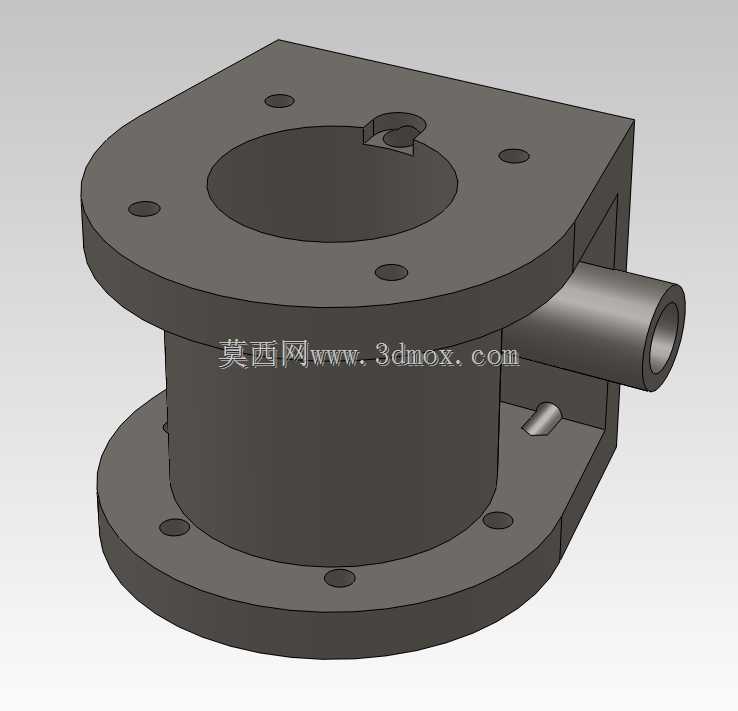

　　该构件属于流体管路与动力传输系统中的过渡连接类零件，常见于小型液压站油路分配、气动控制回路汇流、低压润滑系统管路转接场景，也可作为小型执行元件的安装基座使用，承担介质导流、元件承载、管路对接的多重作用。从结构设计来看，主体采用上下对称的圆形法兰作为安装基准，法兰端面均布6个螺栓过孔，孔位采用跨中均布设计，可适配不同安装方向的对接需求，避免安装时出现孔位错位无法对位的问题，法兰端面预留0.2mm的精加工余量区域，安装时可配合密封垫片实现端面静密封，防止介质从对接面渗漏。中间段为等径直筒腔体，作为介质流通的主通道，腔体内部做了圆角过渡处理，减少介质流动时的直角阻力损失，同时避免应力集中导致的腔体开裂问题，筒壁厚度经过强度校核，可承受1.

　　6MPa以内的静态工作压力，满足常规低压流体输送的强度要求。侧向伸出的圆柱形接口为侧通支路，接口内径与主腔体连通，可实现主路介质的侧向分流或者侧向支路介质的汇入，接口外圆做了粗糙度控制，可适配卡套式管接头或者快插接头的安装需求，接口与主腔体的连接位置做了加强筋过渡，避免侧向管路受外力时出现焊缝或者连接处断裂的问题。设计过程中优先考虑了安装兼容性，上下法兰的螺栓孔中心距、法兰外径尺寸均参照通用管路法兰标准设计，可直接与同规格的标准法兰、阀块、泵体端面直接对接，不需要额外加工过渡转接板，降低现场安装的改造成本。主腔体的轴向长度预留了足够的安装操作空间，上下法兰对接时，螺栓可从侧面顺利穿入并完成紧固，不会出现扳手空间不足无法拧紧的问题。

　　侧向接口的伸出长度经过优化，既保证接头安装时有足够的螺纹旋合长度，又不会因为伸出过长导致安装后与周边其他构件发生干涉，接口的轴线与主腔体轴线垂直相交，保证介质分流时的流态稳定，减少偏流导致的管路振动问题。零件的所有棱边均做了0.5mm的倒角处理，既去除加工过程中产生的毛刺，避免安装时划伤操作人员，也可以减少应力集中点，提升零件的抗疲劳强度。从安装边界来看，该构件安装时需要预留的径向空间需覆盖法兰外径加螺栓紧固的操作空间，轴向空间需覆盖主体总长度加侧向接口的伸出长度，安装基面需要保证平面度不低于0.1mm，避免法兰安装时出现偏斜导致密封失效。在实际使用场景中，该构件可直接安装在阀组与执行元件之间，作为中间过渡块实现多管路的汇接，

　　也可作为小型传感器的安装基座，将传感器直接安装在侧向接口位置，实时监测主腔体内的介质压力、温度参数，不需要额外在管路上开孔安装传感器座，简化管路布局。针对不同的使用工况，该结构可通过更换材质适配不同介质，输送普通液压油、润滑脂时可采用铸铁材质降低成本，输送腐蚀性介质时可更换为不锈钢材质，满足不同行业的使用需求。建模过程中所有特征均采用参数化设计，法兰孔位尺寸、腔体直径、侧通接口直径、主体长度等参数均可根据实际使用需求快速调整，不需要重新绘制整体结构，可大幅缩短同类型零件的改型设计周期，提升设计效率。
