带方孔定位法兰式传动连接轴结构

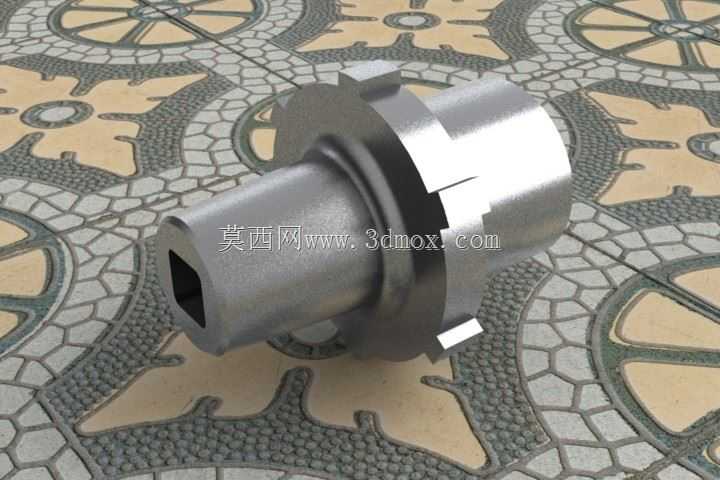

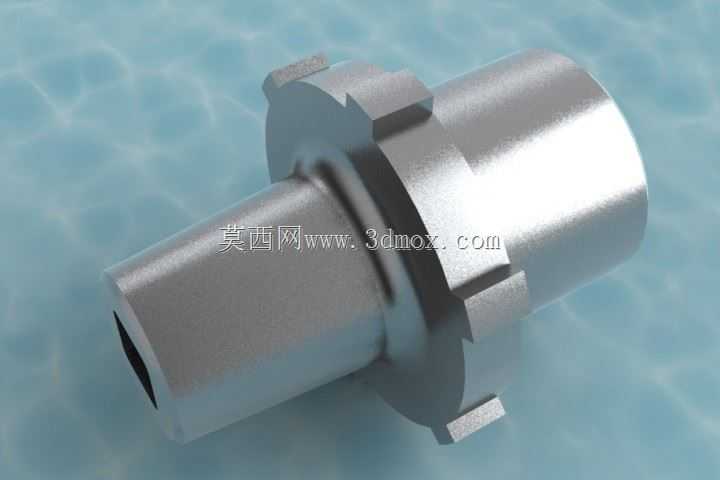

　　这类带端部方孔的法兰式轴件，在中小扭矩的间歇传动工位上应用十分普遍，不像普通平键连接的光轴需要额外加工键槽、配装键条，端部的内方孔可以直接和对应方头的动力输出端嵌合，省去了键连接的装配间隙，在频繁正反转的传动场景下，能有效减少回程冲击带来的键槽磨损、键条剪切失效问题。从结构布局来看，轴身采用阶梯式设计，靠近法兰盘的轴段直径更大，一方面是为了匹配安装位的轴承内圈尺寸，给轴承提供足够的支撑接触面，避免轴承受力点过于集中导致的内圈压痕，另一方面加粗的轴段可以提升根部的抗扭截面系数，抵消法兰连接端传递扭矩时产生的弯曲应力，毕竟法兰端在锁紧螺栓后，连接面的摩擦力会带来附加的弯矩，轴根位置是应力集中的高发区，

　　加粗过渡的设计能把应力峰值控制在材料许用范围内。端部的法兰盘不是整圆结构，而是做了等分的缺口凸台设计，这种结构不是为了减重，实际装配时这些凸台会嵌入对接构件的对应卡槽内，相比光面法兰靠螺栓摩擦力传递扭矩，这种嵌合结构可以承担大部分剪切载荷，螺栓只需要提供轴向的锁紧力，不用承受横向的剪切力，能大幅降低螺栓松动、断裂的概率，在有振动的传动工位上，这种结构的可靠性比普通平法兰高很多。轴端的内方孔做了微小的倒角导入，装配时不需要严格对准就能顺利套入方头输出端，现场装配的容错率更高，不会因为方孔棱边的磕碰导致装配卡滞。从安装边界来看，轴身的光面段是和轴承、密封件配合的部位，表面粗糙度需要控制在Ra1.6以内，尺寸公差取m6级，

　　既保证轴承压装时的过盈量足够，不会出现跑内圈的问题，又不会因为过盈量太大导致轴承内圈胀大，影响轴承的游隙。法兰端的凸台端面和轴中心线的垂直度需要控制在0.02mm以内，不然锁紧后会出现轴系偏摆，带动整个传动链产生振动，长时间运行会导致轴承过早疲劳剥落。方孔的尺寸公差取H7级，和方头的配合间隙控制在0.02mm到0.05mm之间，间隙太小容易因为热胀出现卡滞，间隙太大则会在正反转切换时产生冲击噪音，加速配合面的磨损。实际选型时，要注意轴段的长度要匹配安装腔的深度，法兰盘的最大外径不能和安装腔的内壁产生干涉，凸台的分布圆直径要和对接件的卡槽尺寸完全匹配，不然会出现装不上的问题。这类轴件常用40Cr材质调质处理，

　　表面硬度控制在220-250HB，法兰凸台和方孔的受力面可以做高频淬火处理，硬度提升到HRC40-45，提升接触部位的耐磨性能，延长零件的使用寿命。在传动链路里，这个零件承担着动力转接的作用，一端通过方孔接收动力输入端的扭矩，另一端通过法兰凸台和螺栓把扭矩传递给下游的执行构件，中间的轴段通过轴承支撑在设备的机架上，保证转动的同轴度。设计时还要注意轴肩的过渡圆角，不能做成直角，要留R0.5到R1的圆角，减少应力集中，避免在交变载荷下出现轴根断裂的问题。密封件配合的轴段要做退刀槽吗？其实如果是用骨架油封的话，不需要额外做退刀槽，直接在光轴段上加工出符合油封宽度的配合面就行，轴端的倒角要做15度的导入角，方便压装轴承和密封件的时候不会刮伤密封唇口。很多新手设计这类轴的时候，容易把法兰盘做的过薄，导致螺栓锁紧后法兰出现翘曲变形，连接面出现缝隙，实际法兰的厚度要根据传递的扭矩大小计算，一般中小扭矩场景下，法兰厚度不小于轴径的三分之一，就能保证足够的刚性，不会出现锁紧变形的问题。另外法兰上的螺栓孔要做锪平处理，保证螺栓头的贴合面和螺栓轴线垂直，不然螺栓锁紧时会受到附加的弯曲应力，容易出现螺栓断裂的故障。
