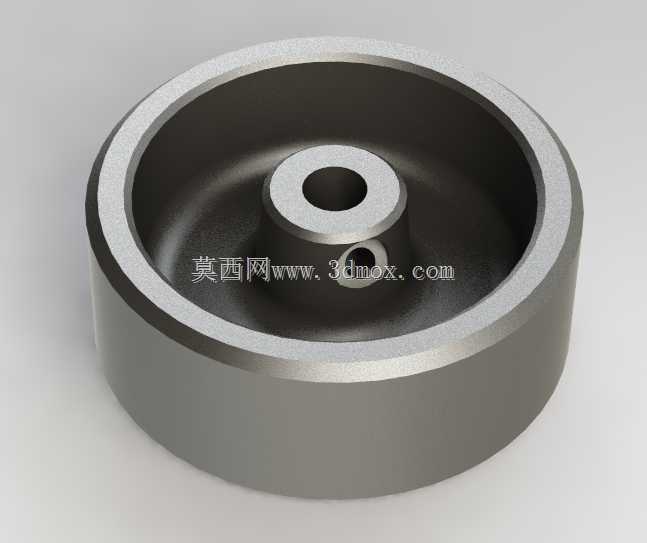

工业用凹腔式中心带孔沃兰特轮盘结构

　　这类带中心安装孔的凹腔式轮盘结构，在轻载输送设备、小型工装变位机构、手动滑移工作台的导向与支撑场景中应用十分普遍，日常设备维护、非标工装改造过程中经常会遇到同结构零件的测绘与替换需求。从实际使用场景来看，该类零件多作为从动支撑轮使用，不需要传递大扭矩载荷，主要承担径向支撑力，同时通过中心孔与固定轴配合实现回转动作，部分同结构件还会在端面预留小直径工艺孔，用于安装止动销或者拨杆，实现周向定位或者随动触发动作。

　　从结构设计逻辑来看，整体采用厚壁圆筒式外轮廓，外缘做了小倒角处理，避免安装过程中锐边划伤操作人员或者配合件表面，外圆面的圆柱度公差一般控制在IT7级以内，保证回转过程中不会出现明显的径向跳动，减少运行过程中的异响与磨损。内腔采用凹腔式设计，并非实心结构，一方面可以有效降低零件自身重量，减少回转过程中的惯量，降低驱动端的负载，另一方面凹腔可以预留出轴承、轴套或者润滑脂的存储空间，不需要额外加装密封端盖就能实现润滑介质的留存，适合粉尘不多的常规工业车间环境使用。中心位置的凸台结构是整个零件的安装基准，凸台的端面与中心孔的垂直度需要严格控制，否则安装后会出现轮盘偏摆，导致运行阻力增大，严重时还会出现卡滞现象，中心孔的尺寸根据适配的轴径设计，一般会预留0.02-0.05mm的间隙配合量，方便装配时的拆装，同时不会出现过大的旷量。

　　从安装边界来看，该类轮盘的轴向尺寸需要匹配安装位的空间宽度，装配时需要保证轮盘两侧与安装支架之间预留0.5-1mm的间隙，避免运行过程中与支架发生摩擦，外圆直径的选择需要匹配设备的安装高度，保证支撑面的水平度符合要求。如果是作为滑移工作台的支撑轮使用，外圆面一般不需要做额外的包胶处理，直接采用金属面接触导轨即可，耐磨性能更好，使用寿命更长；如果是作为地面移动的脚轮使用，则会在外圆面加装橡胶或者聚氨酯套，降低运行噪音同时提升缓冲性能，但本次展示的结构为全金属机加工结构，更适合设备内部的固定轨道支撑场景。

　　在建模过程中，这类回转类零件优先采用旋转凸台特征完成主体结构的构建，之后再对安装孔、工艺孔进行切除特征处理，建模时需要注意各倒角、圆角的尺寸匹配，尤其是内腔与外圆衔接的位置，需要保留合理的铸造或者机加工圆角，避免应力集中导致零件在受冲击载荷时出现开裂。对于需要进行有限元受力分析的场景，可以重点关注中心凸台与内腔衔接位置的应力分布，该位置是整个零件的受力薄弱点，设计时可以根据实际载荷大小调整凸台的厚度与过渡圆角的尺寸，在保证强度的前提下尽可能控制零件重量。实际生产中，这类零件如果是小批量制作可以采用圆钢直接车削加工，如果是大批量生产则可以采用铸造毛坯之后再进行精加工，有效降低材料成本与加工时长，加工完成后一般会做发黑或者镀锌处理，提升表面防锈能力，适应车间内的潮湿环境。
