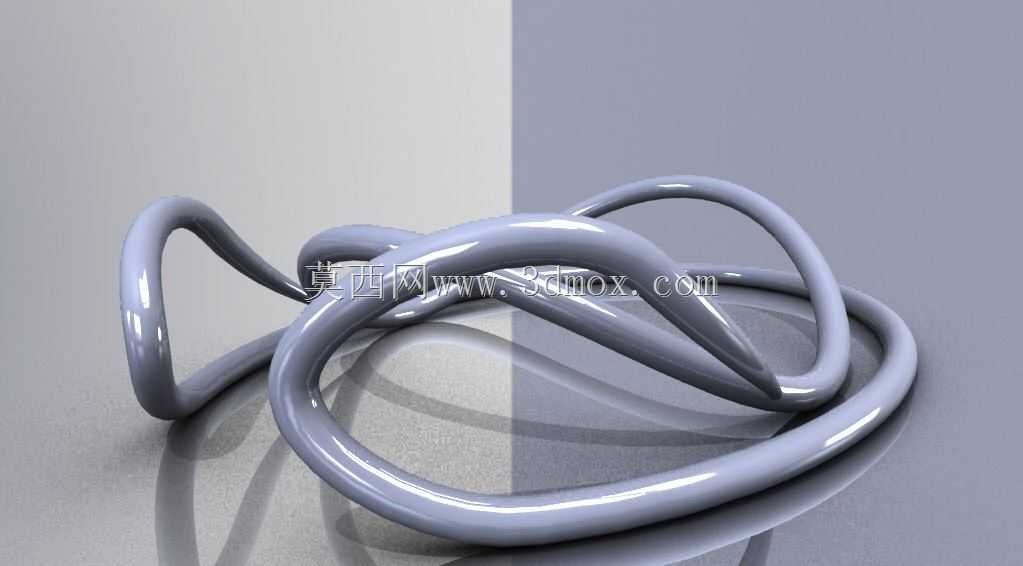

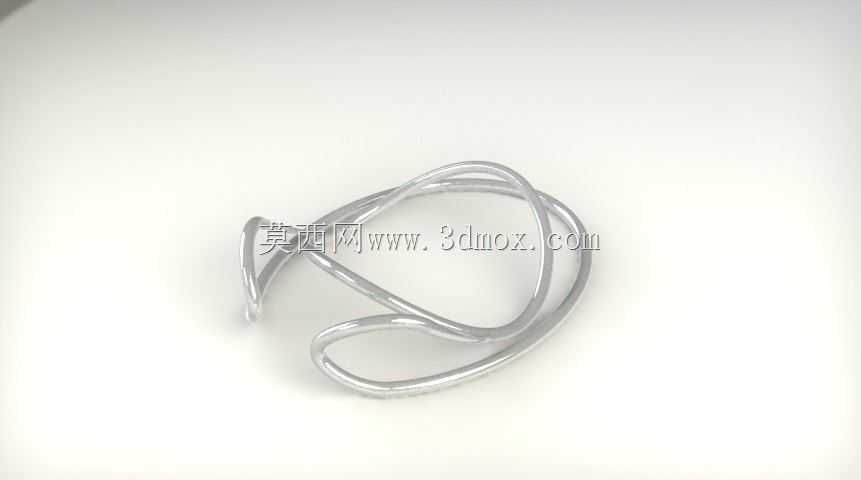

金属线材弯制异形连环卡扣结构

　　这类金属线材弯制的异形连环卡扣，日常在轻工装配、小型构件快装场景里出镜率不低，不少需要快速卡接、反复拆装的工位都会用到这类构件，不像标准冲压卡扣需要开模，线材弯制件的调整灵活度更高，小批量适配不同安装位的时候，改弯制参数就能快速出样，不用承担开模的成本与周期压力。从结构本身来看，整个构件采用单根金属线材连续弯折成型，没有额外的焊接、铆接拼接点位，整体的结构连贯性更好，长期受反复掰动、卡接外力的时候，不会在拼接位置出现应力集中断裂的问题，线材本身的弹性可以在卡入对应卡槽之后提供持续的张紧力，保证卡接之后不会因为小幅振动出现松脱。设计这类构件的时候，首先要确认所用线材的直径与屈服强度，弯折处的圆角半径不能小于线材直径的1.5倍，

　　不然冷弯过程中线材外侧容易出现微裂纹，后续使用过程中受交变载荷就会从裂纹位置断裂；连环嵌套的间隙要控制在合理范围，既要保证两个环体能相对转动调整卡接角度，又不能间隙过大导致卡接之后出现旷量，影响连接稳定性。实际应用里，这类卡扣常用来固定小型线束、轻质管路，或是作为便携器具的快挂连接构件，安装的时候不需要额外工具，直接将开口端对准卡接位按压到位即可，拆卸的时候只需要掰动开口端的弯折翘边就能快速脱开，比螺纹连接、扎带固定的操作效率高不少，而且可以反复拆装使用，不会像一次性扎带那样拆卸即报废。从安装边界来看，整个构件的外轮廓最大尺寸要匹配安装位的预留空间，连环嵌套之后的整体厚度是两根线材的直径叠加，

　　设计安装槽的时候槽深要略大于这个叠加厚度，保证卡扣卡入之后不会突出安装面，避免和周边运动构件发生刮蹭；开口端的两个弯折翘边要做圆弧过渡，不能有尖锐的切口，不然安装操作的时候容易划伤操作人员，也避免刮伤被固定的线束、管路外保护层。这类弯制件的表面处理一般根据使用环境选择，常规室内环境做镀锌防锈即可，如果是在潮湿、有腐蚀介质的环境使用，就需要做不锈钢线材钝化或是喷塑处理，提升构件的耐锈蚀能力，延长使用寿命。弯折成型之后还要做去应力退火处理，消除冷弯过程中产生的内应力，避免长期使用过程中构件出现弹性衰减、卡接力下降的问题；退火的时候要控制温度与时长，不能让线材出现过烧软化的情况，不然会失去应有的弹性张紧力，导致卡接失效。

　　在做三维建模的时候，要优先用扫掠特征来生成整体结构，沿着预先绘制的三维弯折路径扫掠圆形截面，保证整个线材的直径全程一致，弯折位置的曲率连续，不要出现生硬的折角，不然后续导出工程图指导生产的时候，弯折工位的工人很难加工出符合尺寸要求的构件；建模的时候还要预留出弯制的回弹量，金属线材冷弯之后会有一定角度的回弹，不同材质、不同直径的线材回弹量有差异，建模时提前把回弹补偿量算进弯折角度里，生产出来的成品尺寸才能刚好符合装配要求。另外要注意，连环嵌套的位置在建模的时候要做干涉检查，保证两个环体在相对转动的全行程里都不会出现实体干涉，实际装配的时候才能灵活调整角度，适配不同方向的卡接需求；构件的两个自由端要做收边处理，建模的时候把端部做小圆角，模拟实际生产中的磨边工序，避免端部的锐边带来的安全隐患。
