组合式定位安装基座结构设计

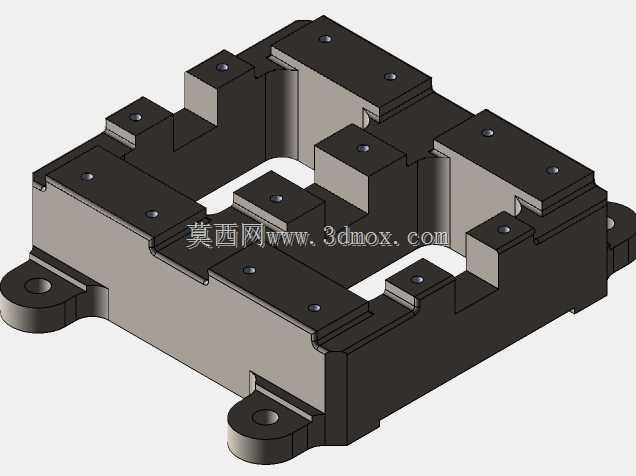

　　该构件属于工装类定位安装基座，主要应用于自动化装配线、精密检测工位的工件承载定位场景，在多工序流转的加工单元中，可作为工件的统一承载基准，配合气动压装、视觉检测、螺丝锁付等工序完成工件的位置固定，避免工序流转过程中工件移位带来的精度偏差。从结构设计来看，整体采用框型中空布局，主体基座为一体化铣削成型的框体结构，中空区域可避让工件底部的突出结构，也可容纳检测传感器、顶升机构的伸出端，减少外围机构的安装干涉。基座上表面分布多组独立的凸台定位块，每个定位块通过内六角螺丝与主体基座锁附固定，定位块的工作面经过精磨处理，平面度控制在0.02mm以内，可根据不同规格的工件外形更换对应尺寸的定位块，无需更换整个基座，大幅提升工装的适配范围，

　　降低多品种小批量生产的工装投入成本。基座两侧延伸出带安装孔的耳座，安装孔为沉孔设计，可通过内六角螺栓将整个基座固定在设备台面板或者线体工装板上，沉孔结构可避免螺栓头突出基座上表面，防止工件上下料过程中与螺栓发生刮碰。每个定位块上都设置有定位销孔与锁附螺丝孔，定位销孔用于安装圆柱定位销，与工件底部的定位孔配合实现工件的粗定位，锁附螺丝孔可配合快速夹钳或者气动压紧件实现工件的压紧固定，部分定位块的侧边设置有让位缺口，可避让工件侧面的加强筋或者外接接头结构，避免装夹过程中出现压伤工件的问题。设计过程中优先考虑了装夹操作的便捷性，所有定位块的排布围绕工件的外形轮廓设置，工件放置时可通过定位块的斜面导向快速滑入定位位置，无需反复调整位置，

　　单工位上下料时间可缩短30%左右。基座的主体壁厚经过受力仿真校核，在承受150kg垂直压紧力的情况下，基座最大变形量不超过0.01mm，可满足精密装配工序的刚性要求，基座底部设置有均匀分布的减重槽，在不降低整体刚性的前提下减少构件整体重量，降低线体工装板的承载负荷。安装边界方面，基座整体外轮廓的长宽尺寸适配常用的300mm规格工装板，两侧耳座的安装孔中心距与标准线体的安装孔位完全匹配，无需额外加工转接板即可直接安装使用，基座的总高度控制在80mm以内，可适配多数自动化设备的工位高度差要求，不会与周边的移送机械手、检测探头发生运动干涉。在实际使用场景中，该类基座可根据生产需求快速更换定位块，适配同系列不同型号的产品装夹，

　　切换型号时仅需松开定位块的锁附螺丝，更换对应定位块后重新打表校准定位精度即可，单次换型时间不超过15分钟，相比一体式定制工装，换型效率提升60%以上。基座的所有棱边都做了C1倒角处理，避免操作人员上下料时被锐边划伤，也可防止工件放置过程中被棱边刮伤表面涂层。定位块的材质选用45号钢经调质处理，表面硬度达到HRC28-32，具备较好的耐磨性，长期使用不会出现定位面磨损塌陷的问题，主体基座采用铸铁材质，具备良好的减震性，可吸收压装、加工过程中产生的振动，保证工位的加工稳定性。
