楔形斜面压紧式快速夹钳结构设计

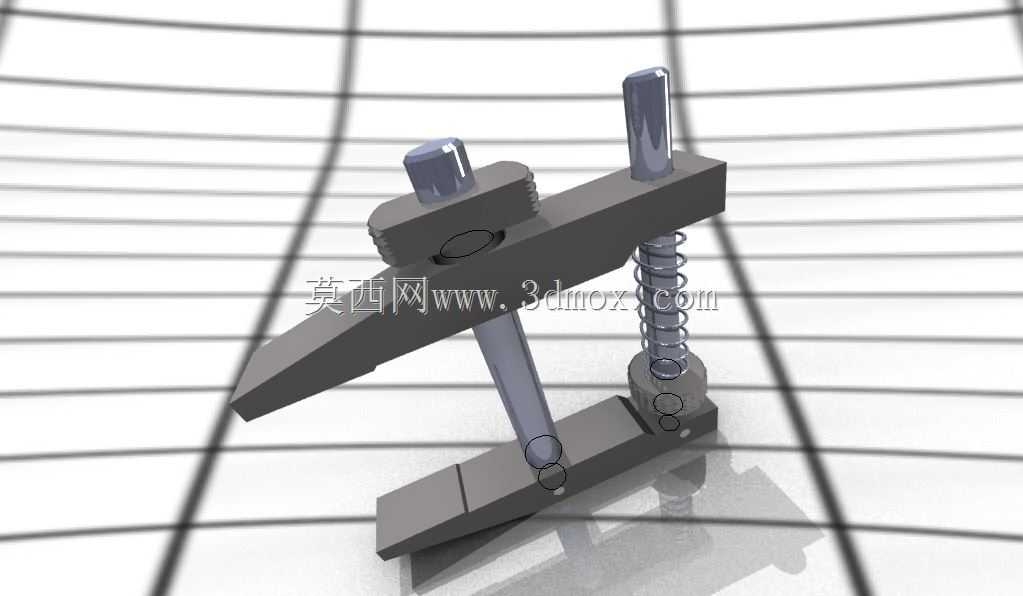

　　这款楔形压紧机构的设计初衷，是解决小批量机加工工位里，传统螺栓压板装夹效率低、操作空间受限的痛点，在铣削、钻削小型零件的工装场景中，这类夹钳不需要额外的气源、液压源配套，纯机械结构就能实现稳定的工件压紧，尤其适合工作台面T型槽间距有限、无法布置大型压紧组件的轻型加工场景。从结构逻辑来看，整个机构依靠两个楔形块的斜面配合实现夹紧力的放大，底部楔形块作为固定支撑面，直接贴合工装台的基准面，上部楔形压块通过两根导向柱与底部基座连接，其中一根导向柱配套复位弹簧，在松开状态下能自动将上部压块抬升，留出足够的工件装卸空间，另一根带调节螺母的导向柱则承担夹紧行程的微调功能，转动顶部的压紧螺栓时，上部压块沿斜面方向推进，

　　垂直方向的压紧力会随着斜面楔入深度增加逐步提升，相比普通平口钳，这种结构的压接行程更短，夹紧动作更快，针对厚度在5-25mm范围内的板类、小异型件，不需要反复调整钳口开度，只要将工件靠紧定位边，拧动顶部螺栓1-2圈就能达到足够的压紧力。设计过程中需要重点控制楔形块的斜面角度，角度过小会导致机构自锁性过强，松开时需要额外撬动才能脱开，角度过大则会降低夹紧力的放大倍数，容易在加工振动中出现松脱，最终选定的12度斜面倾角，既保证了手动施加较小扭矩就能获得足够的压紧力，又能在松开螺栓后依靠弹簧力自动复位，不会出现楔面卡滞的问题。安装边界方面，整个机构的基座底面做了定位键槽结构，可以直接适配机床工作台的标准T型槽，不需要额外制作转接板，

　　机构总高度控制在85mm以内，上部压块的最大伸出长度为60mm，压紧时的作用点距离基座边缘最远可达40mm，能够覆盖大部分小型零件的装夹压紧位置，导向柱与楔形块的配合间隙控制在0.02mm以内，避免夹紧过程中压块出现偏摆，导致工件压紧面受力不均出现翘起。在实际应用场景里，这类夹钳除了机加工装夹，还可以用在焊接工位的小型工件定位、装配线的工件临时固定，因为没有液压、气动元件，整体结构耐切削液、焊渣飞溅的能力更强，日常维护只需要定期在楔面和导向柱上涂抹润滑脂，就能保证长期动作顺畅，不会像气动夹钳那样出现密封件老化漏气的问题。结构细节上，上部压块的压紧端面做了网状滚花处理，增加与工件表面的摩擦力，防止夹紧后工件受切削力作用出现滑移，

　　底部基座的两个安装长孔可以调整机构在工作台面上的固定位置，适配不同尺寸工件的装夹需求，复位弹簧的刚度经过匹配，既不会因为弹力过大导致夹紧时需要额外施加更大的操作力，也不会因为弹力过小无法将压块完全抬起到位，影响工件取放。从受力角度分析，夹紧状态下的作用力主要沿两根导向柱传递，楔形面的接触应力经过核算，采用45号钢调质处理的材料就能满足长期使用的强度要求，不会出现楔面压溃、变形的问题，顶部的压紧螺栓采用细牙螺纹，微调精度更高，能够精准控制压紧力的大小，针对薄壁类零件装夹时，也不会因为压力过大导致工件变形。
