粉色限位定位块机械结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399614
  • 粉色限位定位块机械结构设计
  • 粉色限位定位块机械结构设计

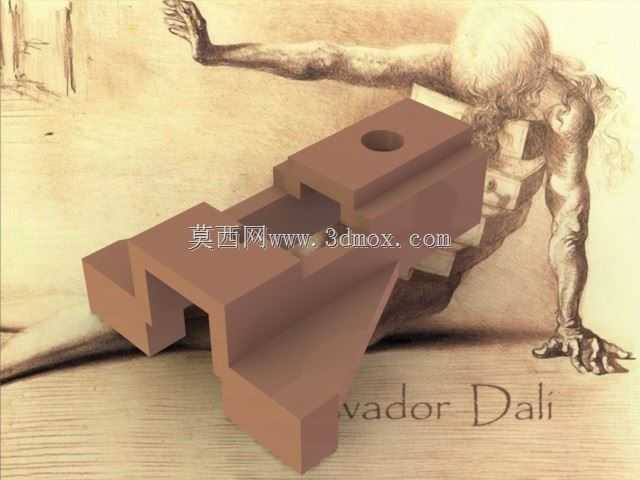

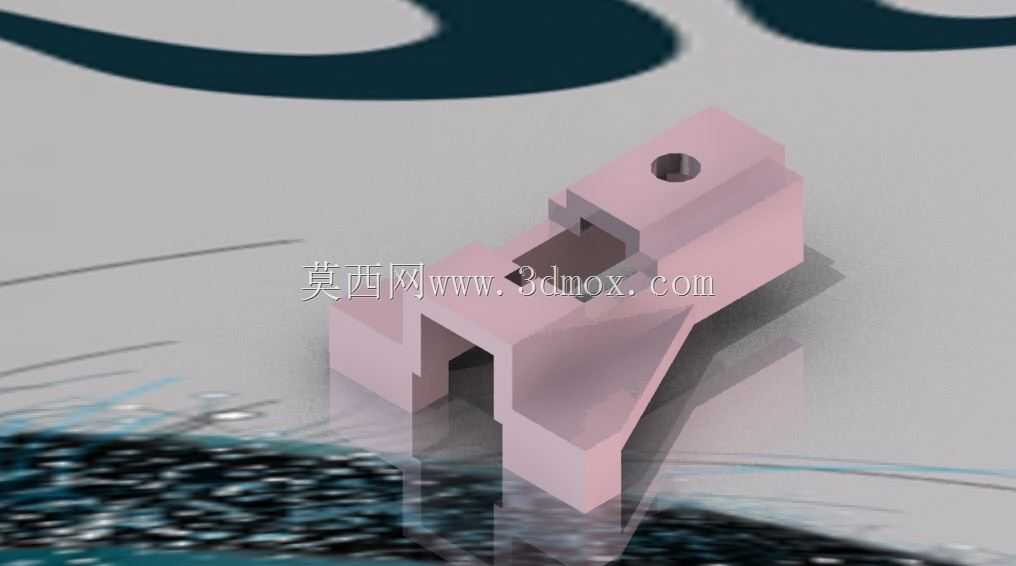

  在工装夹具、自动化输送线以及小型装配工位的定位环节中,这类带斜面导向的块状定位零件是十分常见的功能部件,很多一线结构设计人员在做工位定位方案时,都会优先考虑这类一体式结构的定位块,相比拼接式的定位组件,它的安装调试工作量要小很多,长期运行的稳定性也更有保障。从实际使用场景来看,这类零件常被用在小型工件的上料定位工位,当工件沿着输送轨道移动到装配位置时,零件前端的斜面可以起到导向导入的作用,哪怕工件到位时存在几毫米的位置偏差,也能顺着斜面滑入预设的定位槽内,不需要额外增加导向拨叉机构,能简化整套工位的结构组成。零件主体采用方块式的基体设计,背部的凸台结构是用来嵌入安装基板的对应凹槽内的,这种嵌入式的安装结构相比单纯的螺丝锁附,

  能承受更大的横向冲击力,不会因为工件反复碰撞出现定位偏移的问题,顶部的沉孔是用来穿装固定螺丝的,沉孔设计可以让螺丝头部完全没入零件基体内部,不会突出表面干涉工件的移动路径。在设计这类定位块的时候,首先要确认的就是安装边界尺寸,基体的总长度要匹配工位的预留安装空间,两侧的避让槽深度要刚好适配对应工件的侧边凸缘,不能出现槽深过浅导致工件无法落位,或是槽深过大导致工件定位后存在晃动间隙的问题,前端导向斜面的角度一般控制在30度到45度之间,角度过小会导致导向行程过长浪费安装空间,角度过大则会失去导向作用,工件碰到斜面容易被卡住无法顺利导入。零件中间的镂空槽不是为了减重,而是为了避让工件下方的突出结构,

  很多待装配的工件底部会有焊点或是冲压凸包,如果定位块做成实心结构,工件就无法完全贴合定位面,会导致定位精度达不到装配要求,这个镂空槽的宽度和深度都要根据对应工件的凸包尺寸来留余量,一般单边留0.5毫米的间隙就足够,间隙太大容易攒切屑,间隙太小则容易出现卡滞。从安装适配的角度来说,这类定位块的底部安装面要做平面度处理,粗糙度控制在Ra1.6即可,不需要过高的加工精度,毕竟它属于粗定位部件,定位精度一般在0.2毫米以内就能满足大部分装配工位的要求,背部的嵌入凸台和安装基板的凹槽采用间隙配合,装配时可以通过铜锤敲击来微调位置,等位置校准之后再锁紧顶部的固定螺丝,后期维护更换的时候也只需要拆两颗螺丝就能完成拆卸,不需要拆解周边的其他机构。

  在实际生产线的运行过程中,这类定位块的磨损主要集中在导向斜面和定位贴合面上,所以设计的时候一般会选择耐磨的钢材做表面淬火处理,当然如果是小批量的试制工位,也可以采用尼龙或是POM材质加工,能避免刮伤工件的表面涂层,不同材质的选型完全取决于对应工位的工件材质和生产节拍,节拍快、工件重量大的工位就选金属材质,节拍慢、对工件表面质量要求高的工位就选工程塑料材质。很多刚入行的设计人员在做这类零件的时候,容易忽略排屑的问题,在定位槽的角落容易积攒加工产生的切屑或是空气中的灰尘,时间长了会垫起工件导致定位失准,所以在设计的时候可以在定位槽的最低处开一个小的排屑缺口,让细小的杂物能顺着缺口掉落到下方,不需要每次停机都专门清理定位槽,能减少日常维护的工作量。另外这个零件的侧面垂直面是主要的定位受力面,这个面的垂直度要和安装面保证在0.05毫米以内,不然工件定位后会出现倾斜,导致后续的装配工序出现尺寸偏差,设计的时候不需要把整个零件的所有面都做高精度加工,只需要把安装面、定位受力面、导向斜面这几个关键工作面的精度控制好就行,其他非接触面的尺寸公差可以放宽,能有效降低零件的加工成本。
