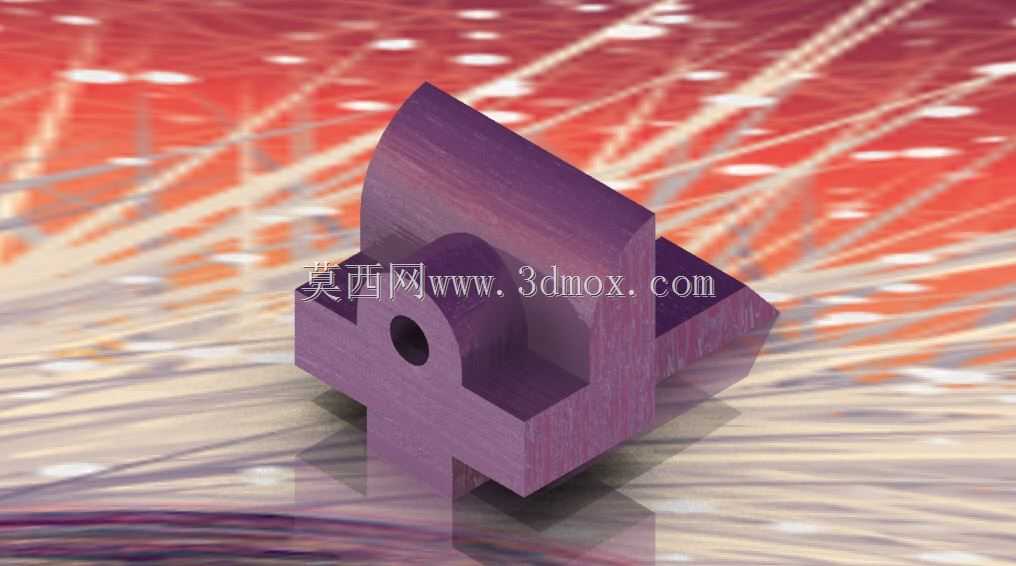

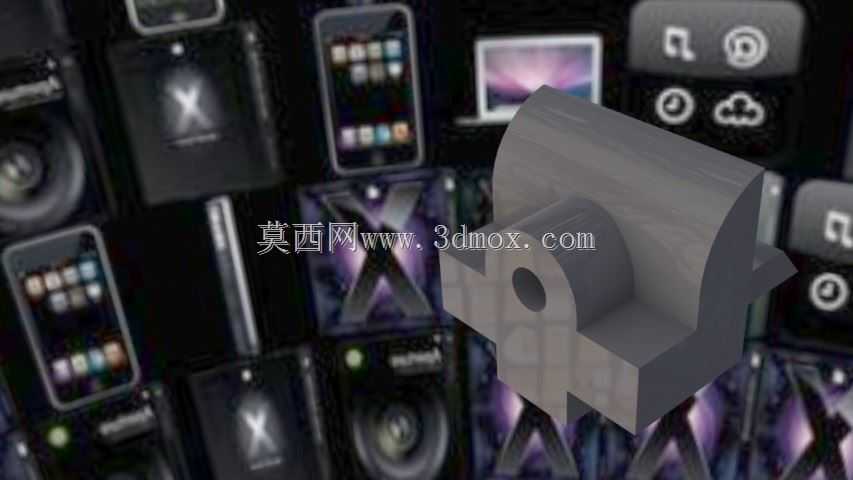

该支撑连接构件在轻工自动化输送线、小型工装夹具定位单元、非标设备辅助支撑工位中有着较为广泛的适配场景,常作为相邻功能模块的衔接载体,承担载荷传递、位置限定、部件安装基准的多重作用,区别于标准型材拼接的支撑结构,该一体成型构件可减少装配累计误差,在对安装空间有紧凑要求的工位中优势明显。从功能特性来看,构件主体的弧形座面可与对应圆弧面的配套杆件、辊轴类部件实现贴合定位,避免平面接触带来的线接触应力集中问题,侧面开设的通孔可穿装锁紧销轴或紧固螺栓,实现与配套部件的刚性连接,底部的十字凸台结构可嵌入安装基座的对应卡槽内,无需额外设计定位键即可完成快速对位,降低装配阶段的调整工作量。设计过程中优先考虑了载荷传递路径的合理性,
将通孔的受力中心与底部支撑面的形心设置在同一垂线上,避免偏载带来的附加弯矩,弧形座的壁厚从根部到端部采用渐变式设计,根部壁厚较厚以承载主要的径向载荷,端部适当减薄以控制整体重量,同时在弧形座与竖直立板的衔接位置设置了过渡圆角,减少应力集中带来的疲劳失效风险,适配长期往复载荷下的使用需求。从安装边界来看,构件底部十字凸台的尺寸与常见的工装基板槽宽适配,安装时凸台嵌入槽内后,可通过侧面的紧定螺钉完成锁紧,不需要额外加工安装孔,适配快速换型的生产场景;构件整体的外轮廓无突出的尖锐棱角,在人员操作频繁的工位上可减少磕碰风险,侧面通孔的孔径与常用的标准销轴尺寸匹配,可直接选用市售标准紧固件完成装配,降低备件采购成本。在实际设备布局中,
该构件可成对使用作为小型辊轮的支撑座,也可单个使用作为传感器安装支架的连接基座,弧形座面的弧度经过匹配设计,可与直径适配的圆轴类部件实现面接触,相比传统的U型开口支撑,该结构的锁紧可靠性更高,在存在小幅振动的工位上也不会出现部件松脱的问题。建模阶段对各衔接面的拔模角度做了统一设置,适配常规的切削加工或粉末冶金成型工艺,所有棱边的倒角尺寸均符合机械设计的通用安全规范,不需要后续二次去毛刺处理即可直接投入装配,底部支撑面的平面度公差控制在合理范围内,可保证安装后与基座的贴合度,避免出现安装倾斜导致的配套部件同轴度超差问题。该构件的尺寸设计兼顾了通用性与专用性,既可以在原有设备的改造升级中作为替换备件使用,也可以在全新设计的非标设备中作为标准支撑单元选用,减少设计阶段的重复建模工作量,缩短设备研发周期。
