铰接式机械连接支座结构设计

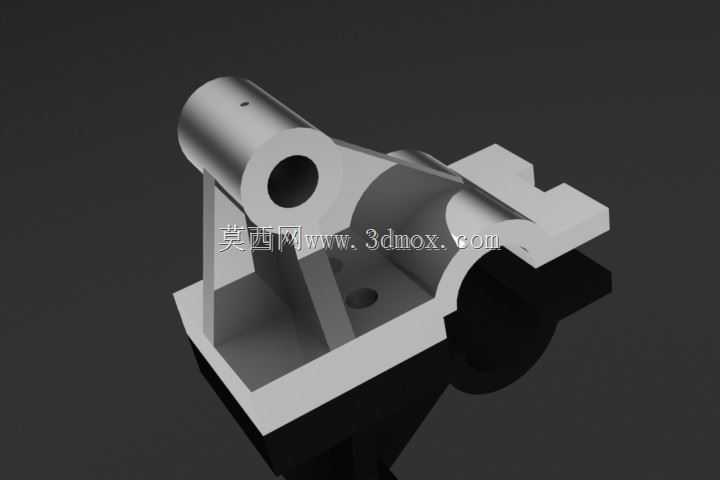

　　该铰接式连接支座属于机械系统中承担载荷传递与运动铰接功能的核心支撑构件，常见于工程机械臂架连接段、自动化生产线变位机构铰接点、输送设备张紧调节端等需要同时实现刚性支撑与小角度相对转动的装配场景。从结构功能来看，构件上部设置的同轴通孔用于穿装铰接销轴，可与配套的连杆、摆臂类零件形成转动副，孔位周边做了加厚凸台处理，避免销轴受载时孔壁出现应力集中导致的压溃变形；下部的带槽安装基面可卡装在配套的安装导轨或基座定位凸台上，基面预留的沉孔用于穿装紧固螺栓，实现支座与安装基体的刚性固定，侧面的加强筋板从安装基面一直延伸至铰接凸台根部，将铰接点承受的径向载荷、倾覆力矩均匀分散到整个安装基面，避免局部应力过大导致构件变形。

　　设计过程中首先明确了铰接副的转动范围与载荷边界，铰接孔的内径公差按照H7级精度设计，与销轴的配合间隙控制在0.02-0.05mm区间，既保证转动过程无卡滞，又避免间隙过大导致的铰接点晃动；安装基面的卡槽宽度与配套安装基座的定位凸台采用H8/h7配合，装配时可实现快速定位，减少现场安装的调整工作量。构件的外形轮廓做了多处圆角过渡处理，所有棱边均设置R2-R5的工艺圆角，既避免加工过程中出现应力开裂，也减少装配时锐边划伤操作人员的风险。

　　从安装边界来看，该支座的安装基面总宽度适配常规80mm规格的工业铝型材安装槽，铰接孔中心到安装基面的垂直高度为65mm，可满足常规摆臂类构件的转动避让需求，铰接孔的轴向长度为42mm，可适配厚度30-40mm的配套连接耳板，侧面加强筋的厚度设置为8mm，在保证结构刚性的前提下尽可能减少材料占用，降低构件整体重量。构件的下部腔体为开放式结构，既可以减重，也方便安装时从侧面伸入工具拧紧紧固螺栓，无需在构件上方预留过大的操作空间，适配安装空间紧凑的设备布局场景。

　　实际应用中，该类支座需要承受交变载荷作用，因此铰接孔内壁可根据载荷等级选择加装自润滑衬套，减少销轴转动时的磨损，延长构件使用寿命；安装基面的紧固螺栓需要按照规定扭矩拧紧，避免设备运行过程中螺栓松动导致支座移位。在三维建模阶段，构件的所有配合面均做了公差标注与装配干涉检查，模拟了铰接件在最大转动角度下的运动轨迹，确认无结构干涉后才完成最终结构定型，可直接用于后续的工程出图与加工制造，适配常规的铣削、钻削加工工艺，无需特殊定制加工设备，加工成本可控，适合批量配套使用。
