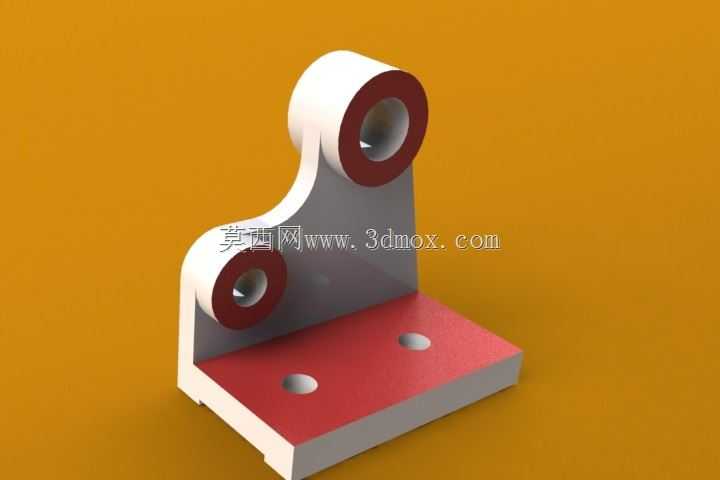

双孔立式带安装底座铰接支撑座结构

　　在轻工输送线、小型自动化工作站的辅助支撑结构设计中，这类双孔立式铰接支撑座是十分常见的连接件，主要用于承担轴类零件的铰接定位、摆动部件的回转支撑作用，常见于导杆机构的固定端、连杆传动的铰接支点、张紧轮组件的安装基座位置，能够为回转副提供稳定的安装基准，同时承受径向载荷与小幅的轴向窜动力。从结构设计逻辑来看，该支撑座采用一体化折弯式立板搭配矩形安装底板的结构，没有多余的拼接焊缝，整体刚性更有保障，立板与底板的过渡位置做了圆弧卸荷处理，避免应力集中在直角连接处，长期承受交变载荷时不容易出现根部断裂的问题。立板上的两个同轴度要求较高的安装孔，孔径尺寸根据配套的铰接销轴直径匹配，孔位沿立板竖直方向排布，

　　上下孔的中心距根据配套连杆的摆动行程确定，孔内可直接压装铜套或者滚动轴承，满足不同转速、不同载荷工况下的回转需求，孔端面的环形凸台结构一方面增加了孔位的轴向接触长度，提升销轴安装后的支撑稳定性，另一方面也能在安装轴承时起到定位止口的作用，避免轴承压装到位后出现轴向窜动。底部的矩形安装底板上设置了两个对称分布的沉头安装孔，孔位间距符合常规型材安装的孔距标准，能够直接通过内六角螺栓固定在铝型材框架、钢板焊接机架或者设备安装平台上，沉孔设计可以让螺栓头完全沉入底板内部，不会出现螺栓头凸出底板表面导致安装不稳的问题，底板与立板连接的根部做了局部加厚处理，进一步提升整个支座的抗倾覆能力，当铰接位置承受侧向力时，

　　底板不会因为受力不均出现翘曲变形。在实际选型应用中，需要重点关注几个安装边界尺寸：首先是底板的总长度与总宽度，要确认安装位置的平面空间是否足够容纳，避免和周边的管线、其他结构件产生干涉；其次是底板安装孔的中心距，要和安装基础上的预制螺纹孔位置匹配，若孔距存在偏差，现场安装时会出现螺栓无法穿入的问题，强行安装还会导致支座产生装配内应力，长期使用容易出现变形；再者是立板上两个铰接孔的中心高度，要匹配配套连杆、摆动件的回转中心高度，保证整个传动机构的运动轨迹符合设计预期，不会出现运动卡滞、行程不足的问题；最后是铰接孔的内径尺寸，要和选用的销轴、轴承外径形成合理的配合公差，间隙过大会导致铰接位置晃动，影响传动精度，

　　过盈量过大则会增加装配难度，甚至压装时导致孔位开裂。这类支撑座在设计时没有采用复杂的曲面结构，所有加工面都是平面与圆柱面，常规的铣削、钻削设备即可完成加工，不需要特殊的工装夹具，加工成本较低，适合批量生产应用。在三维建模过程中，需要重点保证两个铰接孔的同轴度公差，以及铰接孔中心轴线与底板安装平面的平行度公差，若这两个形位公差超差，安装销轴后会出现转动卡涩、磨损加剧的问题，建模时可以先建立基准平面，以底板底面为第一基准，再向上偏移确定两个孔的中心位置，通过同轴约束保证两个孔的轴线重合，同时在过渡圆角位置做连续的曲率处理，避免后续做有限元分析时出现网格畸变，影响应力计算结果的准确性。在实际工况中，这类支撑座通常承受的是中等载荷，不需要额外做加强筋结构，一体化的立板结构已经能够满足强度需求，若应用在重载冲击的工况下，可以在立板与底板的连接位置增加三角加强筋，进一步提升结构刚性，不过加强筋的设置要避开安装螺栓的操作空间，避免装配时扳手无法到达螺栓位置。
