双叉耳式轴连接支撑座结构设计

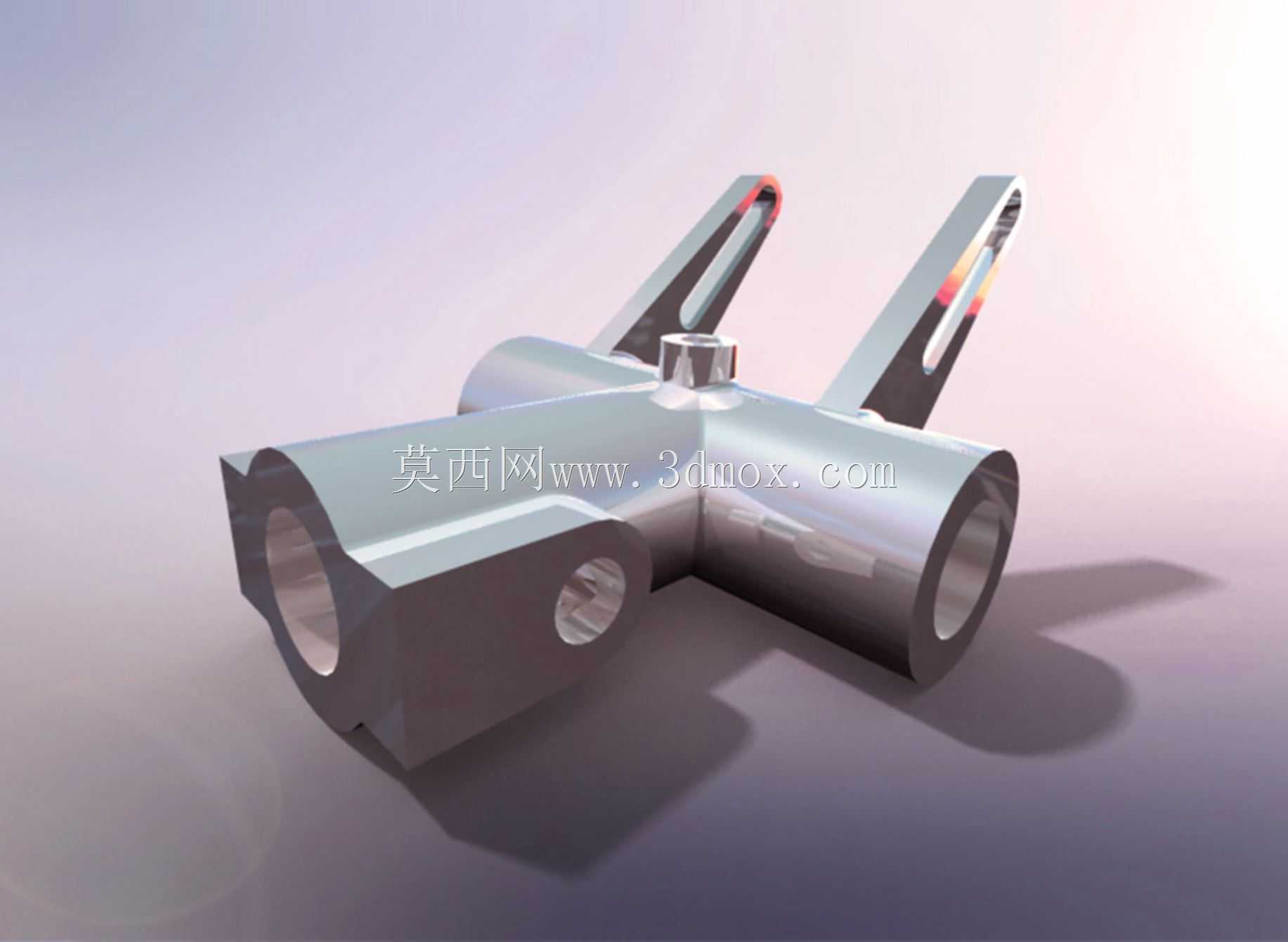

　　这类带双叉耳结构的轴连接支撑件，在各类需要实现轴系铰接、多向载荷传递的设备场景中应用十分广泛，从农用机械的悬挂连杆节点、工程机械的动臂铰接位，到自动化输送线的摆臂连接端，都能见到这类结构的身影。它的核心作用是为穿装的转轴提供稳定的径向支撑，同时通过上部的两个叉耳结构，实现与外部连杆、摆臂构件的铰接配合，让连接部位可以在设定角度范围内完成相对转动，同时传递横向、纵向的复合载荷，避免轴系在交变受力下出现窜动、偏磨的问题。

　　从结构设计逻辑来看，主体采用贯通式圆筒轴腔设计，轴腔内壁的加工精度直接决定了转轴装配后的同轴度，设计时需要根据配套轴径的公差带选择对应的配合精度，常规工况下选用H7/h6间隙配合即可满足转动需求，如果是需要承受较大冲击载荷的场景，可适当提升配合过盈量，同时在轴腔端面预留密封件安装槽位，避免作业过程中粉尘、泥水进入配合面造成磨损失效。主体筒身侧面预留的径向销孔，是用来穿装锁紧销或者紧定螺钉的，装配后可以限制转轴的轴向窜动，也可以根据实际安装需求，在销孔位置加装油杯，实现配合面的定期润滑维护，降低转动过程中的摩擦阻力。

　　上部的两个叉耳采用对称式布局，叉耳上的长条形铰接孔是特意设计的可调结构，当外部连杆的安装距存在加工误差时，可以通过铰接件在长孔内的位置微调，补偿装配累计误差，降低对零部件加工精度的严苛要求，也能在设备运行过程中缓冲小幅度的位移冲击，避免铰接部位因为刚性约束出现应力断裂。叉耳与主体筒身的连接位置做了大圆弧过渡处理，这一细节是结构强度设计的关键，因为叉耳根部是整个构件的应力集中区，设备运行过程中摆臂传递的载荷会全部作用在该位置，如果采用直角过渡，很容易在交变载荷下出现疲劳裂纹，大圆弧过渡可以有效分散应力流，提升构件的抗疲劳寿命。

　　在安装边界的尺寸设计上，主体筒身的外径需要根据承受的最大载荷计算壁厚，常规工况下壁厚不小于轴径的1/5即可满足强度要求，如果是用于重型设备的铰接位，还需要通过有限元分析校核筒身的径向变形量，避免受力后筒身变形导致转轴卡滞。两个叉耳的开档距离需要与配套连接的连杆厚度匹配，预留0.2-0.5mm的装配间隙即可，间隙过大会导致铰接部位出现横向窜动，影响设备运行精度，间隙过小则会造成装配困难，甚至在受热膨胀后出现卡滞。叉耳上长孔的长度范围需要根据实际需要的调节量确定，一般调节行程控制在10-15mm即可覆盖绝大多数装配误差补偿需求，过长的长孔会削弱叉耳本身的结构强度。

　　实际建模过程中，需要重点关注各个配合面的形位公差标注，尤其是轴腔的圆柱度、两个叉耳铰接孔的同轴度，这些参数直接决定了构件装配后的实际使用性能。很多新手在设计这类构件时，容易忽略过渡圆角的处理，要么圆角半径过小达不到应力分散的效果，要么圆角过大与相邻零部件出现装配干涉，建模时需要同步做装配干涉检查，确保各个连接部位的预留间隙符合装配要求。另外，构件的材质选择也需要结合使用场景确定，普通工况下选用45号钢调质处理即可满足强度需求，如果是在腐蚀环境下使用，可以选用不锈钢材质或者做表面镀锌、喷塑处理，提升构件的环境适应能力。这类支撑件虽然结构不算复杂，但作为设备传力路径上的关键节点，每一处尺寸细节的设计都会直接影响整台设备的运行可靠性，设计时需要结合实际受力情况反复校核，不能仅凭经验随意确定参数。
