方形多安装孔阀类连接基座结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399645
  • 方形多安装孔阀类连接基座结构

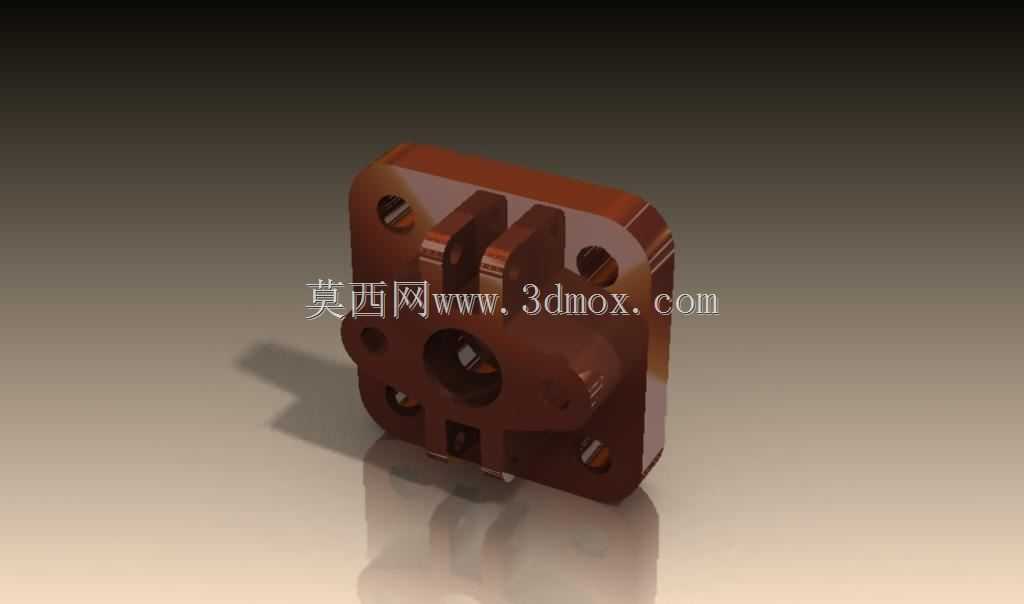

  这类带多组安装孔的方形块状构件,常见于流体控制回路的阀组集成安装场景,在小型液压动力单元、气动控制回路、实验室流体管路排布中都有大量应用,核心作用是作为各类插装阀、换向阀、节流阀的安装承载基体,同时内部可集成流道实现不同阀件之间的介质连通,省去外接管路的排布空间,降低管路接头泄漏的概率。从结构外形来看,构件整体为近似方形的块状结构,四个边角做了圆弧过渡处理,避免安装过程中锐边划伤操作人员或者相邻管线,正面凸起的两组带槽凸台是阀件的定位安装位,槽位用于嵌入阀件的定位销或者密封挡圈,保证阀件安装后不会出现周向转动,凸台中心的通孔是介质流通的主通道,孔径匹配对应通径阀件的接口尺寸,保证介质过流面积满足设计流量要求,

  不会出现通流截面突变导致的压力损失激增。构件基体上均匀分布的多组通孔为安装固定孔,孔位的排布间距匹配标准阀类的安装孔距,既可以通过螺栓将整个基座固定在设备的安装面板或者支架上,也可以通过这些孔位叠加安装其他阀组附件,孔口位置做了沉孔处理,能够容纳螺栓头部,保证安装后螺栓端面不超出基座表面,避免突出的螺栓头和周边其他构件产生干涉。在设计这类构件的时候,首先要确定适配的阀件型号对应的安装尺寸规范,先定位主流通孔的中心位置,再以主孔为基准排布周边的安装孔位,保证各孔位的位置度公差控制在0.05mm以内,避免阀件安装时出现螺栓孔错位无法装配的问题;凸台部分的高度需要匹配阀件插入基座的深度,既要保证阀件的密封面完全贴合基座表面,

  又不能让凸台过高导致阀件安装后出现悬臂过长、受振动易松动的问题。基体背面为平整的安装贴合面,平面度公差需要控制在0.02mm以内,保证基座和安装面贴合时不会出现缝隙,如果是集成内部流道的结构,流道的转角位置要做圆弧过渡,减少介质流动时的阻力,同时流道的壁厚要根据系统工作压力核算,保证在额定工作压力下不会出现基体变形或者破裂。这类构件的安装边界需要注意,方形基体的侧边到相邻构件的距离要预留至少10mm的操作空间,方便使用扳手拧紧安装螺栓,同时要预留阀件接线或者接管的操作空间,避免安装完成后阀件的操作手柄、接线端子被周边结构遮挡。在实际设备运行中,这类基座需要承受介质的周期性压力脉动,所以材质通常选用铸铁或者硬质铝合金,

  铸铁材质的刚性更好,耐压强度更高,适合高压液压系统使用,硬质铝合金材质重量更轻,导热性更好,适合低压气动或者对重量有要求的移动设备场景。构件表面的氧化或者喷塑处理层,能够提升基体的防锈耐腐蚀能力,在有少量切削液、水汽的工作环境下也能长期使用不会出现锈蚀卡滞的问题。在建模过程中,这类构件需要重点关注各安装孔的位置度、凸台的同轴度、贴合面的平面度这些形位公差的标注,因为这些参数直接影响后续阀件的装配精度和密封性能,如果孔位偏差过大,会导致阀件安装后密封面受力不均,使用过程中出现介质泄漏的问题;如果凸台和主通孔的同轴度偏差过大,会导致阀件插入后出现偏斜,内部流道错位,影响介质的正常流通。另外,边角的圆弧过渡除了安全防护的作用,也能减少构件的应力集中,在承受压力冲击的时候,不会因为锐边的应力集中导致基体出现裂纹,延长构件的使用寿命。
