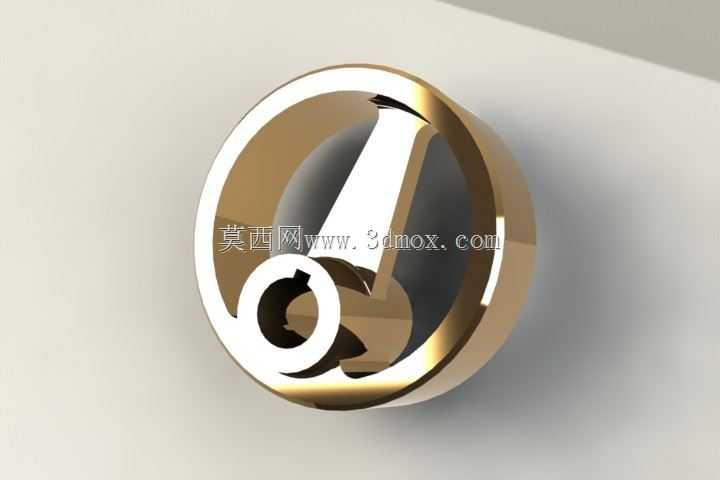

金属质感环形立体标识造型结构设计

　　这款环形立体标识构件，最初的设计需求来自线下品牌门店的墙面立体标识配套，同时也可适配展会展台装饰、工业产品外观铭牌、企业前台形象墙等多个场景，在实际落地中，既可以作为独立的装饰标识件安装在平整墙面，也能通过背部预留的连接位集成到设备外壳、产品外包装的立体标识区域，替代传统的平面印刷标识，提升视觉层次感与品牌辨识度。从结构设计逻辑来看，整个构件采用环形闭合的外轮廓基础，内部嵌套不对称的造型结构，打破正圆环的单调感，外圆环采用等宽的厚壁设计，壁厚控制在适配常规金属铸造、CNC加工或者3D打印后处理的区间，既保证整体结构的刚性，避免大尺寸制作时出现形变，也不会因为壁厚过大造成材料浪费。内部的造型采用曲面顺滑过渡的设计，

　　所有棱边都做了R角处理，没有尖锐的直角结构，一方面是适配金属抛光、电镀的表面处理工艺，避免尖角位置出现镀层不均、抛光不到位的瑕疵，另一方面也能在光线照射下形成连续的光影反射效果，强化金属质感的视觉表现。在安装边界的考量上，构件背部设计了平整的安装基准面，基准面与环形外圆的同轴度公差控制在合理范围，安装时可以直接通过背胶或者沉头螺丝固定在安装基体上，不需要额外设计复杂的连接支架，当安装面为墙面时，沉头孔的深度可以完全容纳螺丝头部，保证安装后正面看不到连接结构，维持外观的完整性。如果是作为设备铭牌使用，背部基准面可以根据设备外壳的弧度做适配性的曲面调整，保证安装后贴合度满足IP防护的相关要求，不会出现缝隙积灰、渗水的问题。

　　从功能特性来说，这款构件除了基础的标识展示作用，厚壁的环形结构本身具备不错的抗冲击性能，在公共场景使用时，不容易因为轻微的碰撞出现变形或者断裂，表面的高光金属处理层耐擦拭、不易褪色，长期使用不需要频繁维护。设计过程中，特意调整了内部造型与外圆环的连接位置，连接区域做了加厚的过渡处理，避免应力集中导致的连接部位断裂，不管是采用金属铸造成型还是塑料注塑成型，这个过渡结构都能保证熔体或者金属液的填充顺畅，不会出现充型不满、缩孔的工艺缺陷。尺寸设计上，外圆环的直径可以根据实际使用场景做等比例缩放，最小可以做到直径50mm适配小型产品的铭牌需求，最大可以做到直径1200mm适配大型墙面标识，缩放过程中所有的曲面过渡、壁厚比例都保持一致，

　　不需要重新调整结构参数，大幅降低不同尺寸需求下的改模成本。在实际的生产适配中，这个结构既可以采用不锈钢、锌合金等金属材料做压铸、抛光、电镀处理，呈现亮面金属的效果，也可以采用ABS、亚克力等非金属材料做注塑后真空镀膜，实现轻量化的同时还原金属质感，不同材料选型下，结构的壁厚参数可以根据材料的收缩率做微调，不需要改动整体的造型逻辑。另外，构件的正面没有设计任何凹槽或者易积灰的结构，日常清洁只需要用软布擦拭即可，维护难度很低，适合在人流较大的公共区域长期使用。在建模过程中，所有曲面都采用G2连续的顺滑过渡，保证加工时刀具路径的流畅性，不管是采用五轴加工中心做金属件加工，还是采用3D打印做样件验证，都不会出现曲面断层、棱线错位的问题，模型的公差配合预留了合理的后处理余量，电镀、喷漆等表面处理完成后，整体尺寸依然能控制在安装要求的公差范围内。
