球头铰接式管路连接接头结构设计

　　这类带球形端的铰接式接头，在流体管路布设场景中应用十分广泛，常见于液压系统、气动回路、润滑管路这类需要调整管路走向的布设位置，尤其是在设备内部管路空间受限、管路需要随部件动作产生小角度偏转的工况下，这类接头的优势十分明显。不同于普通的硬管直通接头，该结构的球形端可以在配套的球座内实现一定角度的摆动，能够补偿管路安装时的位置误差，也能适应设备运行过程中产生的小幅振动、部件位移带来的管路角度变化，避免管路因为硬连接产生应力集中，最终导致接头处泄漏甚至管路断裂的问题。

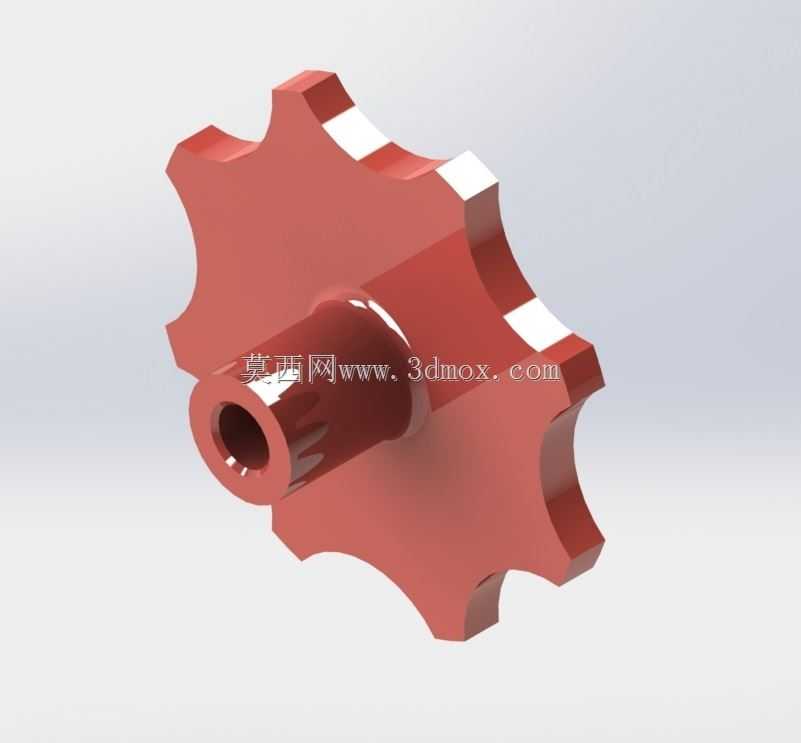

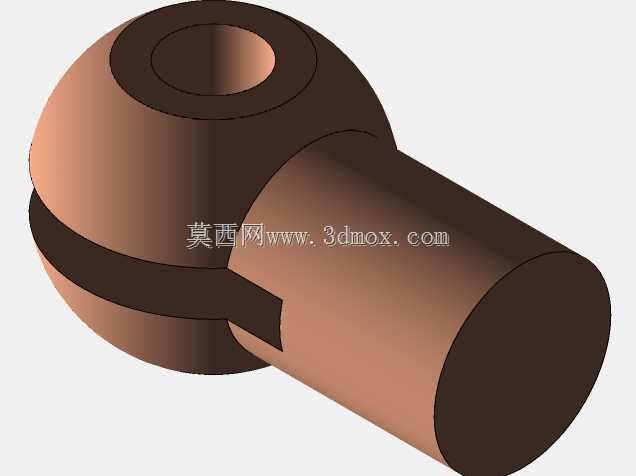

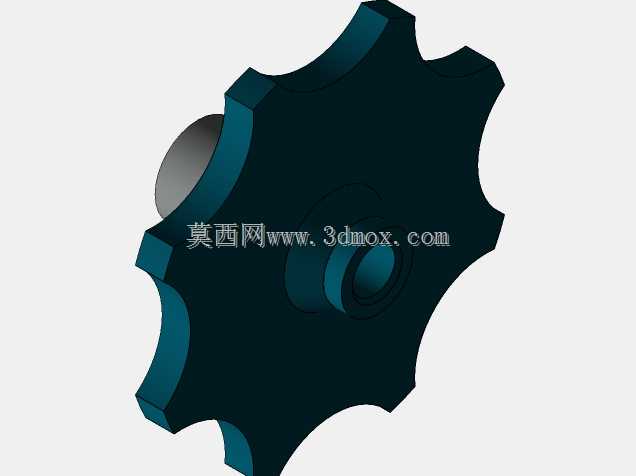

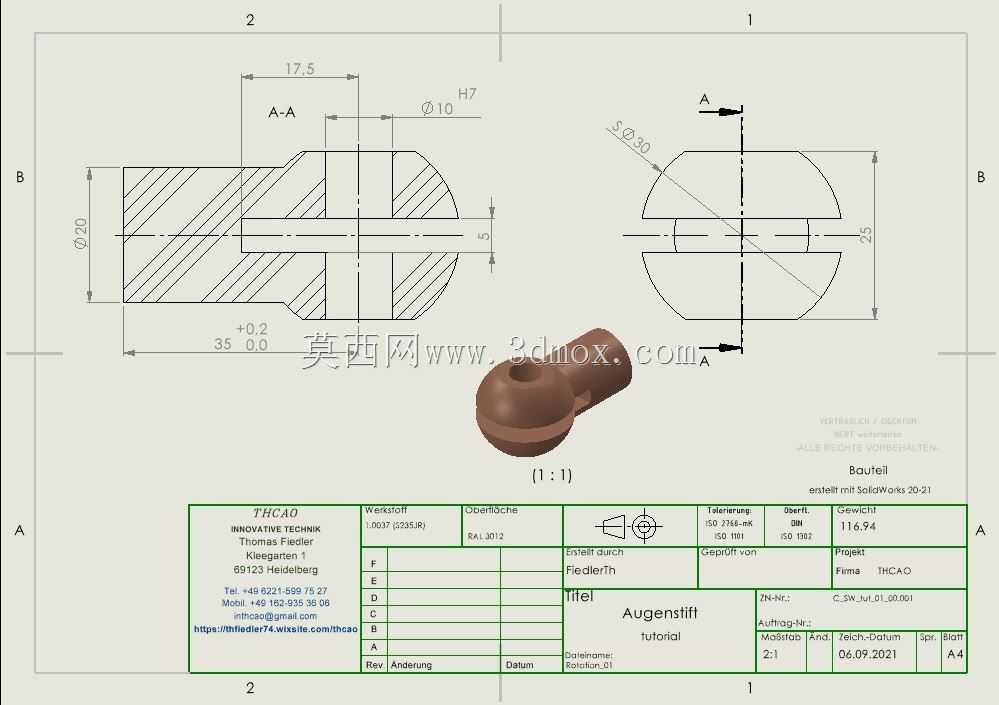

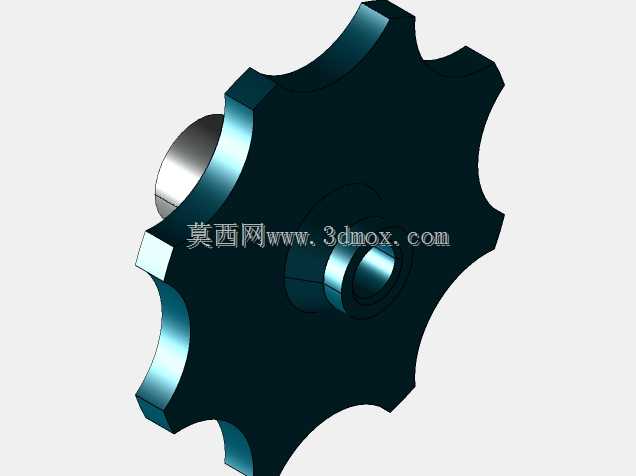

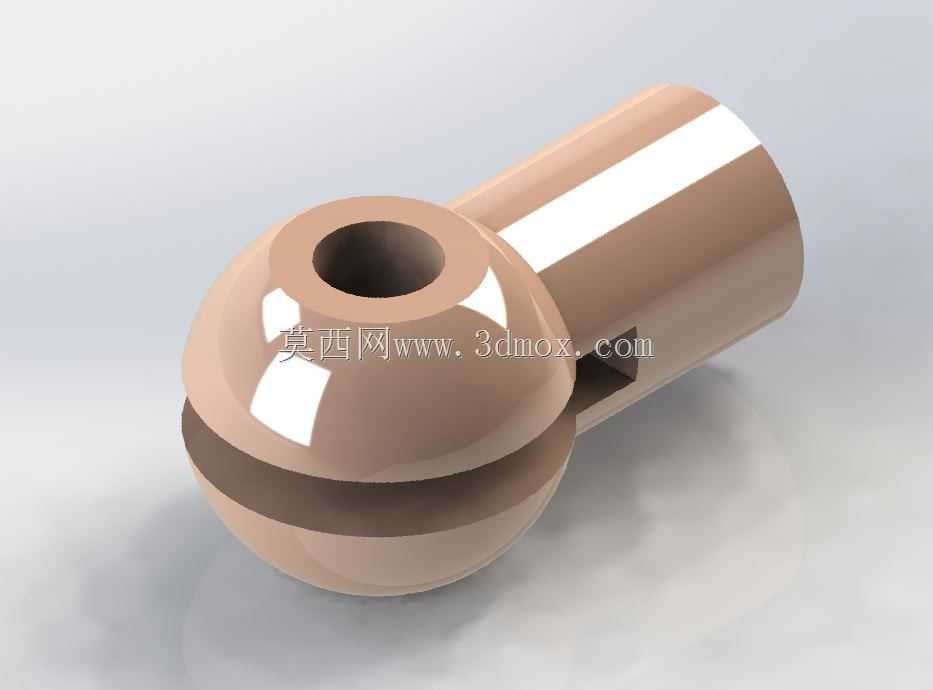

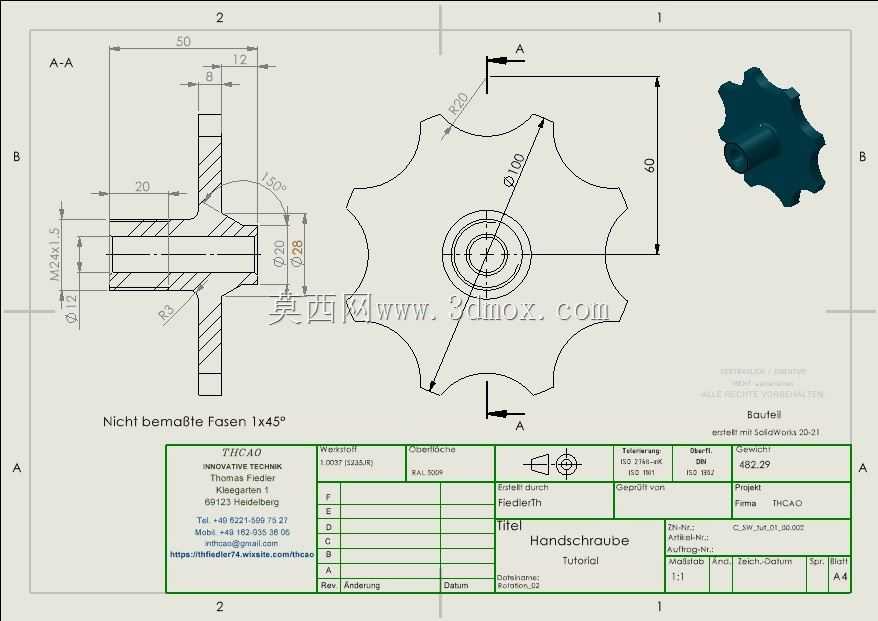

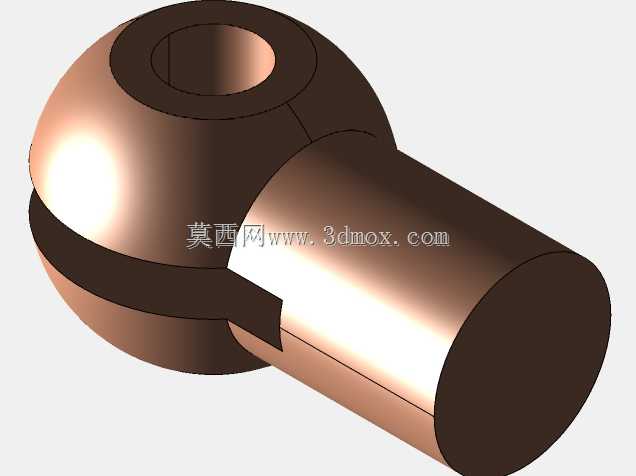

　　从结构设计逻辑来看，该接头整体分为球形铰接端与圆柱连接段两部分，球形端中心开设贯通的流体通道，球头位置的环槽是用于安装密封件的结构，密封件嵌入环槽后，在球头摆动过程中可以始终保持接触面的密封性能，不会因为角度偏转出现密封间隙。圆柱段内部同样为贯通流道，外壁可以根据连接需求设计为外螺纹、卡套连接或者快插接口结构，适配不同规格的管路连接需求。设计时球头的直径需要根据通流能力、允许摆动角度共同确定，球头直径过小会限制摆动角度，同时通流截面不足会增加流体阻力；球头直径过大则会占用过多安装空间，也会提升配套球座的加工难度。

　　在实际安装边界上，这类接头的安装需要预留足够的摆动空间，球头周围不能有其他结构件干涉其偏转动作，通常允许的摆动角度在15度以内，完全可以覆盖绝大多数设备管路的调整需求。圆柱连接段的长度需要根据安装面板的厚度、配套螺母的锁紧尺寸确定，保证连接后锁紧可靠，不会出现窜动。流道的设计需要尽量减少转角处的阻力，球形端与圆柱段的流道过渡位置采用圆弧过渡，避免直角台阶造成的流体紊流，降低流体输送过程中的压力损失，同时也能减少介质内杂质在转角位置的沉积，提升管路长期运行的可靠性。

　　从加工工艺角度考虑，该接头的球头表面需要达到较高的光洁度，通常需要进行磨削加工，保证与密封件接触时的密封性能，同时降低摆动过程中的磨损，延长接头的使用寿命。材质选择上根据输送介质的不同，可以选用铜合金、不锈钢或者碳钢表面处理，铜合金材质的接头自润滑性能较好，适合低压气动、润滑管路使用，不锈钢材质则适合腐蚀性介质、高压液压回路的应用场景。这类接头在装配时需要注意密封件的预压量，预压量过小会出现泄漏，预压量过大则会增加球头摆动的阻力，甚至会加速密封件的磨损，设计时需要通过尺寸公差配合控制合理的预压缩量，保证密封性能的同时让球头摆动灵活无卡滞。

　　在设备维护层面，这类铰接接头的故障点通常集中在球头密封件的磨损上，长期使用后密封件老化或者磨损会出现介质泄漏，只需要更换对应规格的密封件即可恢复性能，不需要整体更换接头，维护成本较低。在管路布设初期选型时，需要根据管路的工作压力、介质类型、所需的最大摆动角度、管路通径来确定对应的接头规格，避免选型不当造成的安装困难或者使用过程中出现故障。不同于焊接式的硬管接头，这类铰接接头不需要复杂的焊接工艺，安装时只需要将球头装入配套的球座，锁紧连接端的固定结构即可，安装效率更高，也避免了焊接过程中产生的焊渣进入管路造成系统污染的问题，在中小通径的流体管路系统中应用占比逐年提升。
