多层堆叠式工业警示信号灯结构设计

　　在离散制造车间的自动化产线、物流分拣线、大型加工设备的操作工位旁，这类多层堆叠式警示信号灯是现场目视化管理的核心部件，承担着设备状态远距离传递、异常工况快速预警的作用，一线操作人员无需靠近设备操作面板，在十几米外就能通过灯层的点亮状态、发光颜色快速判断设备当前运行情况，大幅降低产线巡检的沟通成本，也能在设备触发故障、缺料、安全门异常开启等工况时第一时间传递告警信号，避免故障扩大引发生产停滞甚至安全事故。

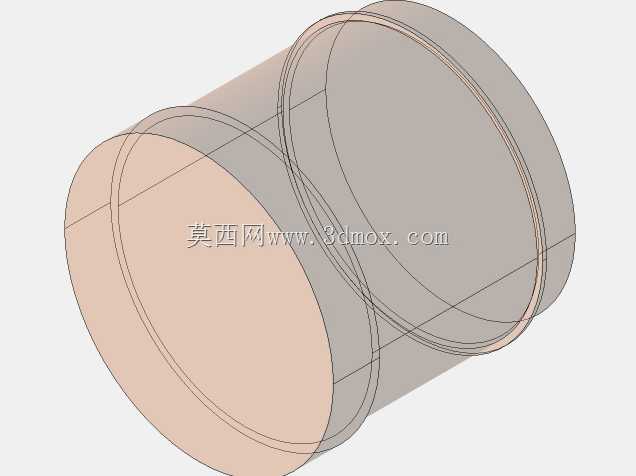

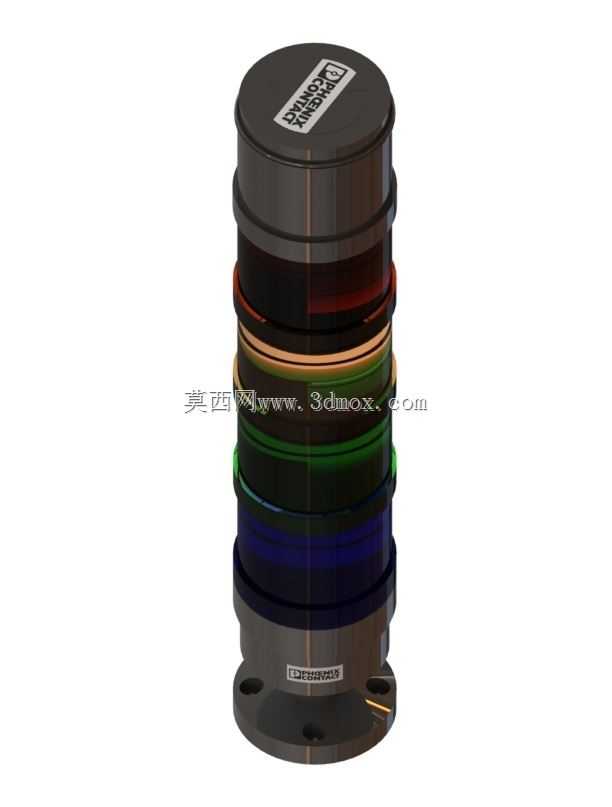

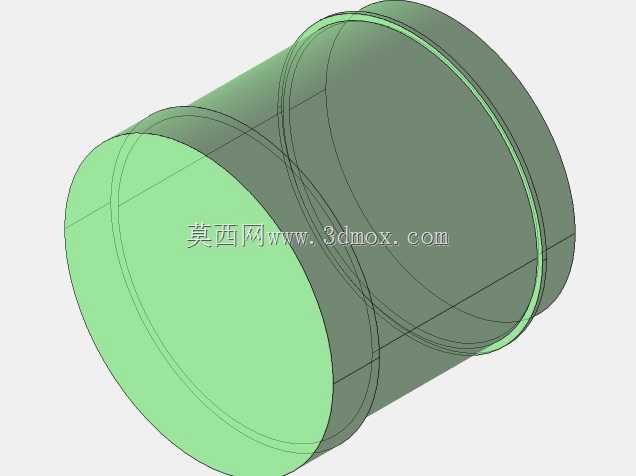

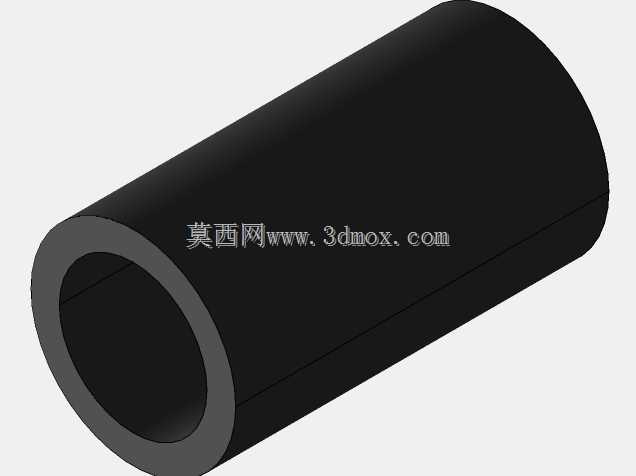

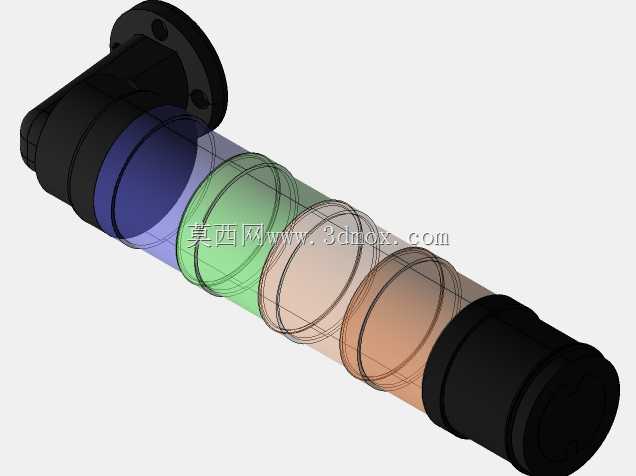

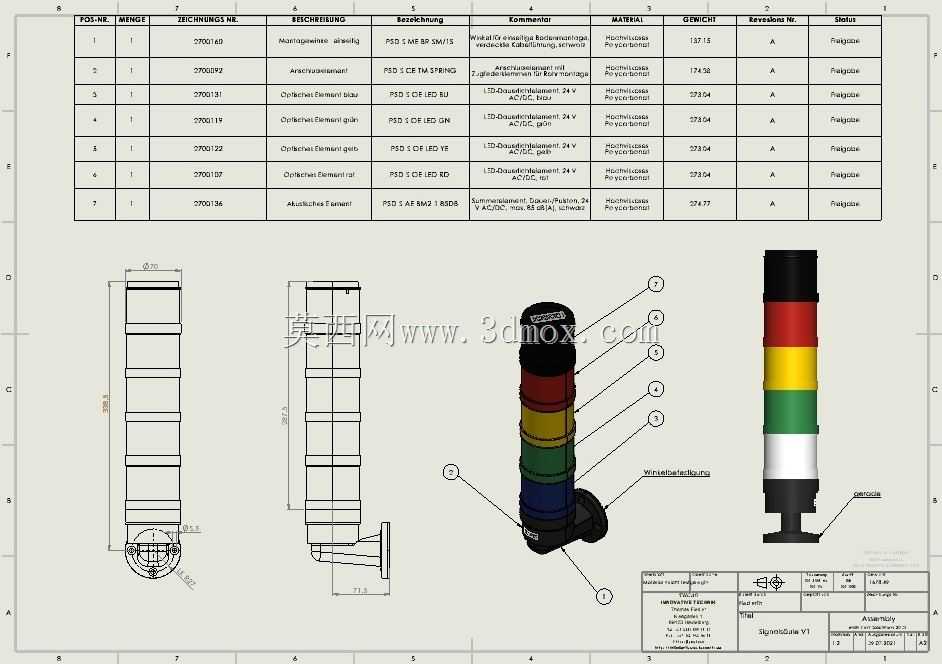

　　从结构设计逻辑来看，这款信号灯采用模块化层叠架构，每一层发光单元为独立可拆分模块，不同颜色的灯层可根据实际使用需求自由组合堆叠，常规配置下从下到上可设置绿、白、橙、红等不同发光色，分别对应设备正常运行、待机待料、预警提示、故障停机四类常见工况，部分场景下还可叠加蜂鸣层实现声光同步告警，适配不同嘈杂程度的车间环境。灯体外壳采用深色遮光隔层设计，相邻灯层之间设置不透光分隔结构，避免不同颜色的光线串扰，确保远距离识别时不会出现颜色混淆，每一层灯壳的透光部分采用匀光材质，让LED光源发出的光线均匀扩散，不会出现局部亮斑导致的识别偏差，即使在车间强光照明环境下也能清晰辨识灯态。

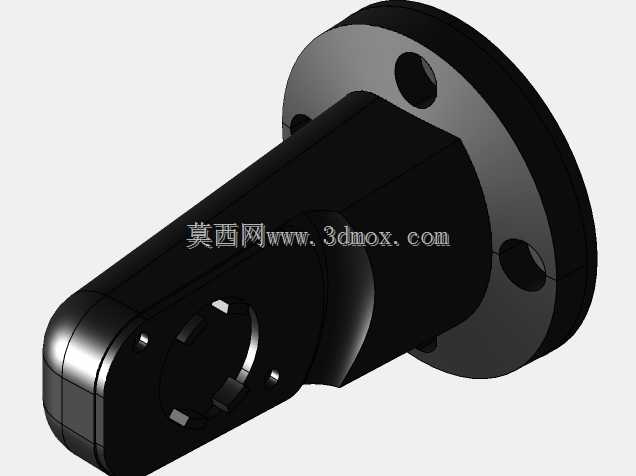

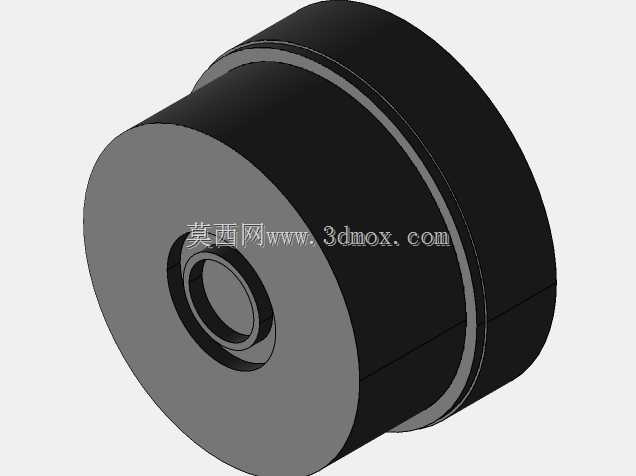

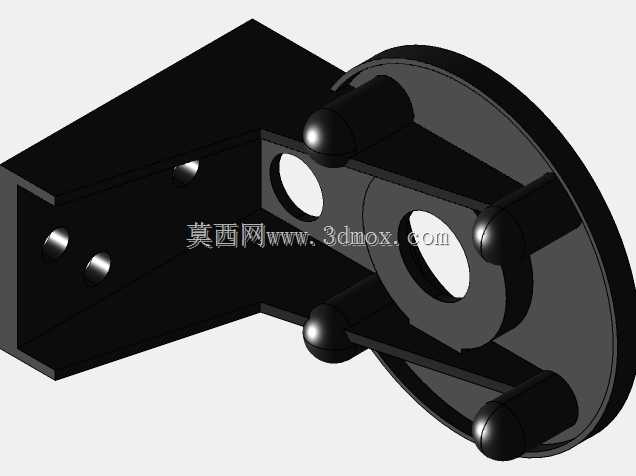

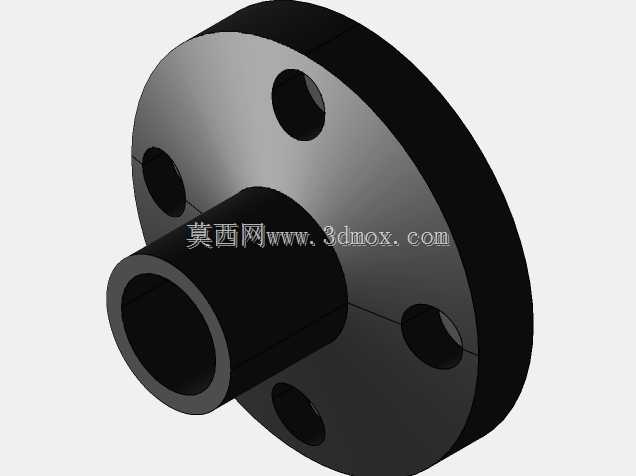

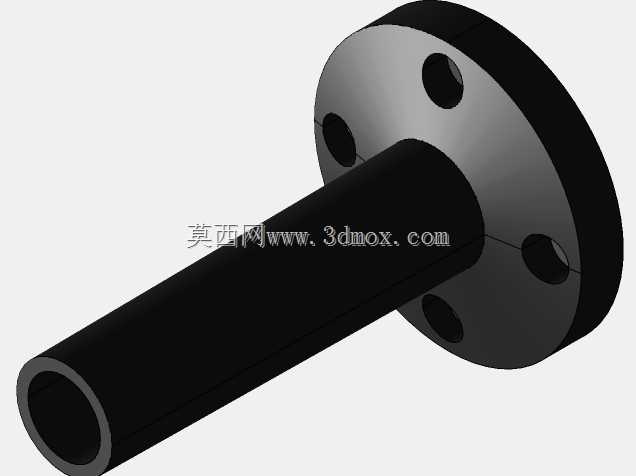

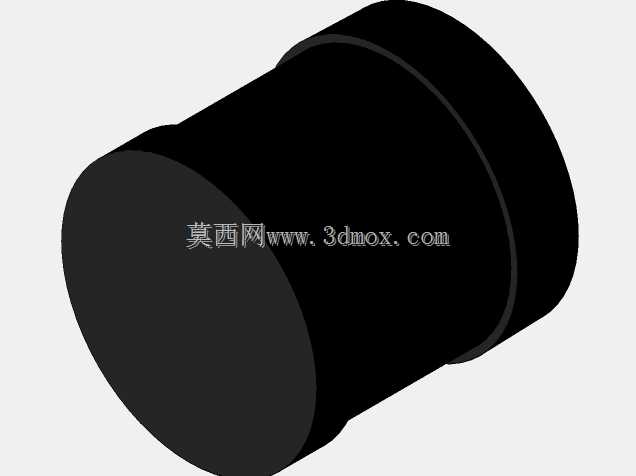

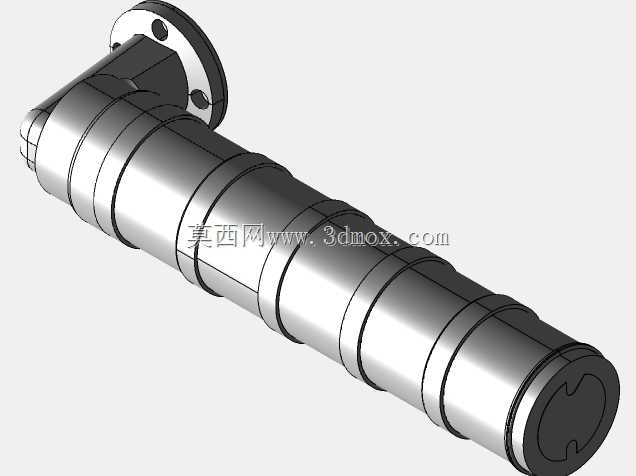

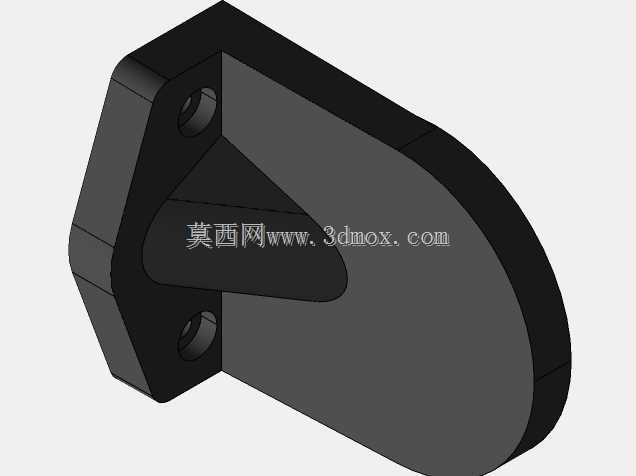

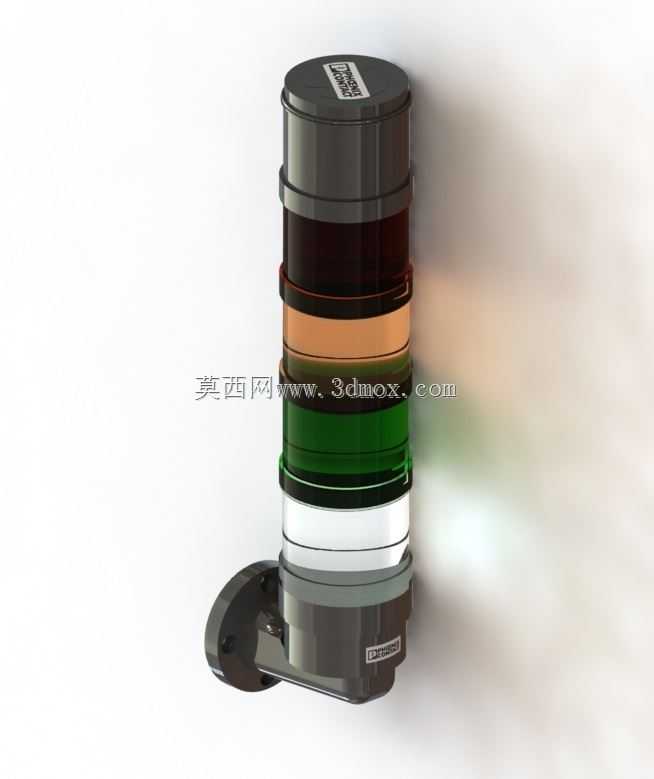

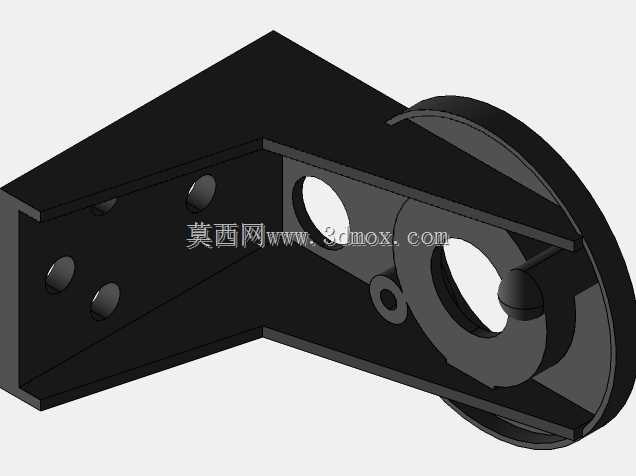

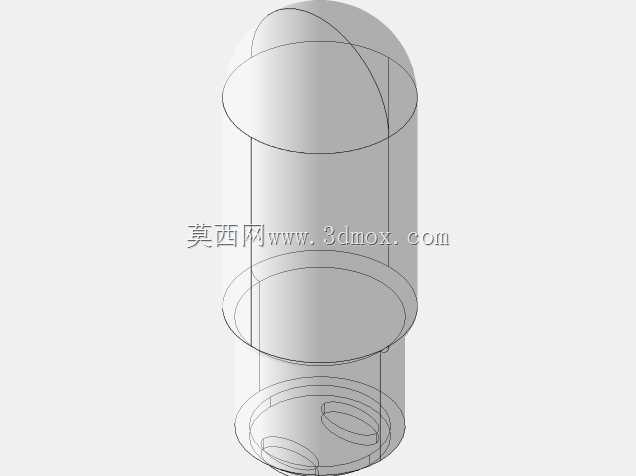

　　安装结构上，这款信号灯采用侧装弯臂支架设计，支架底部设置两个安装定位孔，可直接通过螺栓固定在设备顶部的安装平面、设备侧方的立柱或者产线防护栏的预留安装位上，弯臂的弯折角度经过校核，安装后灯体整体保持竖直向上的姿态，确保360度范围内的操作人员都能观察到灯的点亮状态，不会被设备自身结构或者周边工装遮挡。灯体整体为圆柱形态，外径控制在常规工业塔灯的通用尺寸范围内，整体高度根据堆叠的灯层数量适配，单灯层高度统一，方便后期维护时增减灯层或者更换损坏的发光单元，灯体顶部设置密封端盖，端盖与灯层、灯层与灯层、灯层与底座之间都设置密封胶圈，可适配车间多粉尘、少量切削油雾飞溅的使用场景，达到常规工业设备的防护等级要求，避免粉尘、水汽进入灯体内部导致电路短路。

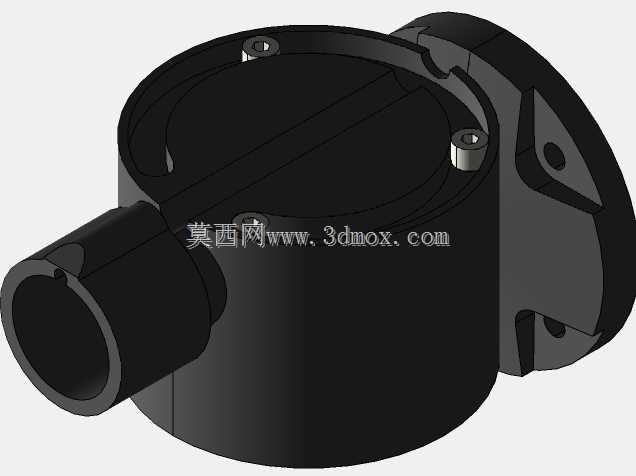

　　电路连接部分，底座侧面预留防水接线接口，接线端子采用快插式设计，现场安装时无需拆解灯体内部结构，直接将设备控制柜引出的控制线对应接入端子即可完成接线，每一层灯层的触点采用弹性接触结构，堆叠安装时自动完成电路导通，无需单独为每一层接线，大幅降低现场安装的接线工作量。在建模过程中，需要重点把控每一层灯壳的配合公差，相邻灯层的插接止口间隙控制在合理范围，既要保证拼接后无明显缝隙，也要确保拆装时无需过大外力即可拆分，遮光隔层的厚度要兼顾遮光效果和整体高度控制，避免灯层堆叠后整体高度过高影响设备周边的操作空间，弯臂支架的安装孔位要匹配行业通用的安装尺寸，确保该模型导出的工程图可直接用于配件选型或者自制加工，底座的重心位置要经过校核，安装后不会因为设备运行的振动出现灯体晃动、支架变形的问题，长期运行下仍能保持稳定的安装姿态。
