等径75度弯管螺旋导流叶片结构

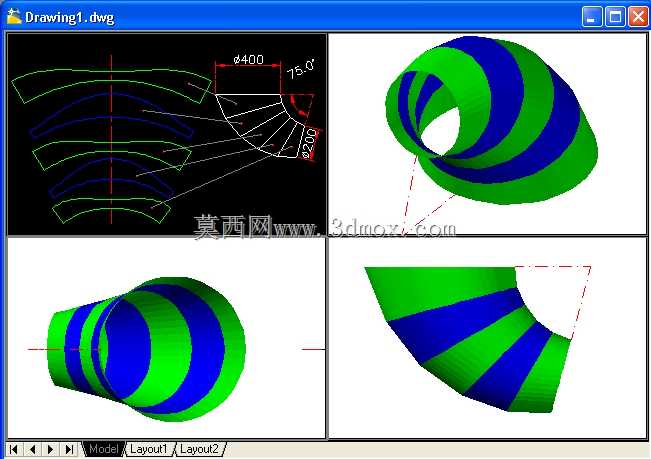

　　该结构主要应用于工业流体输送管路的转向段，在粉体气力输送、通风除尘、浆液输送等工况的管路弯头位置加装这类螺旋导流构件，能够有效降低管路转向处的流体阻力，减少介质在弯头内壁的冲刷磨损，同时避免粉体类介质在弯头背弧侧形成堆积堵料的问题。从结构设计逻辑来看，该导流叶片适配公称直径400mm的圆形管路，弯头转向角度为75度，叶片采用多段螺旋曲面拼接的形式，沿管路弯转的曲率方向连续排布，将弯头内部的通流截面分割为多个独立的螺旋流道，引导介质在转向过程中沿螺旋轨迹平顺流动，避免介质直接冲击弯头外侧壁面，同时消除弯头内侧的流体滞流区。设计过程中首先确定弯头的中心曲率半径，匹配400mm管径的常规管路安装空间要求，叶片的螺旋升角沿弯转路径逐步调整，

　　在弯头入口段升角较小，保证介质平顺进入导流流道，在弯转中段升角匹配转向角度逐步变化，在出口段升角逐步回落，保证介质流出弯头后能够快速恢复轴向流动状态，减少下游管路的流场紊乱。从安装边界来看，该导流构件的外轮廓完全贴合400mm管径的弯头内壁，不需要额外扩大弯头的外部尺寸，可直接嵌入焊接在标准弯头内部，适配现有常规管路的安装尺寸，不需要对上下游管路的连接结构做额外修改。叶片的分段设计充分考虑了加工可行性，每一段叶片的曲面都可以通过平面板材卷压成型后拼接焊接，不需要复杂的五轴加工即可完成制造，降低了构件的生产制造成本。在实际工况应用中，这类带螺旋导流的弯头相比普通无导流的弯头，局部阻力系数可降低40%以上，对于高磨损性的粉体输送工况，

　　弯头的使用寿命可提升2-3倍，同时能够有效降低管路输送过程中的压力损失，减少配套风机或输送泵的动力损耗。设计时还充分考虑了介质的通过性，每个分割后的流道通流截面面积不小于原管路截面的15%，避免大颗粒介质在流道内造成卡堵，叶片的边缘做了圆弧过渡处理，减少纤维类介质在叶片边缘的挂连缠绕。从结构强度角度，叶片的厚度根据输送介质的磨损特性可选3-6mm的耐磨钢板或普通碳钢材质，叶片与弯头内壁采用连续角焊缝连接，能够承受高速介质的长期冲刷，不会出现叶片脱落变形的问题。对于通风系统的弯头，加装该导流结构后还能够有效降低气流转向产生的气动噪声，改善车间管路的作业环境。在建模过程中，曲面的构建严格遵循螺旋线的扫掠逻辑，保证每一段叶片的曲面曲率连续，避免出现局部凸起或凹陷造成的流道突变，所有叶片的拼接位置都做了相切处理，保证流道内壁的顺滑，减少介质流动过程中的局部涡流。
