500瓦可旋转俯仰探照照明设备结构

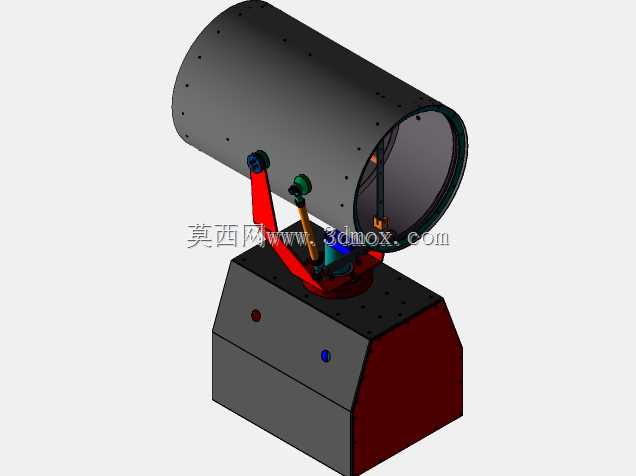

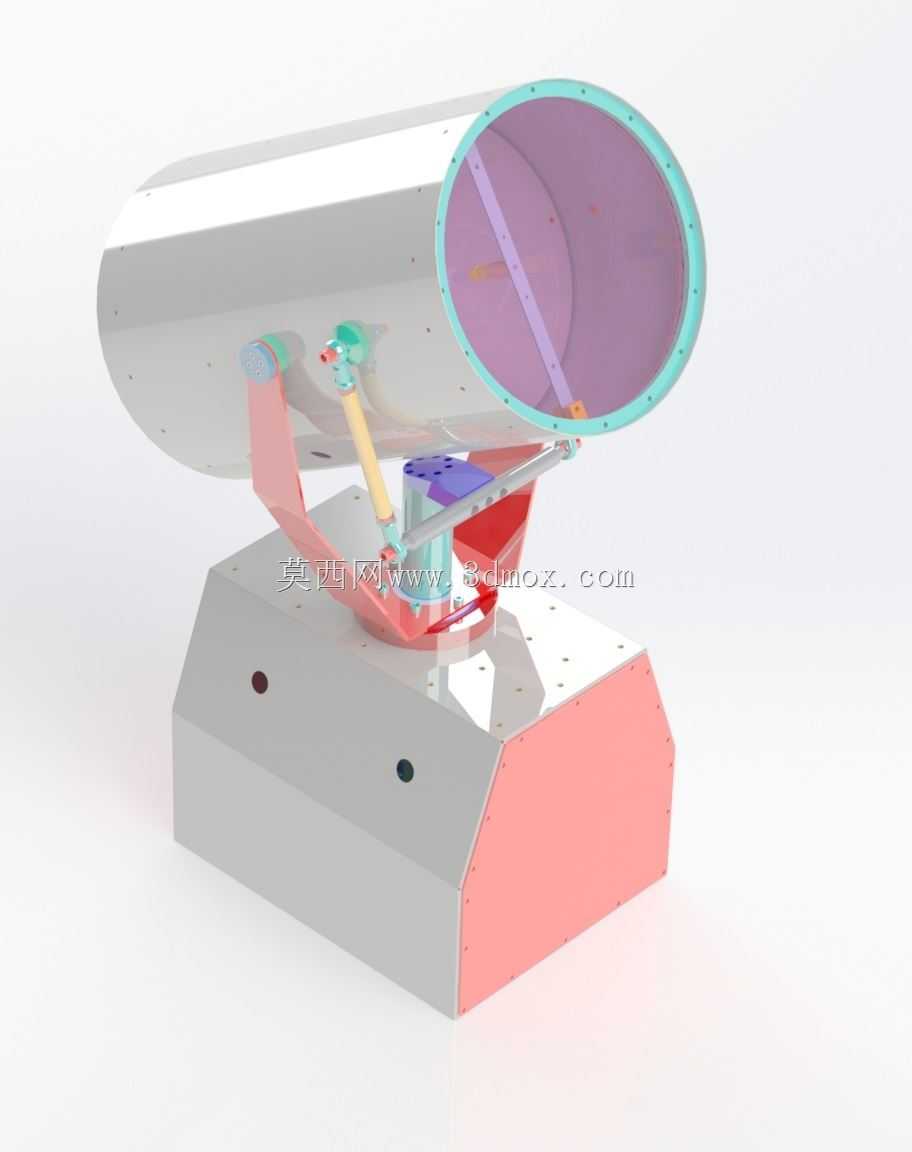

　　这款大功率探照照明结构，核心面向远距离定向照明场景设计，常见于边境哨所、港口码头、大型施工场地、野外作业矿区、海事搜救点位这类需要长距离强光覆盖的区域，也可作为高层消防作业、应急抢险现场的临时强光照明载体，解决大空间范围内的定点照明追踪需求。从结构设计逻辑来看，整套设备分为灯筒主体、俯仰调节支架、旋转底座三个核心功能模块，各模块之间的连接结构充分考虑了户外长期使用的稳定性，没有冗余的装饰性结构，所有外露部件都做了适配户外环境的结构避让，避免积水、积尘对转动副的卡滞影响。灯筒采用圆柱形密封腔体设计，筒身预留的安装孔位一方面用于内部光源组件、散热结构的固定，另一方面兼顾腔体内部的走线防护，前端透光件的压装结构做了阶梯式密封槽设计，

　　可配合密封胶圈实现户外防雨淋的防护等级，避免雨天使用时水汽进入灯腔内部造成光源损坏。俯仰调节结构采用双侧支撑的摇臂设计，一侧通过铰接副实现灯筒的角度转动，另一侧配套阻尼锁紧结构，可在+30°到-30°的垂直角度范围内任意角度锁止，调节过程中不会出现滑位、垂头的问题，摇臂与灯筒的连接位置做了加强筋结构，抵消大重量灯筒长期俯仰转动带来的连接应力，避免支架变形导致的角度偏移。底座部分采用下宽上窄的梯台结构，底部预留的安装孔位可直接固定在水泥基座、设备平台或者升降支架顶端，内部集成了水平旋转的驱动结构，可实现350°的水平方向转动，覆盖绝大多数方位的照明需求，底座侧面预留的操作点位分别对应电源接入、转动控制的接口，

　　布局紧凑不会额外占用安装空间。设计过程中充分考虑了设备的维护便利性，灯筒尾部预留了可拆卸的端盖结构，更换光源或者检修内部线路时不需要整体拆解灯筒，只需要打开端盖即可完成操作；转动副的位置都预留了润滑脂加注的点位，长期使用后可直接加注润滑脂维护，不需要拆解转动结构。整套结构的重心完全落在底座的安装支撑面范围内，不管是水平旋转还是俯仰调节过程中，设备重心都不会超出底座的支撑边界，不会出现侧翻风险，安装时只需要按照底座的孔位尺寸做好固定点位的预埋即可，不需要额外加装配重结构。灯筒内部的散热结构与筒身采用一体化导热设计，500瓦功率光源工作时产生的热量可通过筒身快速散出，避免内部积热导致光源寿命衰减，

　　筒身表面的散热结构没有采用外露的薄鳍片设计，避免户外使用时被异物磕碰变形影响散热效率。俯仰调节的传动结构采用了刚性连杆配合手动调节的设计，相比电动调节结构可靠性更高，在野外无供电或者控制线路损坏的情况下，依然可以手动调整照射角度，不会出现设备失效无法调整的问题；水平旋转结构同样预留了手动调节的冗余设计，极端情况下可脱离驱动机构手动转动灯头朝向，适配应急场景下的使用需求。整套结构的连接紧固件都采用了防松设计，所有转动配合的位置都设置了限位结构，俯仰调节到上下极限位置、水平旋转到左右极限位置时都会触发硬限位，避免调节超程扯断内部的连接线路，也不会因为超程导致结构碰撞损坏。从安装边界来看，底座的安装尺寸适配市面上绝大多数通用监控立杆、照明灯塔的顶部安装法兰，不需要额外做转接件即可完成装配，灯筒的外径尺寸控制在常规运输的尺寸范围内，整机组装完成后可直接通过普通货运方式转运，不需要做特殊的运输防护包装。
