康茂胜QP80系列短行程气缸结构

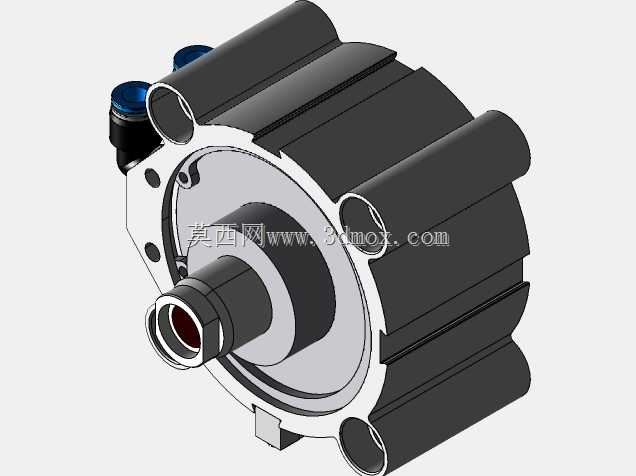

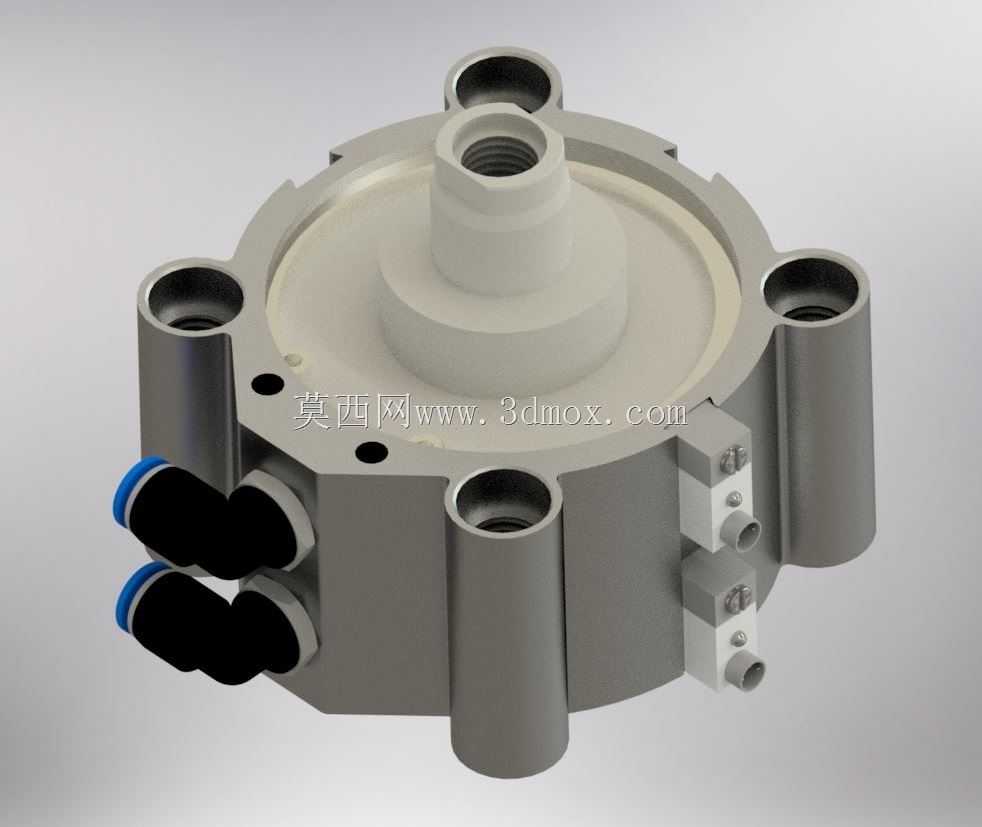

　　这款短行程气动执行元件，适配30毫米轮毂安装场景，在轻工自动化生产线、工装夹具工位、小型物料压紧机构中应用十分广泛，尤其适合安装空间局促、需要短行程高频往复动作的工位，比如电子元器件组装工位的工件压紧、包装线的物料定位、工装夹具的快速夹紧动作，都能看到这类结构的身影。不同于常规长行程气缸的细长结构，这款元件采用扁平化紧凑布局，整体轴向尺寸控制在极小范围内，缸体周边均匀布置四个安装通孔，可直接通过螺栓贯穿固定在安装基板上，不需要额外的安装支架，能最大程度压缩安装占用的空间，适配狭小的设备内部布局。从结构设计来看，缸体采用一体化硬质铝合金加工成型，表面做硬质氧化处理，兼顾轻量化与耐磨抗腐蚀特性，能适应车间内多粉尘、

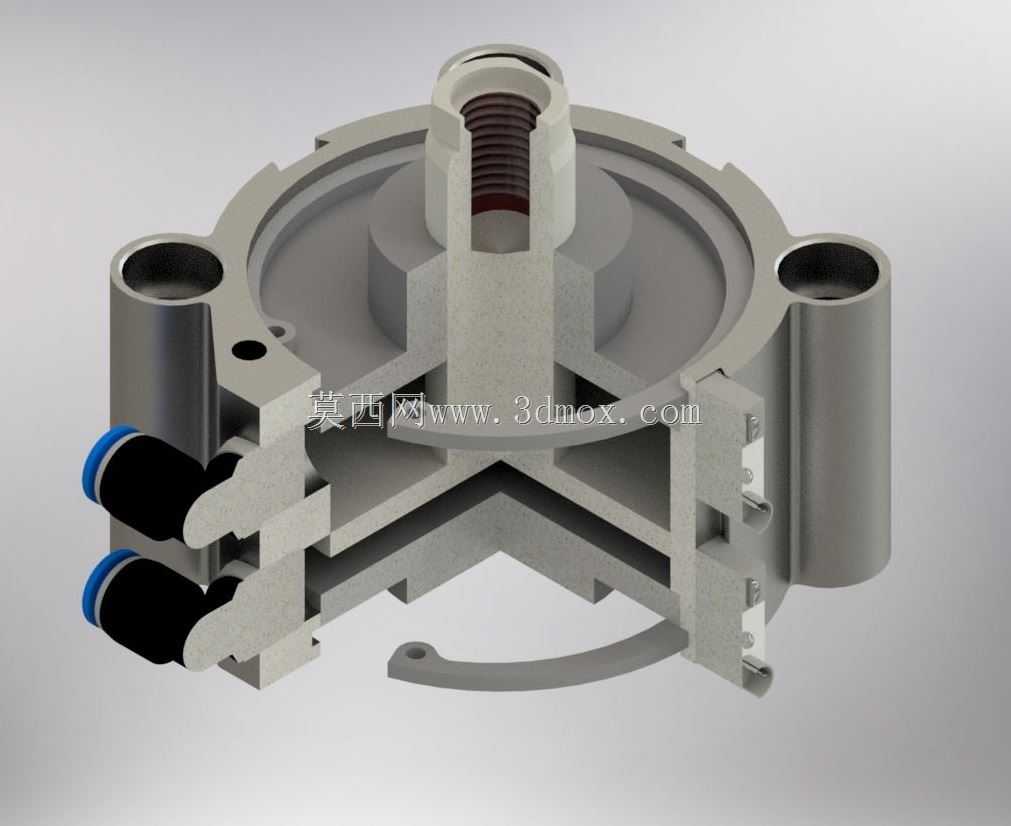

　　少量切削液飞溅的常规工业环境。缸体顶部设置居中的气路接口，侧面布置两组进出气接嘴，分别对应活塞的伸出与缩回气腔，气路接口采用标准管螺纹规格，可直接匹配常规气动快插接头，不需要额外转换接头，现场装配效率更高。活塞部分采用组合式密封结构，搭配耐磨导向环，在短行程高频动作下能有效降低密封件磨损，减少内泄漏，保证输出推力稳定，同时降低动作过程中的摩擦阻力，让活塞运行更平顺，不会出现低速爬行的问题。周边的四个安装凸台做了加厚处理，螺栓锁紧时不会出现缸体变形的问题，安装孔的位置度公差控制在0.02毫米以内，能保证安装后活塞轴线与安装面垂直，避免活塞运行时出现偏磨，延长元件使用寿命。侧面的气路接嘴采用内嵌式布局，不会突出缸体最大外轮廓，

　　安装时不会与周边其他零部件产生干涉，这点在紧凑布局的自动化设备里尤为重要，很多设备内部管线、元件排布密集，突出的接嘴很容易在装配或者维护时被磕碰损坏，内嵌式设计刚好规避了这个问题。从安装边界来看，这款元件的安装孔分布圆直径、缸体外径、轴向总高度都做了标准化设计，可直接替换同规格的其他品牌同类型短行程气缸，不需要修改安装基板的孔位，设备改造、备件替换时的适配成本极低。活塞的输出端面做了平整处理，可直接接触工件完成压紧动作，也可根据实际需求加装压头、吸盘等附件，适配不同的作业场景。在实际选型应用中，这类短行程气缸通常搭配二位五通电磁阀使用，根据工况需求可选择添加磁性开关，用来检测活塞的伸出与缩回位置，给设备控制系统提供动作到位信号，

　　实现全自动化的动作循环。设计这类元件的三维结构时，需要重点关注几个核心公差：一是安装孔的位置度，直接影响安装后的活塞对中精度；二是缸体内腔的圆柱度与表面粗糙度，决定了活塞密封的使用寿命与泄漏量；三是活塞端面与安装面的平行度，保证压紧工件时受力均匀，不会出现压偏损伤工件的问题。另外，气路接口的螺纹深度也需要严格控制，过深会导致接头拧入后触碰内部活塞，过浅则会导致接头锁紧不足，出现漏气甚至接头脱出的问题。这款结构的密封槽尺寸完全遵循气动密封件的标准尺寸规范，可直接采购标准密封件进行装配，不需要定制非标密封件，有效降低生产与后期维护成本。在气动回路设计中，这类气缸通常会在气路前端搭配调压阀，根据实际需要的压紧力调整供气压力，避免压力过大压伤工件，或者压力不足导致压紧不到位的问题；对于动作频率较高的工位，还可在气路中添加节流阀，调整活塞的伸出与缩回速度，减少动作冲击，降低设备运行噪音，同时延长元件的使用寿命。
