手动推进式硅胶施胶工具结构设计

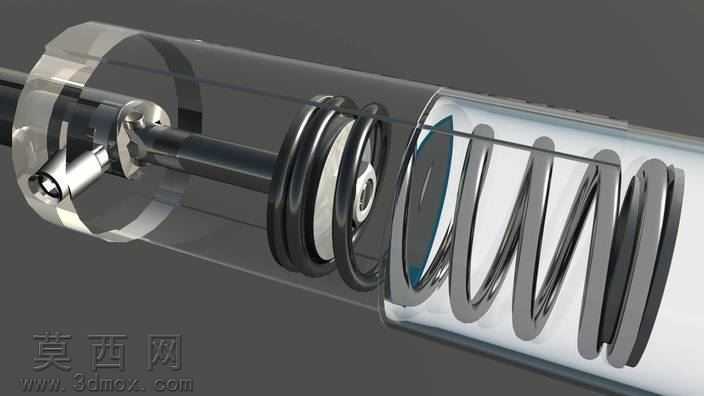

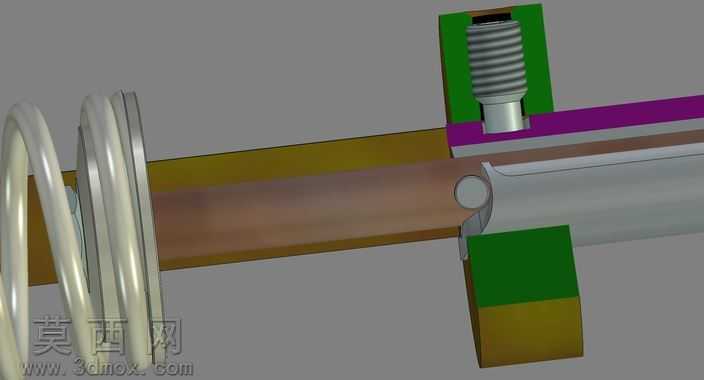

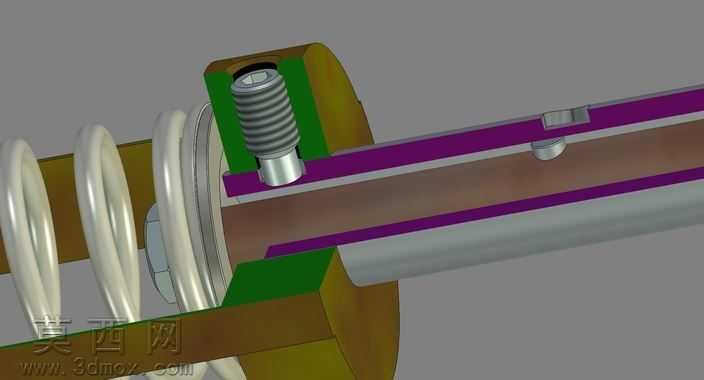

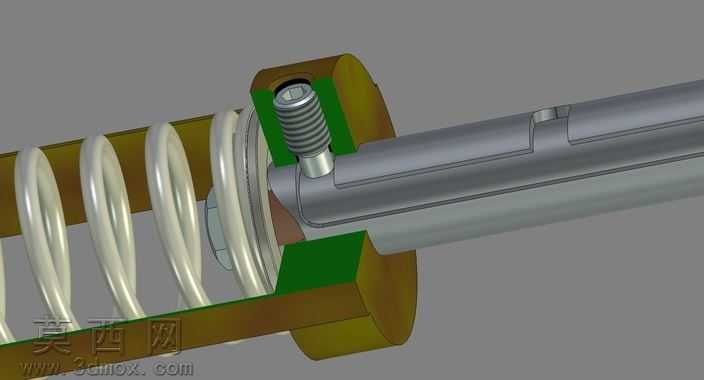

本作品为手动推进式硅胶施胶工具的三维结构设计，建模过程中首先对整体功能逻辑进行拆解，围绕手动施胶的省力性、出胶稳定性、操作便捷性三大核心需求搭建整体框架。建模阶段先完成核心承载筒身的构建，采用透明可视化的筒身材质设定，既还原实际产品中便于观察剩余胶量的实用设计，也能在渲染展示时清晰呈现内部的传动与施力结构。筒身内部依次设计了推杆组件、复位弹簧、活塞推块，推杆末端设置了符合人体工学的按压端帽，搭配绿色防滑材质，提升按压操作时的摩擦力与握持舒适度，避免施力过程中出现打滑问题。筒身前端设置了红色的调节旋钮结构，用于控制出胶通路的开合与流量大小，旋钮旁搭配金色的锁紧定位件，可在调节完成后锁定出胶开度，保证施胶过程中流量稳定，不会因误触改变出胶速率。出胶嘴采用锥形渐缩结构，能够适配不同场景的施胶需求，保证胶体挤出时线条均匀，减少断胶、溢胶问题。内部的复位弹簧经过参数化调试，线径、圈数、自由长度均匹配手动按压力度需求，按压推杆时弹簧压缩蓄积回弹力，松开后可自动带动推杆复位，为下一次施胶动作做好准备。筒身中部设置了透明的观察视窗环，可直观查看内部弹簧的运动状态与胶料剩余位置，方便使用者及时补充胶料。渲染阶段针对不同部件匹配了对应的材质属性：筒身采用高透PC材质，调整折射率与粗糙度参数还原塑料通透质感；金属推杆、弹簧、定位件采用金属材质，添加细微的磨砂纹理与环境反射效果，还原金属零件的加工质感；调节旋钮采用红色硬质塑料材质，出胶嘴采用白色工程塑料材质，按压端帽采用软质防滑橡胶材质，通过材质差异区分不同功能部件，提升整体模型的真实感。结构设计上预留了模块化替换空间，前端出胶嘴可根据施胶场景更换不同口径的型号，内部推杆行程可适配常规规格的硅胶管，整体结构无冗余零件，装配逻辑清晰，既满足手动施胶的功能需求，也兼顾了日常维护与零件更换的便捷性，解决了传统施胶工具出胶不均、复位卡顿、剩余胶量难以观察的常见问题。
