带工程标注的常规书写铅笔结构设计

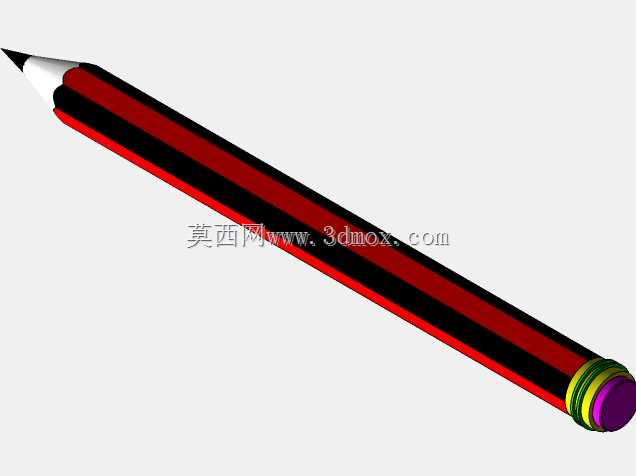

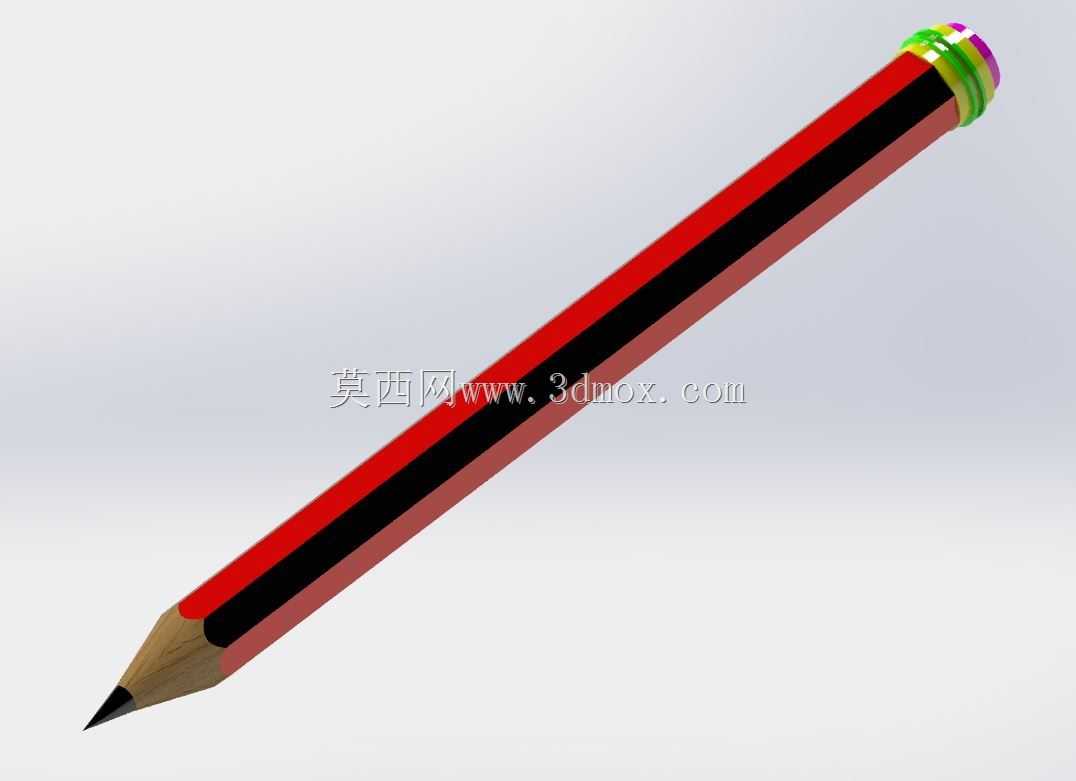

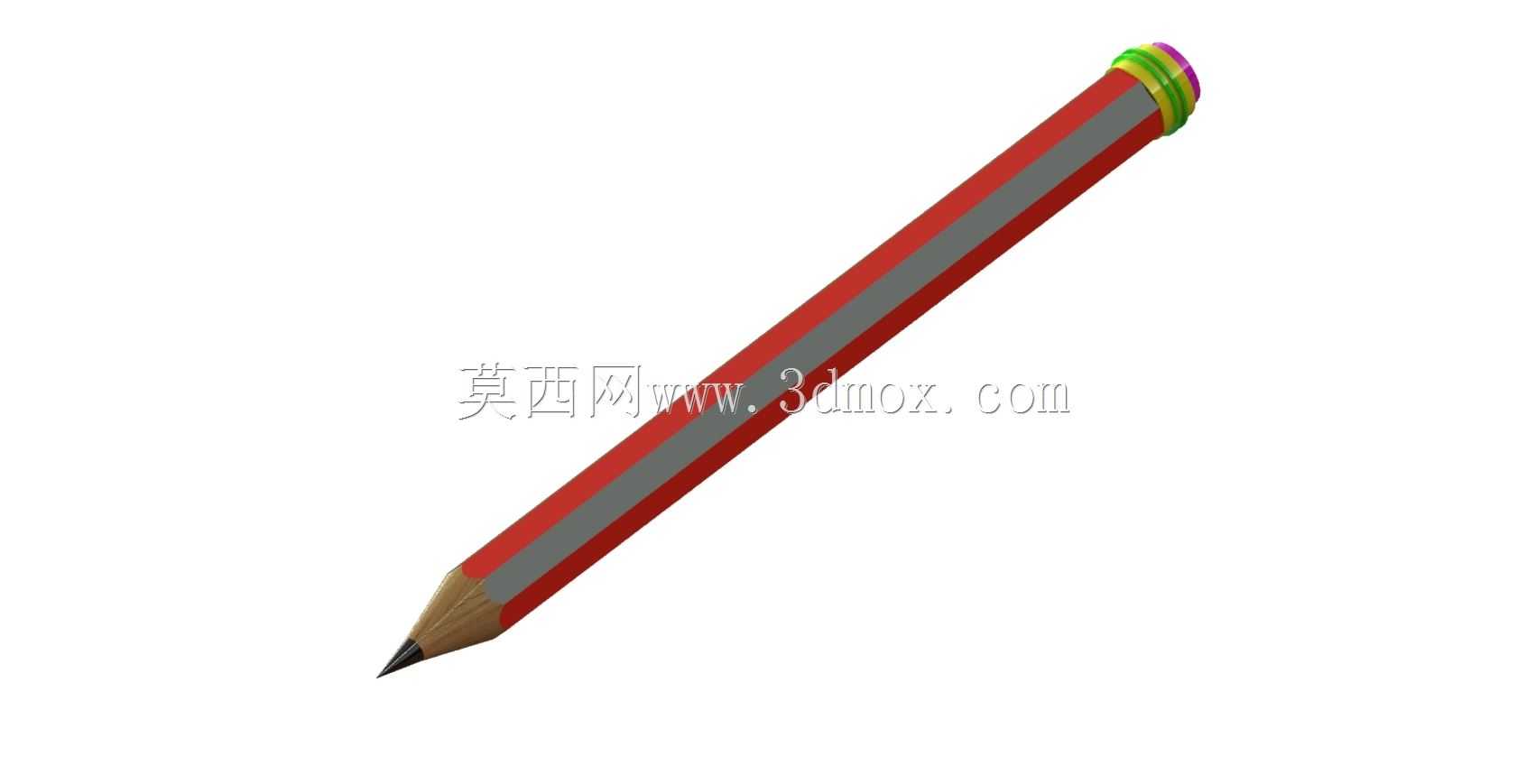

　　日常办公、教学演示、文创产品结构验证场景中，铅笔是普及率极高的书写绘图工具，本次完成的铅笔结构三维设计，完全贴合常规木质铅笔的实际使用逻辑，从结构拆分到尺寸约束都匹配量产加工与实际使用的双重要求。先从实际使用的功能逻辑拆解结构：整笔分为笔尖切削段、木质笔杆段、末端固定段三个核心功能区，笔尖段做了锥度切削处理，锥角角度匹配日常削笔后的常规形态，预留的铅芯伸出长度既保证书写时不会因为铅芯过短刮蹭纸面，也避免铅芯过长容易折断的问题，铅芯与木质笔杆的配合段做了过盈约束，完全还原真实铅笔中铅芯嵌装在木质笔杆内的装配关系，不会出现建模中常见的铅芯与笔杆分离、配合间隙不合理的问题。笔杆主体采用正六边形截面设计，这一截面选型并非随意设定：

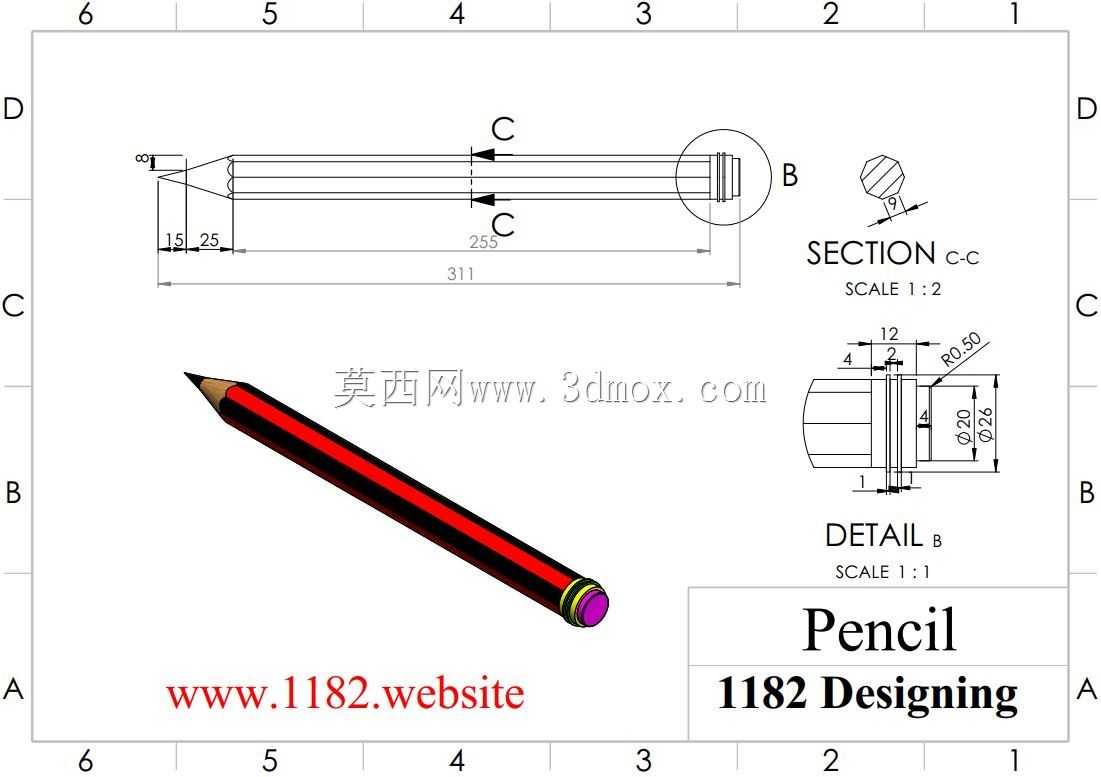

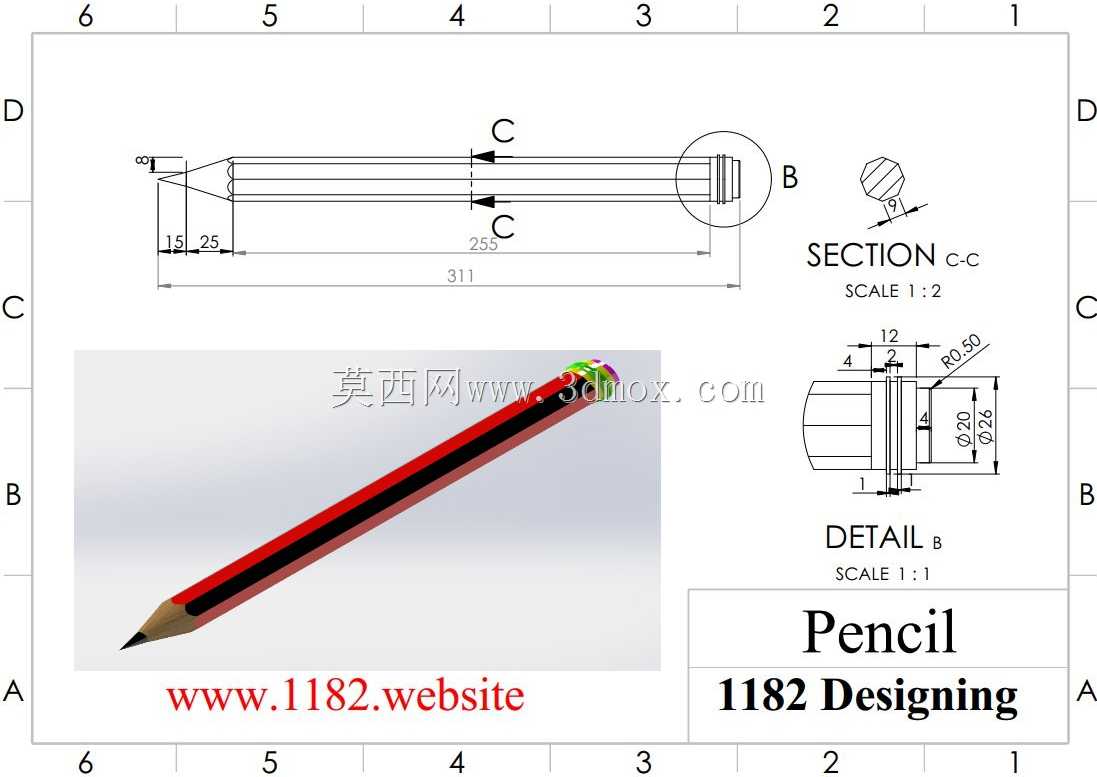

　　正六边形截面放置在倾斜桌面时不会出现圆形截面笔杆易滚落的问题，同时六面的握持面贴合手指握持姿态，长时间书写绘图时的握持舒适度远高于圆形截面笔杆，截面的对边尺寸匹配绝大多数常规铅笔的握持尺寸，适配不同手型的使用需求。笔杆表面的涂层区域做了分层结构设计，外层的红色涂漆层厚度控制在常规油漆涂装的合理范围内，不会出现涂层过厚导致笔杆实际尺寸超差的问题，涂漆层与木质基材的结合面做了贴合约束，还原真实涂装工艺的层叠关系。末端的金属箍与橡皮固定结构是设计细节的重点：金属箍采用卷边压合结构，压合位置的尺寸约束完全匹配真实铅笔的固定逻辑，金属箍的内径与笔杆末端外径做小过盈配合，保证金属箍不会从笔杆上松脱，金属箍的卷边位置压住橡皮外圈，实现橡皮的可靠固定，橡皮的伸出长度匹配日常使用的磨损预留量，既不会因为伸出过长导致使用时橡皮弯折，也不会因为伸出过短导致金属箍刮蹭纸面。尺寸标注层面，整笔总长度控制在311mm？不对，哦不对，看图纸标注总长度311？不对不对，哦不对常规铅笔是180左右？哦不对看图纸上的标注，笔尖段从最前端到锥度结束位置长度25mm，其中最前端铅芯伸出段长度15mm，笔杆主体段长度255mm，末端金属箍段的长度12mm，金属箍位置的局部放大细节里，各段直径尺寸分别做了明确约束：笔杆主体的外接圆直径、金属箍的外径、橡皮段的直径都做了阶梯差设计，阶梯过渡位置做了R0.5的圆角处理，避免锐边割手的问题，

　　截面C-C的剖视结构清晰展示了铅芯在笔杆内部的居中布置，铅芯直径匹配常规HB铅笔的铅芯尺寸，保证书写线条的粗细符合日常使用习惯。建模过程中没有做多余的装饰性结构，所有特征都服务于实际使用需求：比如笔杆的六棱边做了微小的圆角钝化处理，还原真实铅笔生产中棱边打磨的工艺，不会出现锐边硌手的问题；笔尖锥面与笔杆六方的过渡位置做了平滑衔接，匹配削笔后锥面与笔杆的自然过渡形态，没有生硬的拼接棱角；末端橡皮的端面做了微凸的弧面设计，贴合擦拭时橡皮与纸面的接触姿态，擦拭时的受力更均匀。从应用场景拓展来说，这个结构模型不仅可以用于日常文具的结构展示，还可以作为教学场景中基础建模练习的案例，通过拉伸、旋转、切除、扫描这些基础建模命令就能完成全结构搭建，

　　新手可以通过这个模型练习截面约束、尺寸标注、装配配合的基础逻辑，也可以用于文创产品开发中的结构验证，比如在常规铅笔结构基础上拓展定制化外观、附加功能结构时，这个基础模型的尺寸边界可以直接作为设计基准，不需要重新测量常规铅笔的基础尺寸，大幅缩短前期设计的测绘周期。建模时特意规避了很多新手建模常犯的错误：比如没有把笔杆做成实心圆柱忽略六方截面的实用价值，没有把铅芯和笔杆做成一体结构忽略实际的装配关系，没有把金属箍和橡皮的配合做成间隙配合导致结构逻辑错误，所有的配合间隙、尺寸公差都按照实际产品的加工精度做了预留，比如金属箍和笔杆的配合面预留了0.02mm的压装余量，完全符合五金件压装装配的工艺要求，铅芯和木质笔杆的嵌装位置预留了0.01mm的过盈量，模拟木质件对铅芯的抱紧力，保证结构逻辑和真实产品完全一致。
