异形多孔连接安装法兰盘结构设计

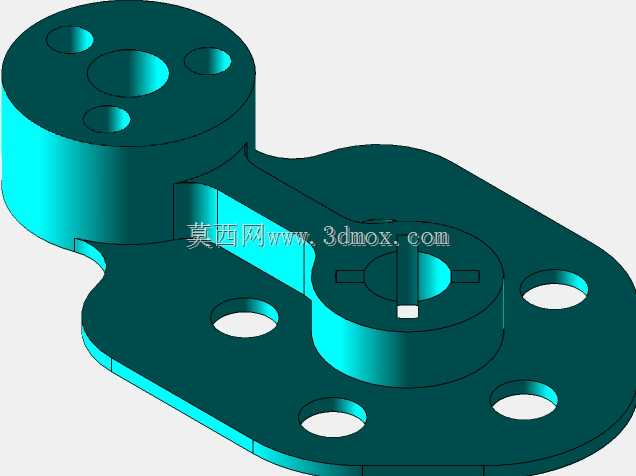

　　这类异形多孔连接构件，常应用在小型液压阀组集成安装、气动回路分气块固定、小型动力单元的端盖连接场景中，也可作为轻型传动机构的转接定位座，替代传统规则圆形法兰在空间受限的设备腔体内完成部件对接。从结构功能上看，构件主体采用非对称异形轮廓，一端为带中心异形槽的圆形凸台结构，中心槽用于和对接轴类零件的异形端头配合，传递扭矩同时限制周向转动，凸台周边均匀分布四个贯通安装孔，用于穿设螺栓完成和对接部件的端面压紧；另一端为延伸出的耳状平板结构，平板上开设两个贯通光孔，用于将整个构件固定在设备基座或墙板上，两段结构之间通过R圆弧平滑过渡，避免直角处的应力集中，同时减少加工时的刀具接刀痕迹。

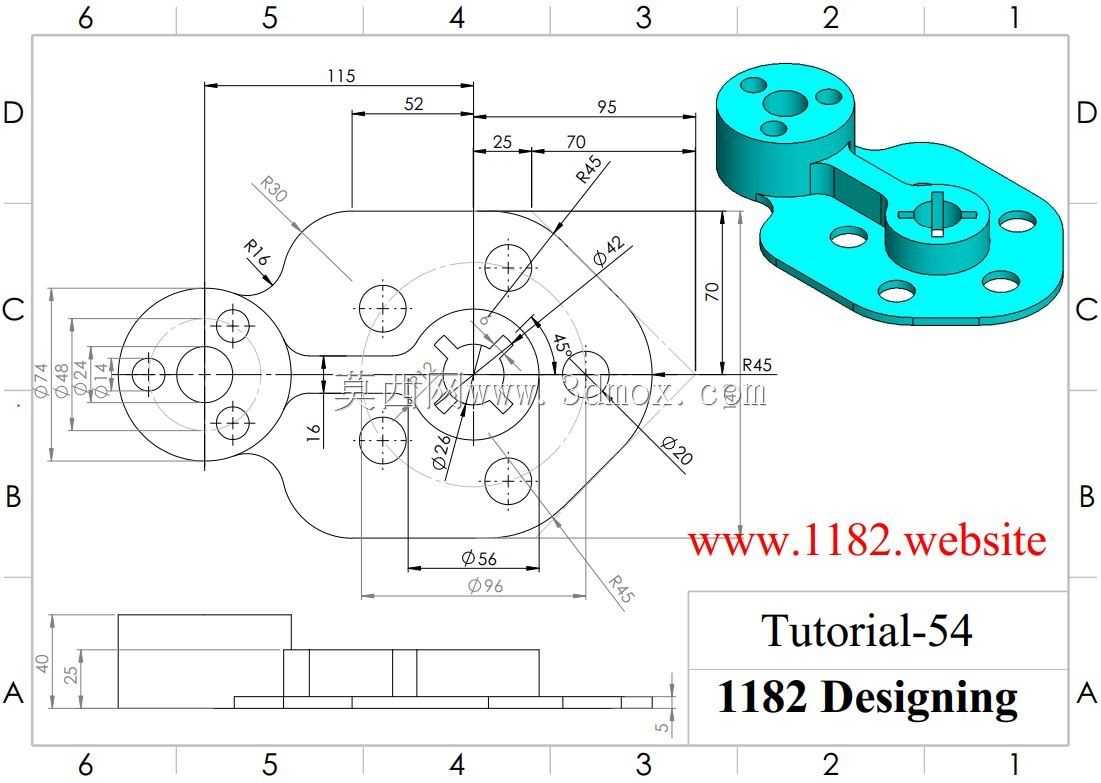

　　设计过程中首先要确认对接部件的安装边界，对接端的圆形凸台直径为42mm，凸台中心到固定端最远孔位的水平距离为95mm，整体构件的最大宽度方向尺寸为70mm，安装时需要预留的最小平面空间为115mm×70mm的矩形区域，固定端的两个安装孔中心距为45mm，凸台端四个安装孔分布在直径56mm的节圆上，和中心异形槽保持足够的壁厚，避免螺栓锁紧时出现局部变形。中心异形槽的尺寸需要和对接轴的端头完全适配，槽边设置微小的倒角，方便装配时的导向导入，同时避免装配过程中刮伤对接零件的表面镀层。

　　从加工工艺角度考虑，这类零件通常采用铝合金或45号钢毛坯铣削加工，轮廓上的多处R16、R30、R45圆弧过渡，在数控铣加工时可以通过圆弧插补一次成型，不需要额外的钳工修磨；所有安装孔的孔口都设置0.5mm的倒角，去除钻孔产生的毛刺，避免螺栓锁紧时毛刺垫在结合面之间造成安装间隙。零件的厚度方向，凸台部分比平板部分高出一定尺寸，装配时凸台端面可以嵌入对接部件的定位沉孔中，实现径向的辅助定位，降低螺栓承受的剪切载荷，平板部分的底面为完整的精加工平面，平面度控制在0.02mm以内，保证和安装基座贴合时没有缝隙，避免长期受振动出现螺栓松动。

　　实际选型使用时需要注意，这类非对称结构的转接件，安装时要确认受力方向，固定端的两个耳板要对准载荷的主要传递方向，避免耳板根部承受过大的弯曲力矩；如果应用在有密封要求的液压或气动场景，凸台端的结合面需要加工密封槽，安装O型密封圈实现端面密封，此时要注意密封槽的位置不能和周边的安装孔发生干涉，槽的深度和宽度要匹配所选密封圈的线径，保证压缩量在合理范围内。另外零件上的所有贯通孔，除了螺栓穿设的光孔外，没有多余的减重孔设计，保证构件整体的刚性，在承受一定的冲击载荷时不会出现断裂变形，适合在中小型自动化设备、小型动力泵站、轻工机械的部件转接场景中使用，相比规则的圆形法兰，这种异形结构可以在有限的安装空间内同时完成扭矩传递和基座固定两个功能，减少额外的转接零件数量，压缩设备的整体装配空间。
