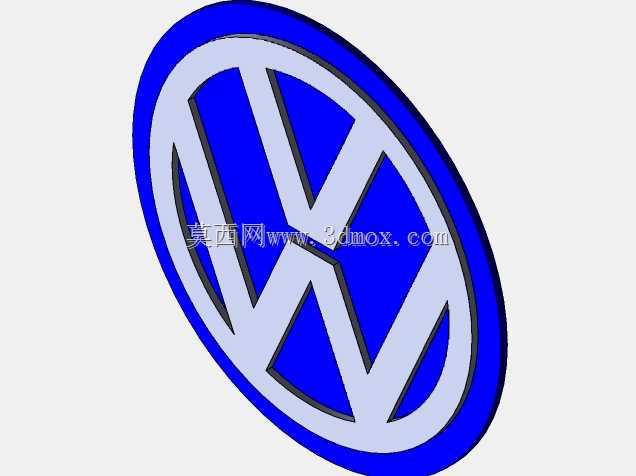

大众汽车品牌标识三维结构设计

　　在汽车外饰零部件的设计体系中，品牌标识是承担品牌视觉识别功能的核心外饰件，其安装位置覆盖车头进气格栅中央、尾门中央、轮毂中心盖、方向盘中央等多个整车视觉焦点区域，不同安装位的标识需要匹配对应位置的安装曲面、装配间隙与周边件的配合公差。本次设计的大众品牌标识，采用经典的圆形外轮廓搭配内部VW字母组合的结构，整体造型严格遵循品牌视觉规范的比例要求，外圆环的宽度、内部V与W字母的笔画粗细、字母与外圆环的间距均经过参数化约束，确保不同尺寸缩放时视觉比例的一致性。从结构设计层面来看，标识的背部需要根据不同安装位的固定方式设计对应安装结构，比如格栅安装位需要设计卡接脚与定位柱，与格栅上的安装孔位实现过盈卡接，同时预留0.1-0.

　　2mm的装配间隙避免安装后出现应力集中导致的表面缩痕；尾门粘贴式安装的版本则需要在背部设计平整的背胶粘贴面，保证3M胶的粘贴接触面积达到95%以上，同时在边缘设计0.3mm的溢胶槽，避免背胶受压溢出污染周边漆面。标识的正面设计需要考虑户外使用的耐候性要求，外圆环与内部字母采用镀铬质感的表面处理方案，蓝色填充区域采用耐UV的烤漆工艺，设计时需要在不同颜色区域的分界处设计0.15mm的台阶差，避免喷漆过程中出现串色问题，同时台阶的边角做R0.1mm的圆角处理，防止镀铬层出现毛刺或积铬缺陷。从尺寸边界来看，常规车头使用的标识外圆直径控制在120-150mm区间，厚度根据安装位的空间限制控制在8-12mm，

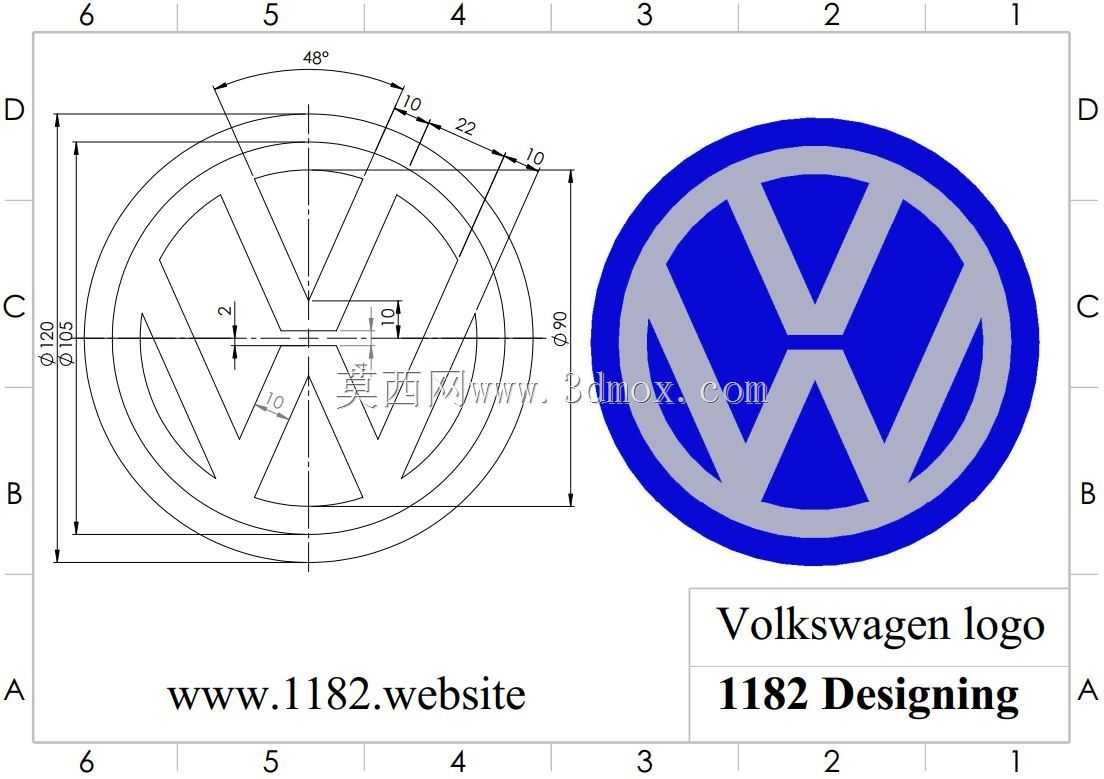

　　背部的安装卡脚高度根据格栅的安装面深度做适配调整，确保安装后标识表面与格栅曲面的齐平度误差控制在0.5mm以内，避免出现高低差影响视觉质感。轮毂中心盖使用的小尺寸标识外圆直径通常为60-70mm，厚度控制在3-5mm，背部设计卡接环与轮毂中心的安装槽配合，需要考虑轮胎高速旋转时的离心力作用，卡接结构的抱紧力需要满足150N以上的拉拔力要求，防止车辆高速行驶时标识脱落。方向盘上的标识则需要考虑安全气囊爆破时的冲击要求，标识的固定结构需要设计弱化槽，在气囊弹出时标识能够按照预设的路径脱落，避免形成飞溅物对驾乘人员造成伤害。建模过程中首先绘制外圆的基准轮廓，通过草绘约束外圆的直径与圆环宽度，再绘制内部VW字母的轮廓线，

　　通过角度约束保证V形结构的顶部夹角为48度，字母的笔画倾斜角度与外圆环的弧度做相切约束，确保线条过渡流畅无拐点。完成曲面建模后对所有边角做倒圆角处理，外边缘的圆角根据标识尺寸调整R值，避免尖锐边角造成的磕碰风险，同时提升表面处理的良率。背部的安装结构需要根据具体车型的安装点位置做参数化调整，建模时将安装结构的定位尺寸设置为可编辑参数，方便适配不同车型的安装需求。在实际装车应用中，品牌标识不仅承担品牌识别的功能，其装配精度也直接影响整车的外饰精致感评价，设计过程中需要反复验证标识与周边零件的间隙面差，比如与格栅镀铬条的间隙需要控制在均匀的1mm，与尾门漆面的贴合度需要通过塞尺检测，确保无明显缝隙避免积水积灰。同时标识的表面性能需要满足整车的环境试验要求，包括1000小时的耐盐雾试验、500小时的耐UV老化试验、-40℃到85℃的温度循环试验，确保在各种极端气候条件下标识不出现褪色、镀层脱落、开裂等问题。对于新能源车型的发光标识版本，还需要在内部预留LED光源的安装空间，设计导光结构与匀光层，保证标识发光时的亮度均匀性达到85%以上，同时做好背部的密封结构，满足IP67的防水等级要求，避免雨天行车时水汽进入导致电路短路。
