带挂钩式拉伸复位弹簧结构设计

　　在各类需要提供复位拉力、张紧维持、载荷缓冲的机械结构场景中，带两端挂钩的拉伸弹簧是应用频次极高的弹性元件，小到日常的门窗回弹结构、电器开关复位机构，大到工业设备的张紧轮组、工程机械的限位回弹结构、自动化产线的夹具复位单元，都能见到这类零件的身影。不同于压缩弹簧依靠端面承压传递弹力，拉伸弹簧的工作逻辑是在自由长度状态下圈与圈紧密并紧，承受轴向拉力时各圈逐步分离产生反向收缩力，这一特性决定了它的设计逻辑和压缩弹簧存在本质区别。

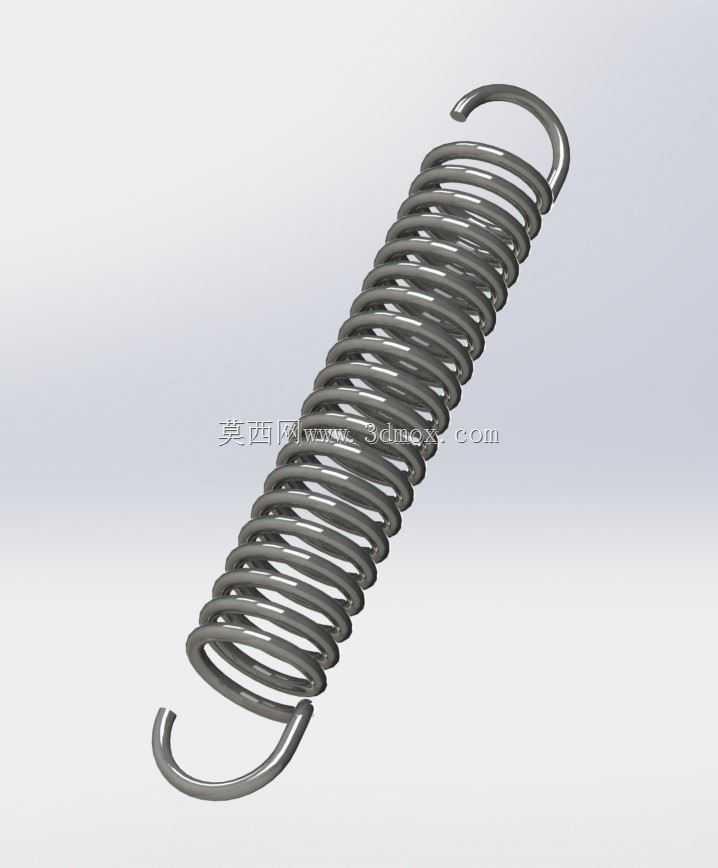

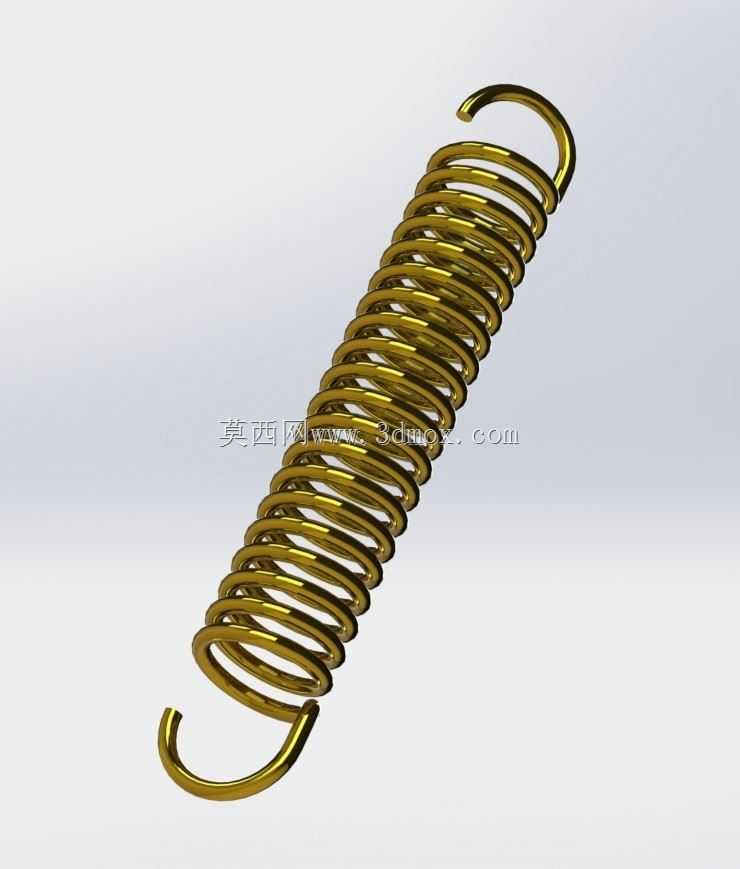

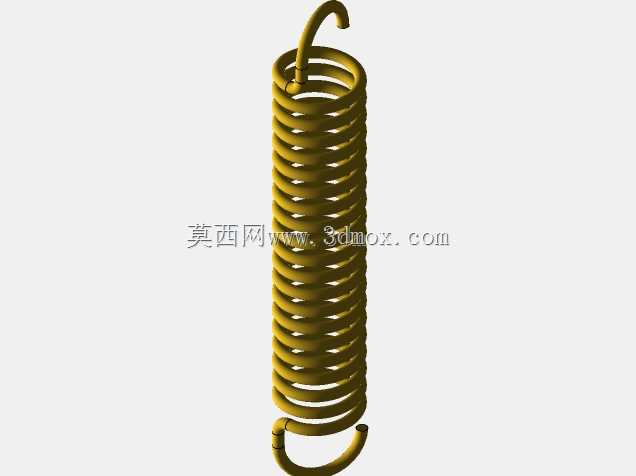

　　从结构设计角度看，这款弹簧两端采用了一体成型的半圆挂钩结构，挂钩的弯曲半径经过匹配计算，既避免了弯曲半径过小导致的折弯处应力集中，也不会因为半径过大占用过多安装空间，挂钩的开口方向与弹簧轴线保持平行，能适配绝大多数挂接式安装场景，不需要额外加工连接座即可直接挂装在固定销柱上，大幅降低装配环节的零件数量与加工成本。弹簧本体的圈体部分采用等节距密绕设计，自由状态下各圈之间无明显间隙，这一设计能保证弹簧在初始受拉阶段就可以提供稳定的弹力输出，不会出现空行程问题，弹力随拉伸长度的变化线性度更好，便于在设计阶段精准计算不同拉伸量对应的载荷值。

　　在实际选型应用中，首先需要明确安装边界的两个核心尺寸：一是弹簧的自由长度，即两端挂钩最外侧端点之间的距离，这个尺寸需要匹配安装位两个挂接点的最小间距，保证弹簧在未受拉状态下不会出现松脱晃动；二是弹簧的中径与线径参数，线径决定了弹簧的最大承载能力，中径则和弹簧的刚度系数直接相关，相同线径下中径越大弹簧刚度越低，相同拉伸量下提供的弹力越小，设计时需要根据实际需要的复位力大小匹配对应参数，避免刚度过大导致操作力超标，或是刚度过小导致复位不到位。

　　考虑到拉伸弹簧的失效大多出现在挂钩与圈体的连接位置，这款模型在建模阶段特意对挂钩过渡段做了曲率平滑处理，没有出现直角折弯的结构，能有效降低交变载荷下的应力集中系数，提升弹簧的疲劳寿命，适配需要频繁往复拉伸的工作场景，比如自动化设备的往复运动机构、频繁开合的防护门结构等。弹簧的表面采用了镀锌钝化处理的工艺预设，既可以提升零件的防锈能力，适配潮湿、多粉尘的工业工作环境，也能降低圈体之间的摩擦系数，减少反复伸缩过程中的磨损，长期使用也不会因为圈体锈蚀出现卡滞、弹力不均的问题。

　　在装配适配性上，这类挂钩式拉伸弹簧不需要配套的导向轴或是安装套筒，仅需要在两个相对运动的部件上设置对应直径的挂装销柱即可完成安装，销柱的直径需要略小于挂钩的内圈直径，预留0.2-0.5mm的装配间隙，既保证弹簧摆动时不会卡滞，也不会因为间隙过大导致弹簧工作时出现滑脱问题。在张紧轮组的应用场景中，这类弹簧可以持续为张紧轮提供贴紧皮带的压力，补偿皮带长期使用后的伸长量，避免传动打滑；在夹具结构中，弹簧可以在驱动装置卸力后自动带动夹头复位，不需要额外设置复位动力源；在各类限位结构中，弹簧可以在部件运动到极限位置时提供缓冲拉力，避免硬碰撞导致的零件损坏。

　　建模过程中严格遵循弹簧加工的工艺逻辑，圈体的螺旋升角、挂钩的折弯角度都和实际加工参数保持一致，没有出现工艺无法实现的理想化结构，导出的模型可以直接用于装配干涉检查、运动仿真模拟，在做整机结构设计时可以直接调用，不需要再对弹簧的结构细节做二次调整，能有效缩短结构设计阶段的零件建模周期。需要注意的是，在做运动仿真时需要根据实际选用的材料参数设置对应的刚度、阻尼系数，保证仿真结果和实际工作状态的一致性，避免出现模拟状态和实际装配后弹力偏差过大的问题。
