承插式开口销管路连接接头结构设计

　　在低压流体输送、小型液压回路、气动管线以及常规机械设备的管路布设场景中，承插式开口销接头是应用频次极高的可拆卸连接件，这类接头不需要额外加工螺纹，也不需要焊接工序，仅依靠承插配合加开口销的锁止结构就能实现管路的快速对接与拆解，非常适合需要频繁拆装维护、现场施工空间有限的管路布设场景，比如小型机床的冷却管路、车间压缩空气分支管线、农业灌溉的临时输水管路、普通化工设备的常温低压流体输送管路，都能见到这类接头的应用。

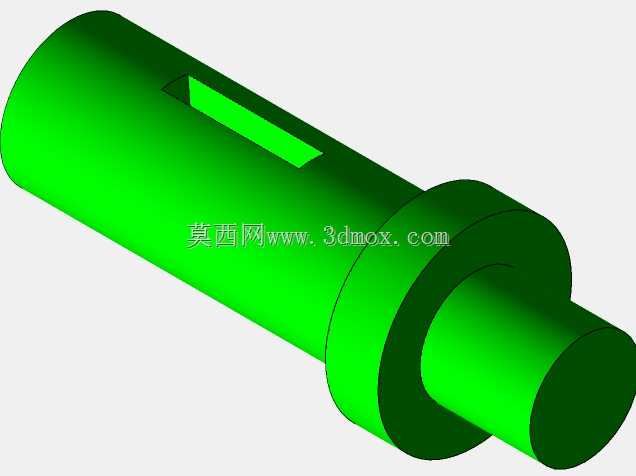

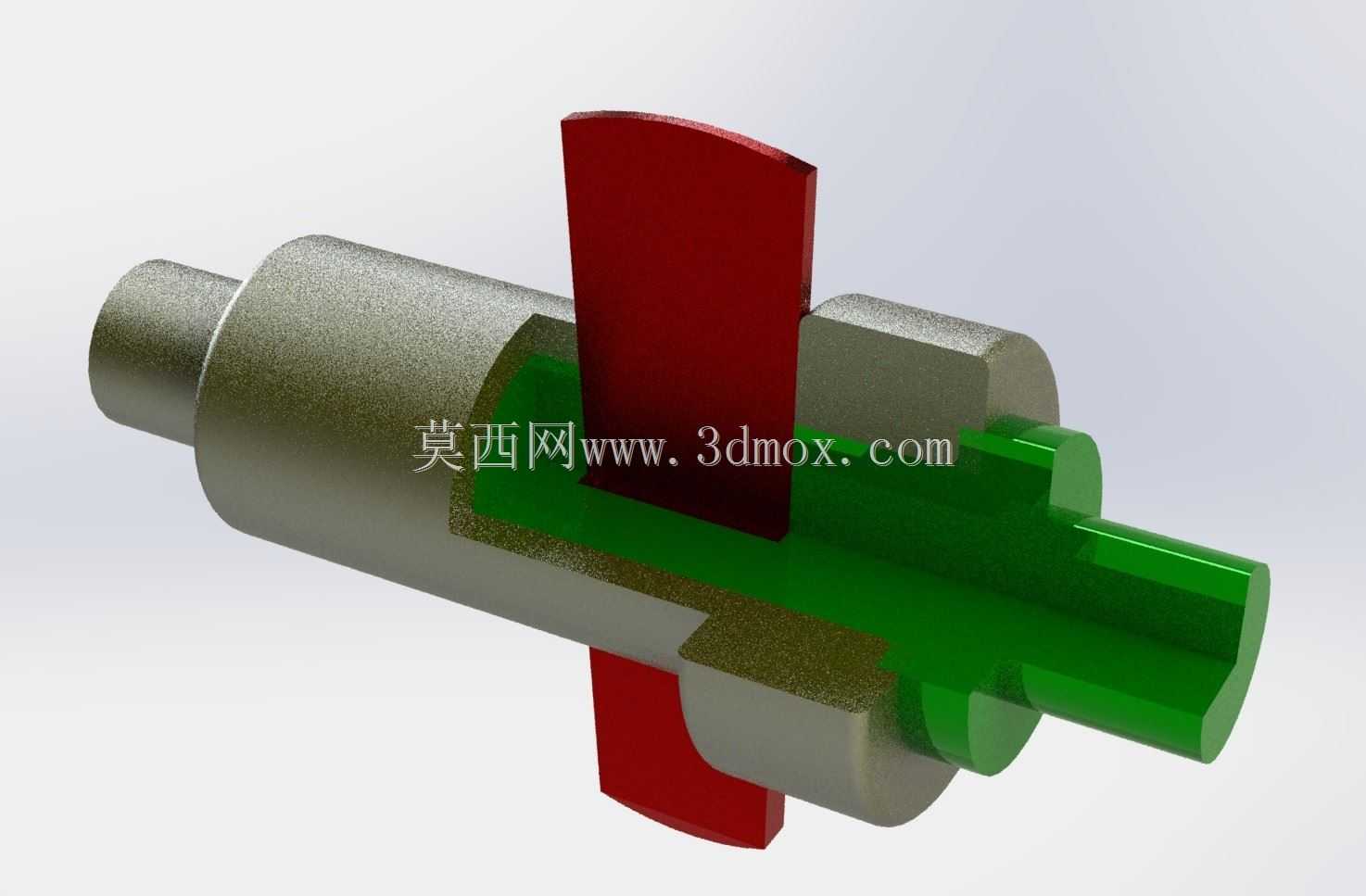

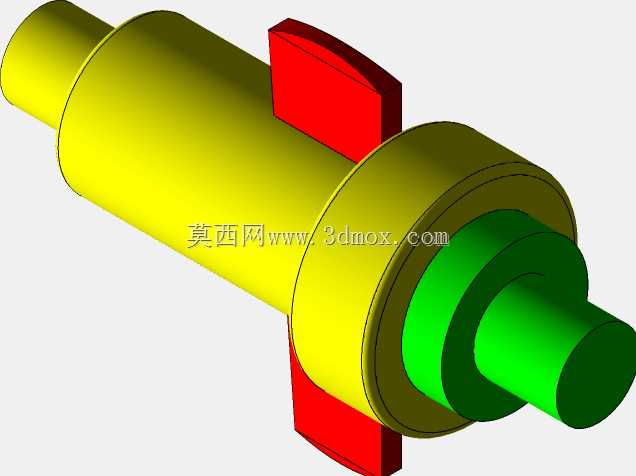

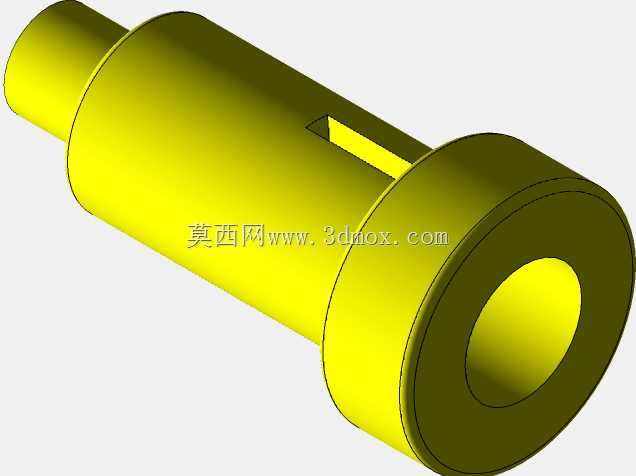

　　从实际使用的功能逻辑来看，这类接头分为承口端与插口端两个核心配合部分，承口端的内孔尺寸与插口端的外圆尺寸做间隙配合设计，装配时只需要将插口端直接插入承口端的内孔中，对齐两者预先加工好的径向销孔，再穿入对应规格的开口销，掰开开口销的尾部支脚就能完成锁止，整个装配过程不需要专用工具，普通操作人员徒手就能完成，后期维护拆解时只需要掰直开口销支脚，敲出开口销就能分离两端管路，相比螺纹接头不会出现锈死、螺纹滑牙导致无法拆解的问题，也不会像法兰接头那样需要拧紧多组螺栓，拆装效率提升十分明显。

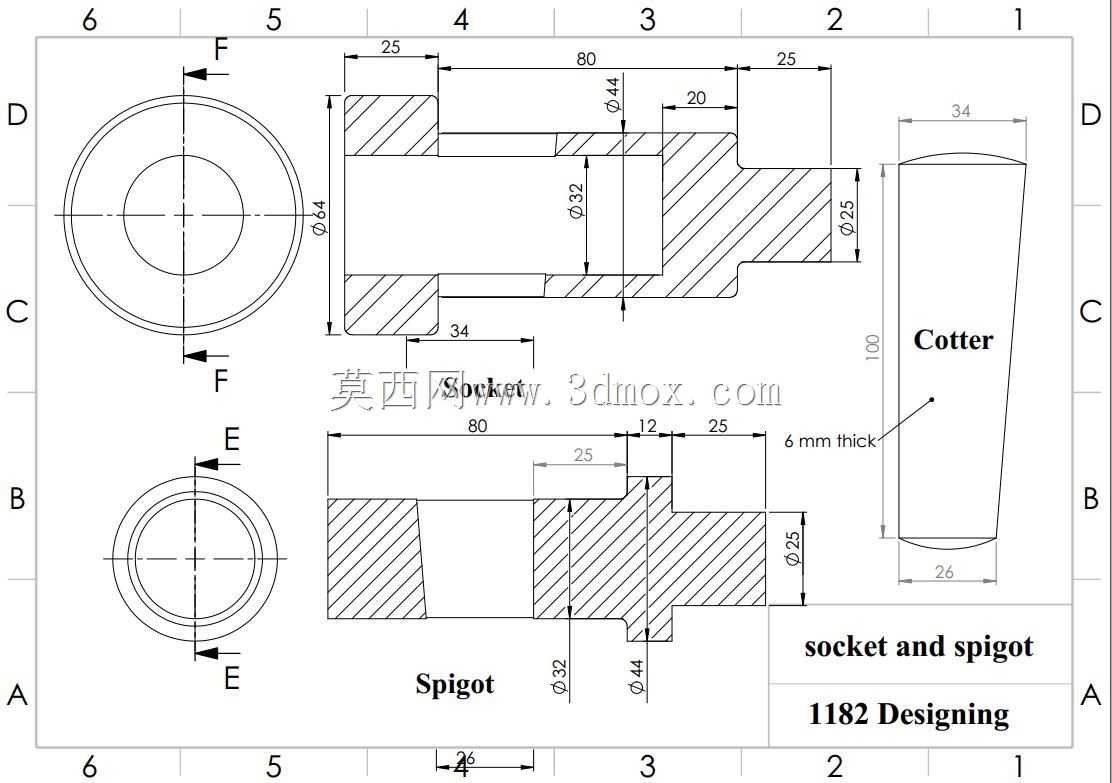

　　设计这类接头时，首先要匹配对接管路的通径需求，本次设计的接头通径为φ32，承口端的外圆尺寸为φ54，插口端的配合外圆尺寸为φ44，承口端的配合段长度设计为25mm，足够的配合长度可以保证插接后的同轴度，避免管路对接后出现偏斜导致的流体阻力增大、密封失效问题；插口端插入承口后，两者的销孔对齐位置预留了20mm的轴向余量，这个余量一方面可以抵消管路加工时的长度误差，另一方面也能适应管路工作时因温度变化产生的少量轴向伸缩，避免温度应力直接作用在开口销上导致销体变形断裂。开口销的厚度设计为6mm，对应销孔的直径与开口销规格做过渡配合，开口销的长度设计为34mm，穿入后两端露出的长度足够掰开支脚，不会出现销体从孔中脱出的问题，同时开口销的头部做了圆弧过渡，避免装配时划伤操作人员手部，也能减少流体经过时的局部紊流。

　　从外形尺寸与安装边界来看，整个接头装配完成后的总长度为105mm，其中承口端的总长度为80mm，插口端的配合段长度为80mm，两者插接后重合的配合段长度为25mm，接头最大外圆直径为φ54，安装时只需要在对接位置预留出直径60mm、长度110mm的操作空间即可完成装配，不需要额外的扳手操作空间，对于布设空间紧凑的设备内部管路十分友好。接头的两端都设计了管路连接结构，承口端的尾部可以直接对接外径φ44的管路，插口端的尾部可以插入内径φ32的管路，根据实际使用场景可以选择焊接、卡箍压紧或者粘接的方式与外接管路固定，适配金属、塑料等多种材质的管路。

　　在结构强度设计上，承口端与插口端的配合面都做了倒角处理，装配时可以起到导向作用，避免硬插导致的配合面刮伤，影响配合精度；销孔的位置设计在接头配合段的中部，这个位置的受力最为均匀，当管路受到轴向拉力时，开口销承受的剪切力分布均匀，不会出现应力集中导致的销孔开裂问题；接头的壁厚设计为6mm，对于通径32的低压管路来说，足够承受1.6MPa以内的流体压力，满足常规低压流体输送的强度要求，同时不会因为壁厚过大导致接头整体重量过高，增加管路的承重负担。

　　实际使用中，这类接头的密封可以根据输送介质的特性选择，输送清水、压缩空气等无腐蚀性介质时，可以在配合面缠绕生料带或者加装O型密封圈实现密封，输送轻度腐蚀性介质时，可以在配合面涂抹密封胶，配合开口销的锁止力压紧密封层，就能达到可靠的密封效果，不需要额外设计密封槽结构，加工难度低，普通车床就能完成全部机加工工序，制造成本远低于同规格的法兰接头与快速接头，适合大批量生产应用。
