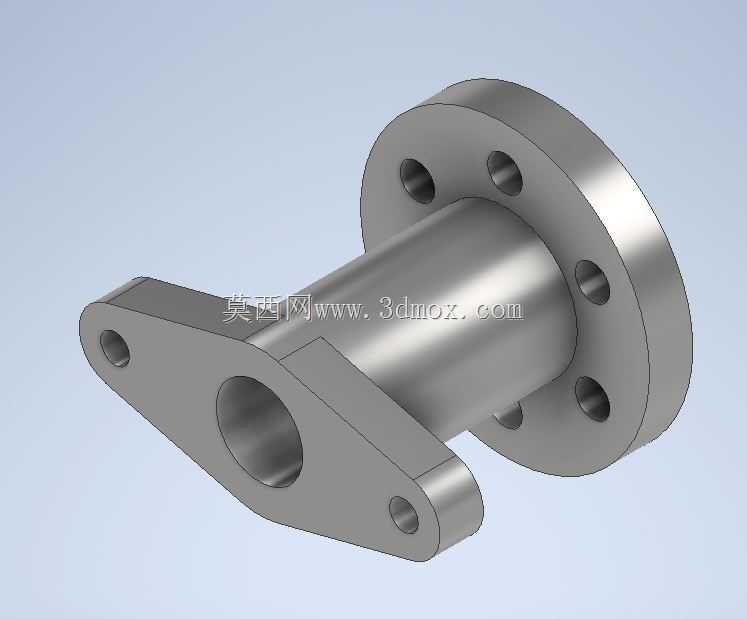

带侧装耳座的法兰式连接轴座结构

　　这类带侧装耳座的法兰式轴座，在轻工输送线、小型液压动力单元、非标自动化工位的动力传递环节应用十分普遍，核心作用是为穿装的传动轴提供径向支撑与轴向定位，同时通过侧部耳座实现额外的辅助固定，避免轴系运行过程中出现周向偏转或轴向窜动。从结构设计逻辑来看，主体采用中空筒身作为轴的容纳腔体，筒身内壁的加工精度直接决定了轴的运转同轴度，设计时需要根据适配轴径预留合理的配合公差，若为滑动配合场景需预留0.02-0.05mm的间隙，若加装轴套则需根据轴套的压装过盈量调整内孔尺寸。端部的圆形法兰盘是主安装定位面，盘面上均匀分布的6个通孔用于穿装螺栓，将整个轴座固定在设备的安装立板上，法兰盘与筒身的衔接位置做了圆角过渡处理，目的是降低应力集中系数，

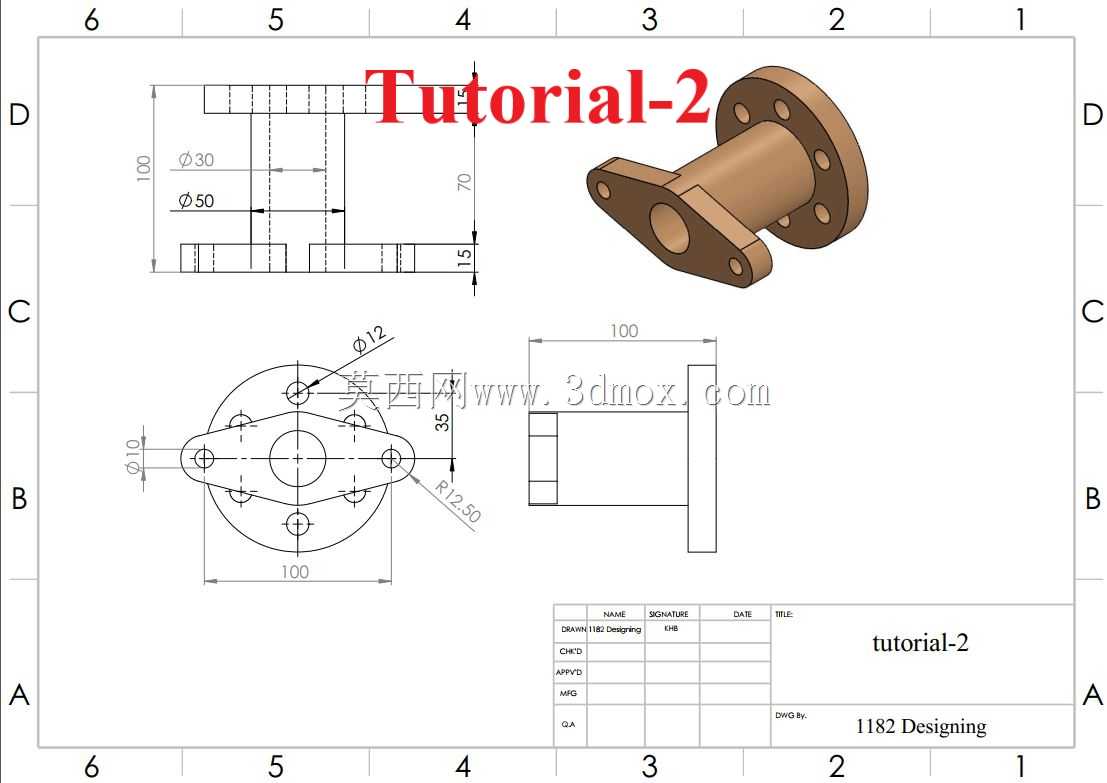

　　避免设备长期受交变载荷时衔接位置出现疲劳裂纹。侧部延伸出的两个对称耳座是该结构区别于普通法兰轴套的核心设计，耳座上的通孔可用于穿装定位销或者辅助固定螺栓，在一些存在振动冲击的工况下，比如小型冲压设备的送料轴支撑、振动料道的传动轴定位场景，仅靠法兰端面的螺栓固定容易出现螺栓松动，侧耳的辅助固定可以形成三角稳定的固定结构，大幅提升连接可靠性。在实际建模与选型过程中，需要重点关注几个安装边界尺寸：首先是法兰盘的外径尺寸，必须小于设备安装位的预留沉台直径，避免法兰盘无法贴合安装面；其次是筒身的轴向长度，要保证轴穿入后，筒身端面与轴上的传动件（比如同步轮、联轴器）预留至少3-5mm的间隙，防止运转过程中出现摩擦干涉；

　　侧耳的安装孔中心距需要和设备机架上的预留孔位完全匹配，若现场安装空间受限，耳座的外形轮廓还可以做切边处理，避免和周边的管线、其他结构件产生碰撞。从加工工艺角度倒推设计合理性，筒身的外圆与内孔需要保证同轴度在0.01mm以内，法兰端面与筒身轴线的垂直度公差要控制在0.02mm范围内，否则安装后轴会出现别劲现象，轻则加剧轴与孔的磨损，重则导致传动卡顿、电机负载超标。耳座与筒身的衔接位置同样做了加厚处理，因为侧耳受力时会对衔接位置产生弯矩，加厚处理可以提升该位置的结构强度，不需要额外增加加强筋就能满足常规工况的载荷要求，也能减少加工时的清根工序，降低加工成本。在实际应用场景中，这类轴座常用来替代一体式铸造的轴承座，在小批量非标设备制作时，

　　采用型材机加工的方式制作该零件，生产周期更短，改型调整也更灵活，比如需要调整筒身长度时，只需要调整棒料的下料尺寸即可，不需要重新开模。设计时还要注意内孔的倒角处理，两端孔口都要做1×45度的倒角，方便轴的穿装，也能去除加工毛刺，避免装配时刮伤轴的表面。法兰盘上的安装孔采用通孔设计而非螺纹孔，是因为安装时从法兰侧穿装螺栓，在设备立板背面锁紧螺母，安装操作空间更大，后期维护拆卸也更方便，如果采用螺纹孔设计，一旦螺纹滑牙整个零件就需要报废，通孔的设计容错率更高。侧耳上的孔位设计成通孔而非沉孔，是因为侧耳主要起辅助定位作用，不需要螺栓承受过大的锁紧力，通孔加工更简单，也能适配不同长度的固定螺栓。
