铰接式连杆关节连接结构

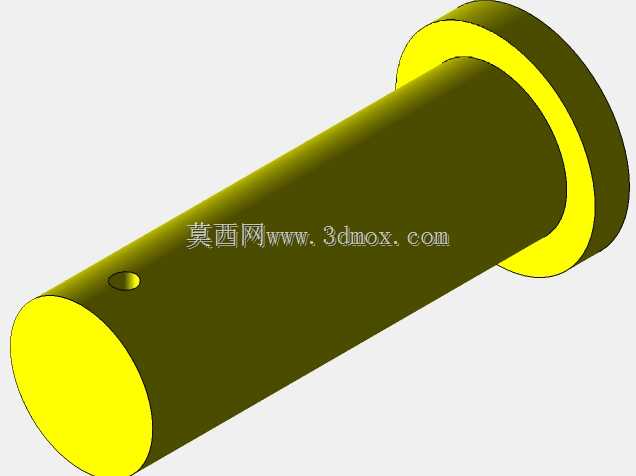

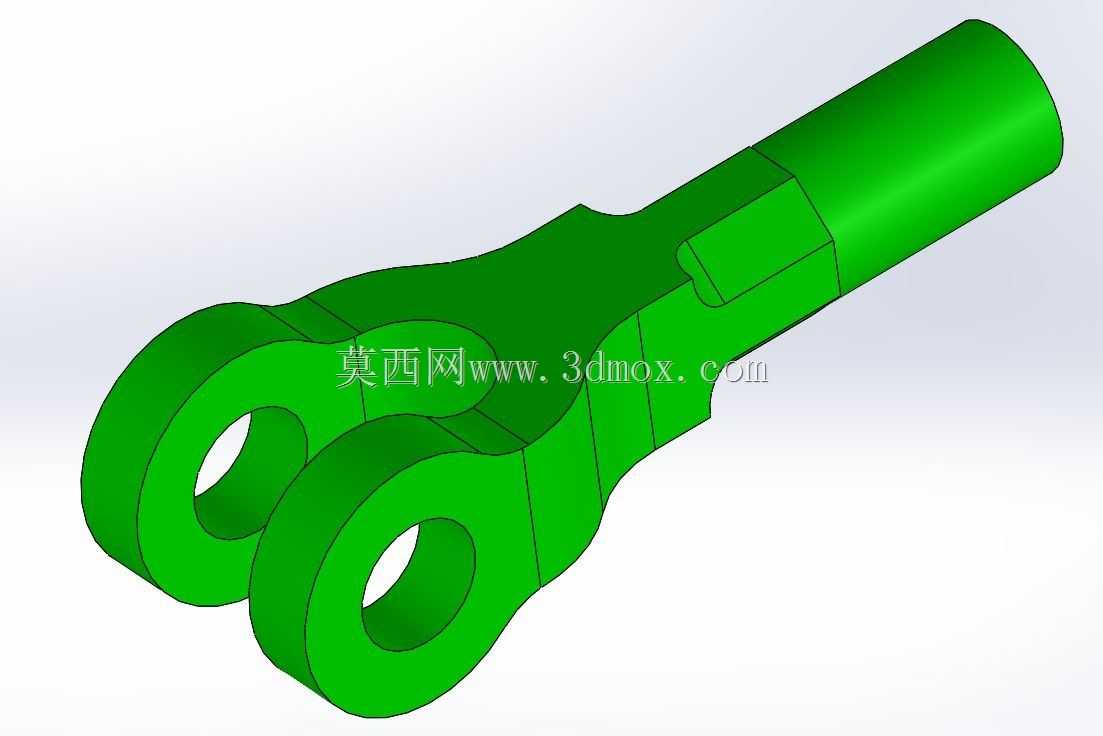

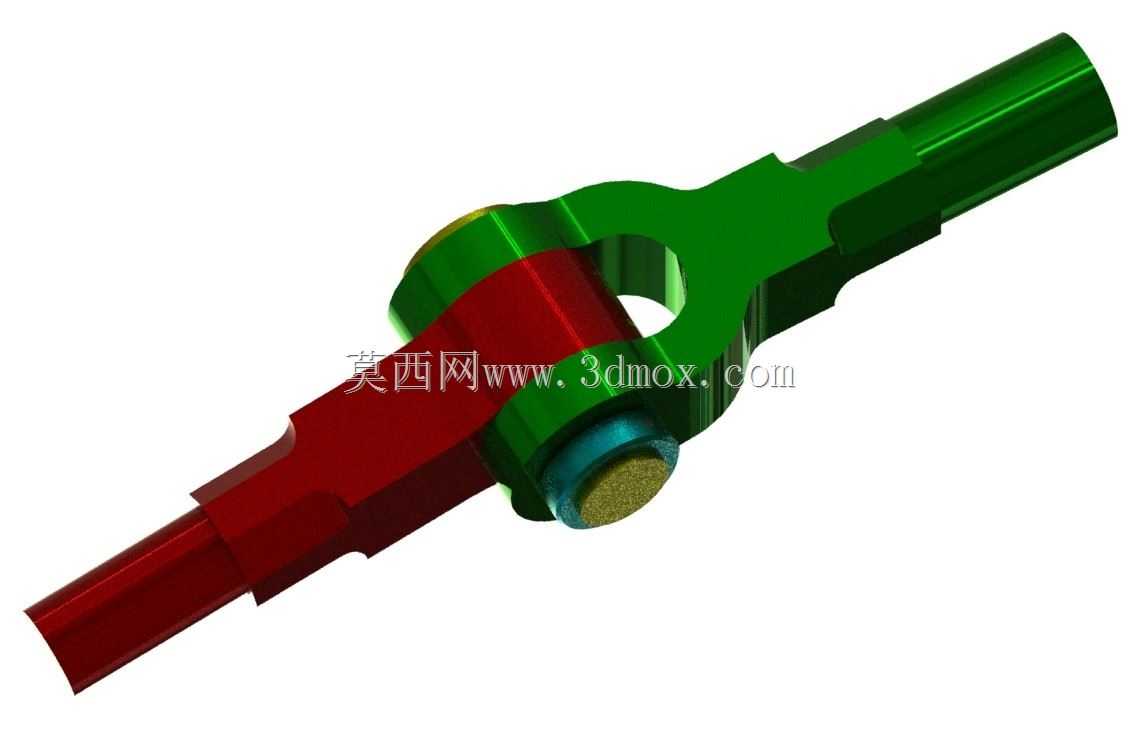

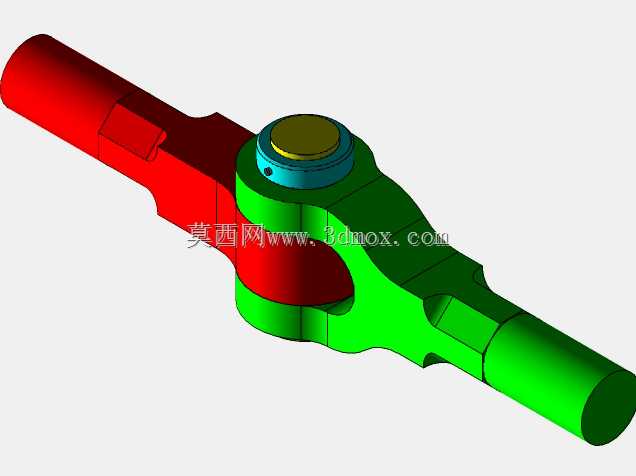

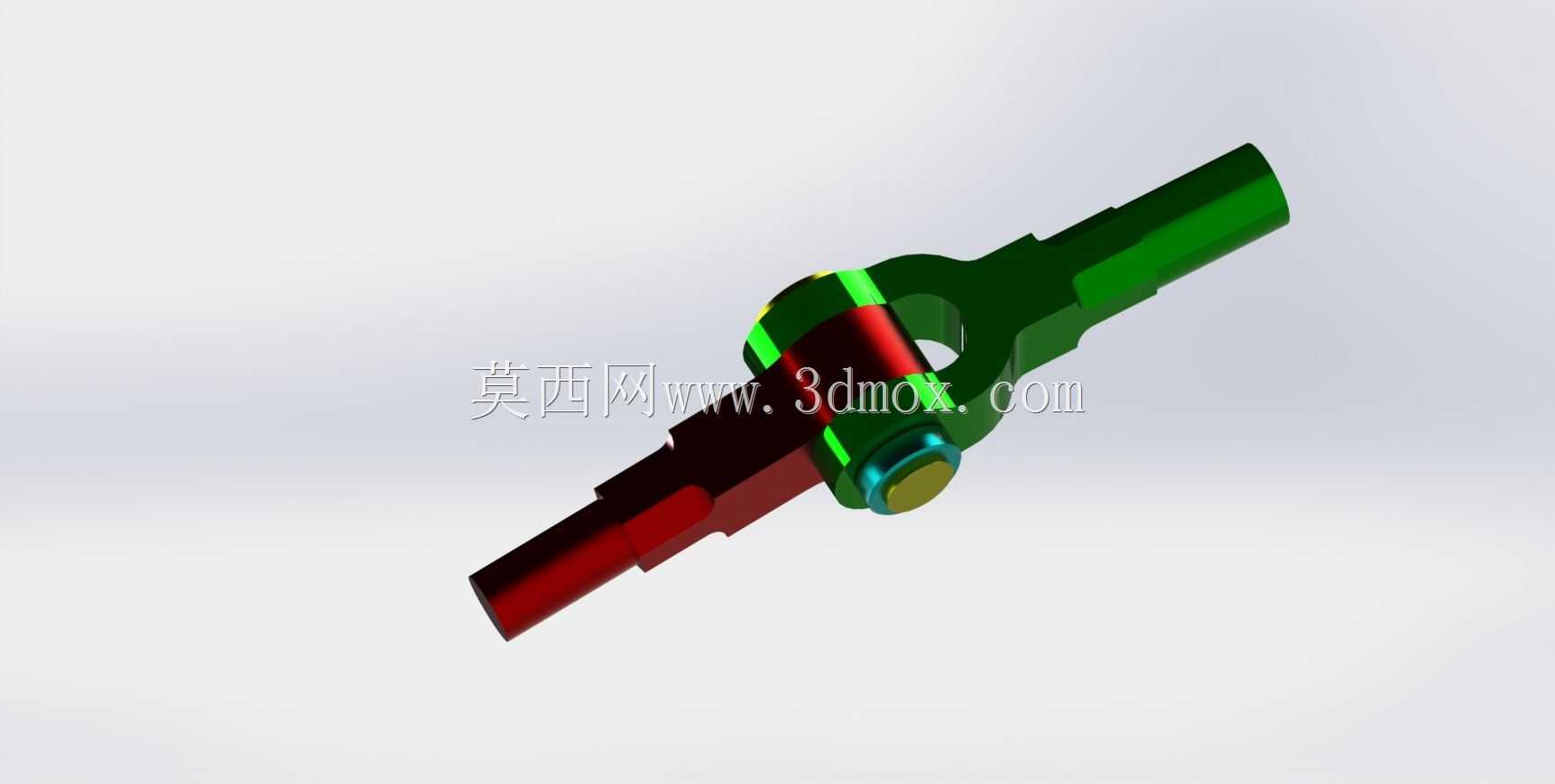

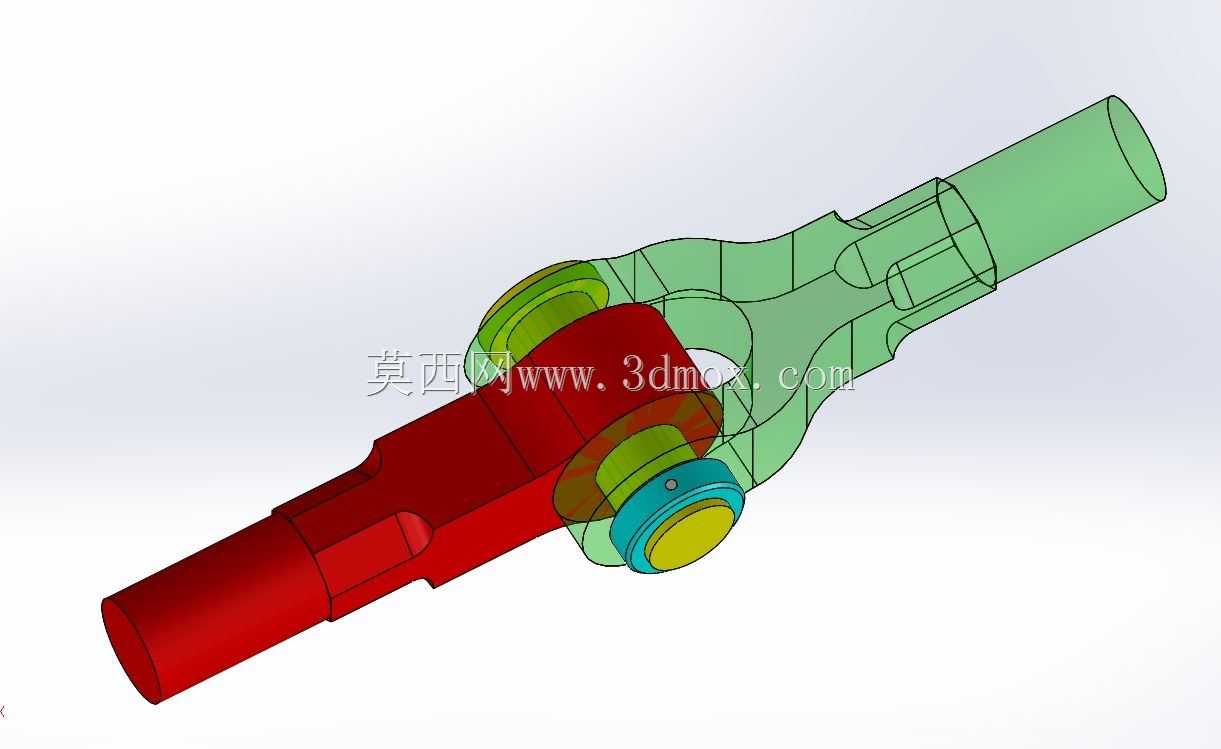

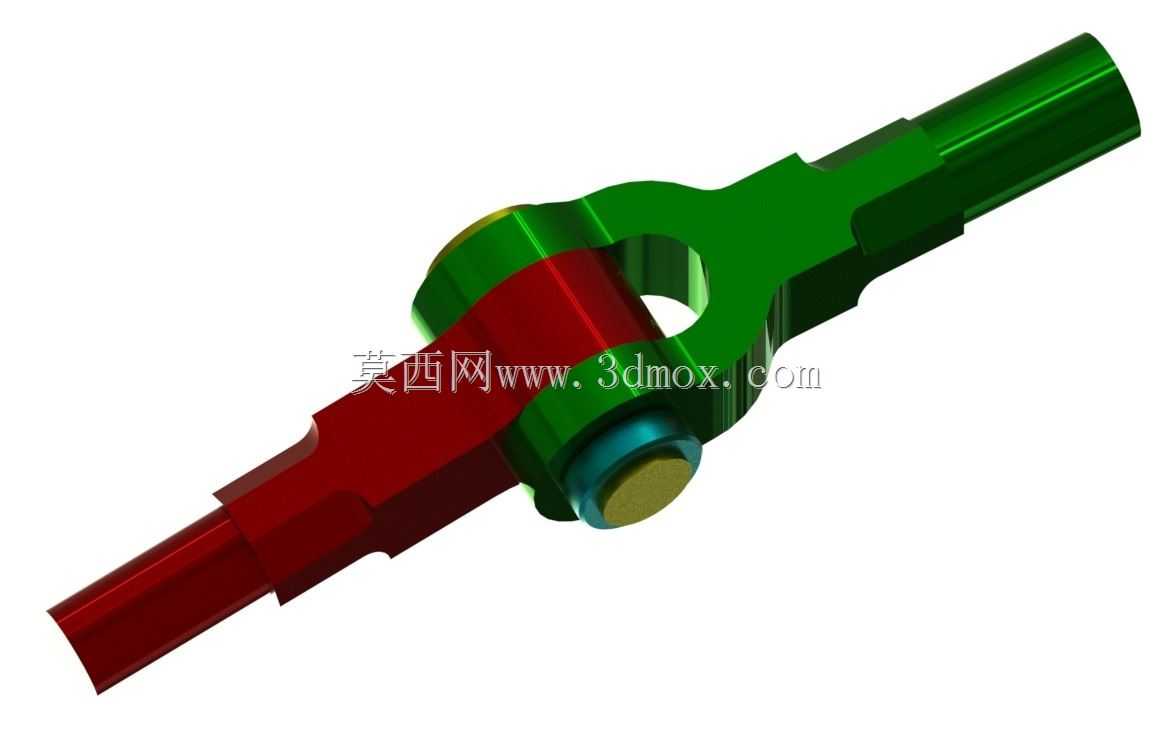

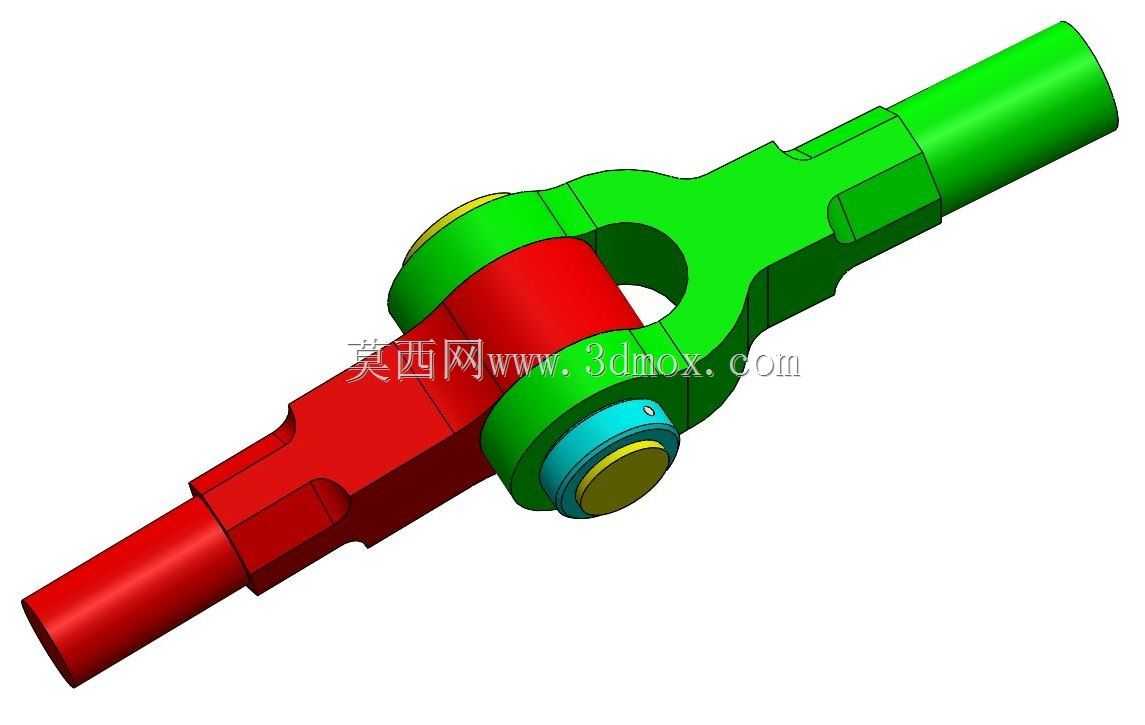

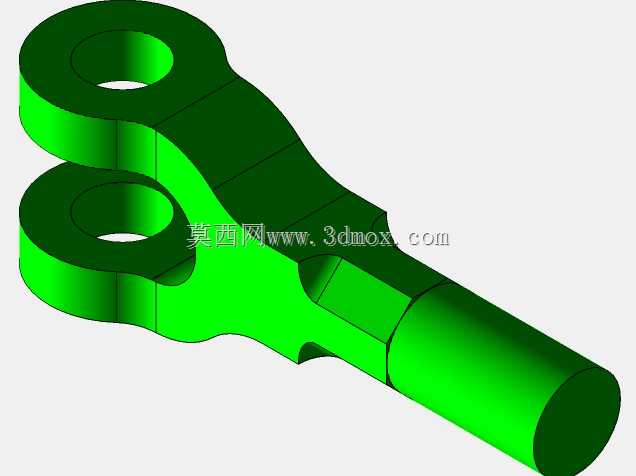

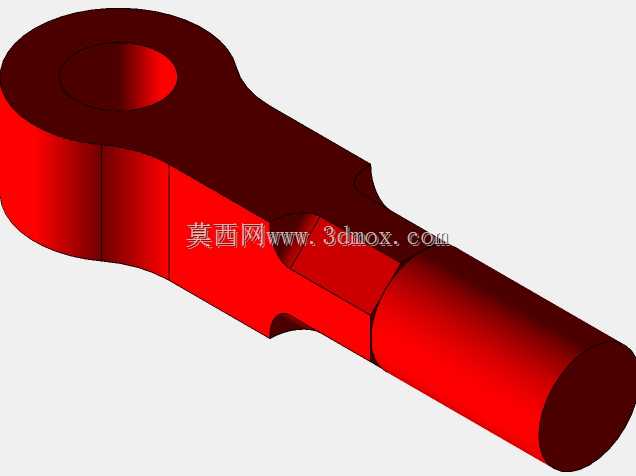

　　这类铰接关节结构最常出现在需要往复摆动、角度补偿的传动链路里，比如工程机械的拉杆机构、农用设备的调节连杆、生产线的摆臂传动端，核心作用是在两个做相对角度变化的杆件之间传递拉压载荷，同时抵消安装或运动过程中产生的同轴度偏差，避免杆件因为别劲出现早期断裂。从结构本身来看，两个叉形对接的杆端分别做了一体化的轴孔座，其中绿色杆端是开式叉耳结构，跨距刚好覆盖红色杆端的单耳接头，中间穿入销轴完成铰接，销轴两端设置了限位挡圈结构，防止运动过程中销轴轴向窜动脱出，销轴和孔的配合选用过渡配合，既保证铰接转动的灵活性，又不会因为间隙过大产生冲击异响。

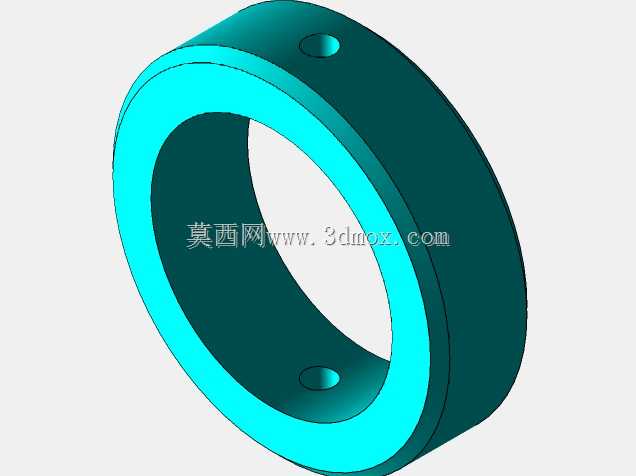

　　设计这类结构的时候，首先要核算的是杆身的拉压强度，杆身做了等强度设计，靠近铰接端的位置做了局部加粗，因为轴孔位置会有应力集中，杆身过渡段做了平缓的锥面过渡，避免台阶处的应力突变，杆端的扁方结构是用来配合扳手拧紧的，安装的时候可以通过扁方夹持杆件，调整杆端的螺纹旋入长度，适配不同的安装中心距需求。铰接部位的轴孔端面做了沉台设计，用来容纳销轴端部的挡圈和润滑衬垫，沉台的深度刚好和挡圈厚度匹配，装配后挡圈不会突出杆端表面，避免运动过程中和周边构件发生刮擦。

　　安装边界上，这类关节的杆端通常加工有外螺纹，和配套的调节螺母配合，可以实现±15mm左右的长度微调，补偿安装过程中的尺寸累积误差，铰接部位的摆动角度范围可以达到±25°，足够覆盖大多数连杆传动的摆角需求，销轴的直径和杆身直径的比值控制在0.6左右，这个比例下铰接部位的抗剪切强度和杆身的拉压强度可以做到等寿命设计，不会出现销轴先剪断或者杆身先拉断的偏载失效情况。实际使用中，这类关节的铰接面需要定期补充润滑，减少转动副的磨损，所以在销轴的端面预留了注油孔的位置，润滑脂可以通过注油孔进入销轴和孔的配合面，形成油膜降低摩擦系数。

　　建模的时候要注意几个细节，叉耳的两个内侧面要保证平行度公差在0.02mm以内，不然装配后单耳接头会被夹死，无法灵活摆动，销轴和孔的同轴度公差要控制在0.015mm以内，避免转动的时候出现卡滞，杆端的扁方要和杆身轴线对称，不然扳手夹持的时候会出现打滑，螺纹收尾的位置要做退刀槽，避免螺纹加工到杆身过渡段产生应力集中。另外，两个杆端的对接面之间要预留0.5mm左右的间隙，防止运动过程中因为热胀冷缩或者零件变形导致两个杆端端面直接摩擦，增大转动阻力。这类结构在选型的时候，要根据实际传递的最大拉载荷来匹配杆身直径和销轴直径，不能只看安装尺寸选型号，不然过载的时候很容易出现杆部断裂或者销轴剪切失效，在有冲击载荷的工况下，还要在铰接部位加装缓冲垫圈，吸收冲击能量，延长结构的使用寿命。
