可调式手工钢锯结构三维设计

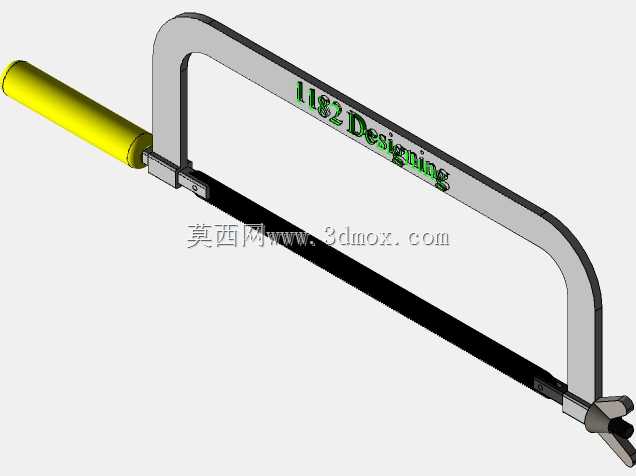

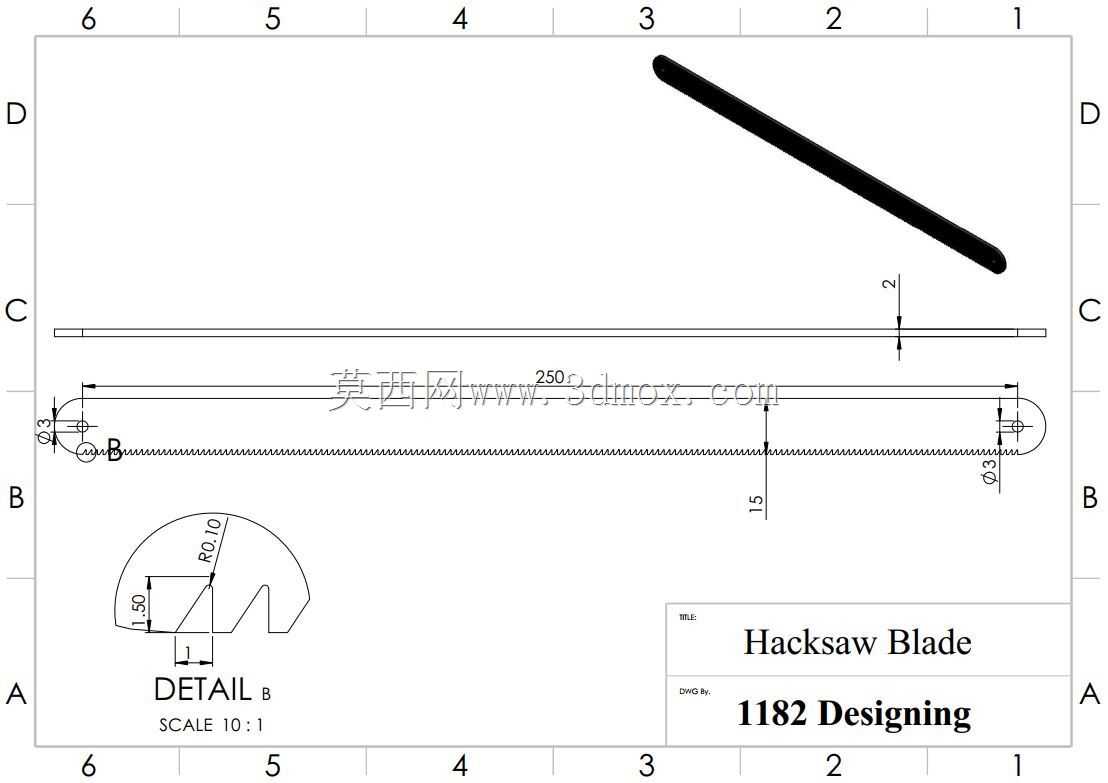

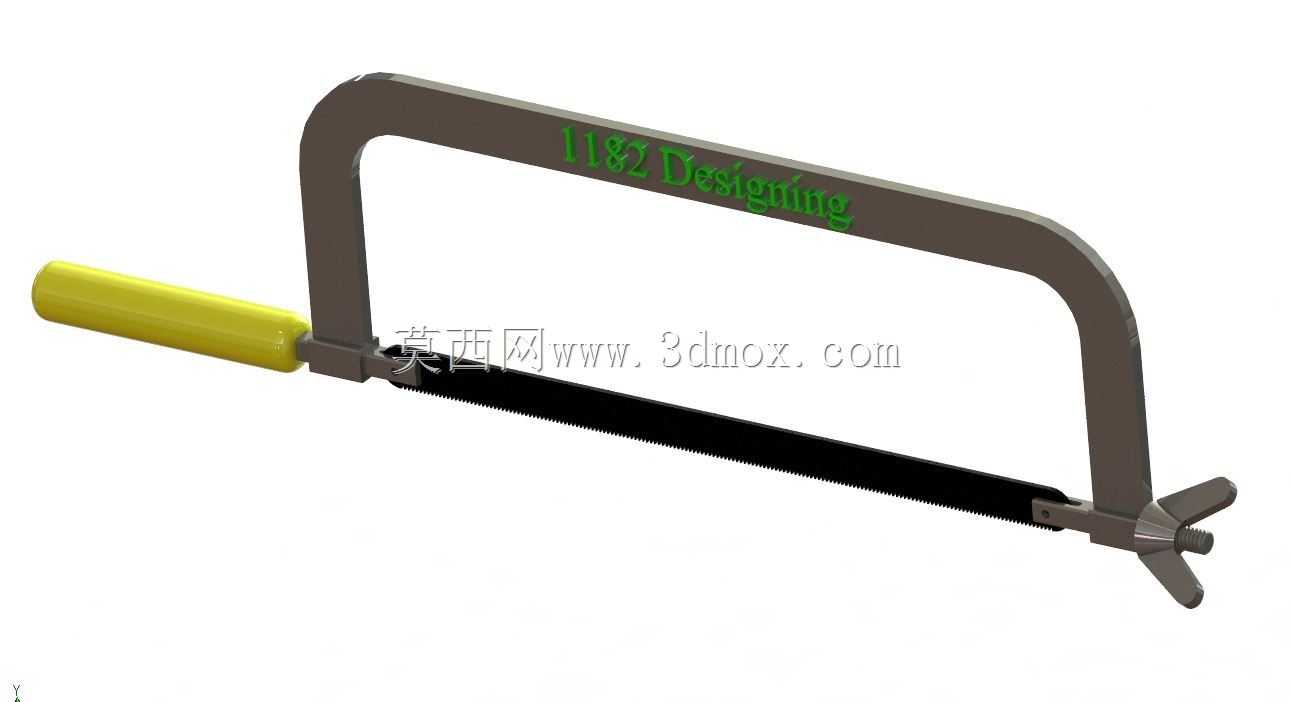

　　这款手工钢锯的三维结构设计，完全围绕金工车间日常锯切作业的实际使用需求搭建，没有多余的装饰性结构，每一处几何特征都对应实际使用中的功能诉求。先从安装边界说起，整个锯架的开合行程预留了标准手用锯条的装夹余量，两端的固定挂销间距适配市面通用的300mm长度锯条，装夹后锯条的张紧行程通过尾部的蝶形调节旋钮控制，旋钮的旋转角度与张紧力的对应关系在建模时做了运动仿真验证，避免出现拧到底锯条仍松弛、或是拧动行程不足无法装夹锯条的问题。握把部分采用圆柱包覆式结构，直径适配成年男性手掌的握持围度，握持区域的长度预留了戴劳保手套操作的空间，不会出现戴手套后握位不足、操作打滑的情况。

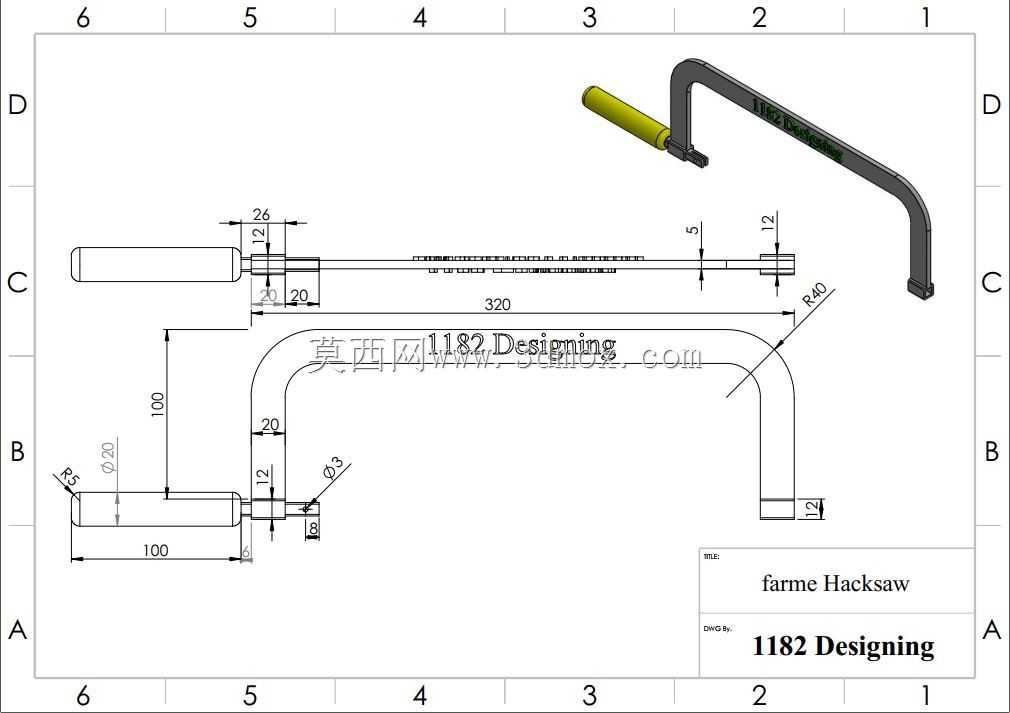

　　从实际应用场景来看，这类手工钢锯是机修工位、钣金下料工位、五金装配工位的常备工具，既可以用来锯切小尺寸的圆钢、角钢等金属型材，也能在设备维修时切割多余的螺杆、管线，遇到狭小空间内的锯切作业时，还可以调整锯条的安装方向，完成横向、竖向不同角度的锯切操作。设计时特意将锯弓的架体做了弧形抬升处理，架体内侧与锯条平面的预留间隙足够，锯切深度较大的工件时，架体不会与工件表面发生磕碰干涉，不用中途调整工件装夹位置就能完成全行程锯切。

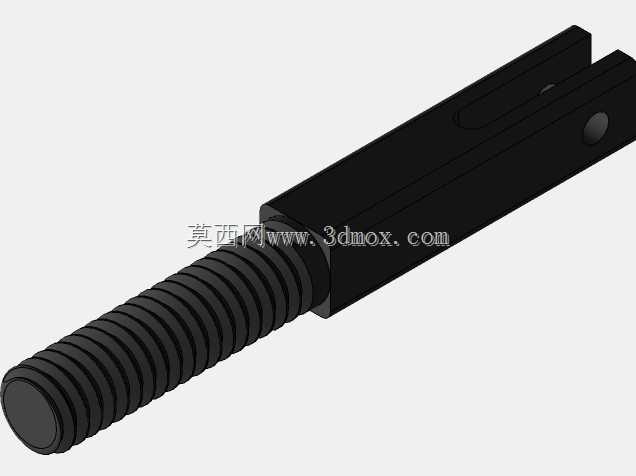

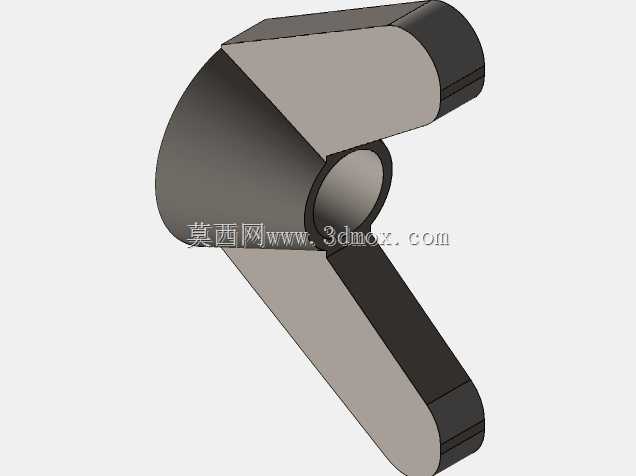

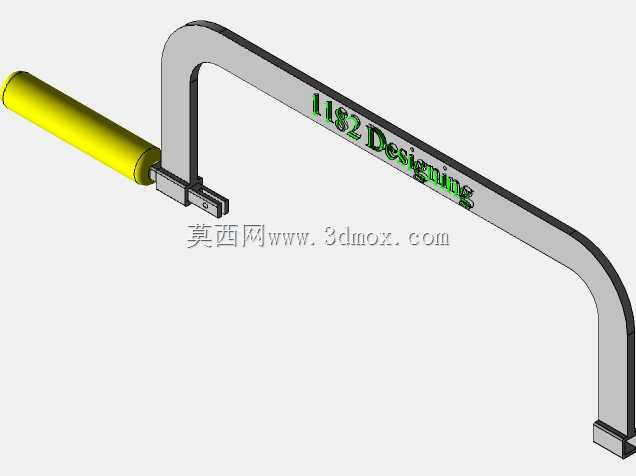

　　功能特性上，架体主体采用一体式弯折结构，建模时对弯折处的圆角做了应力集中校核，保证锯切施加侧向推力时，架体不会出现永久变形，两端的锯条挂销做了防脱卡槽设计，锯条张紧后不会因为锯切振动从挂销上滑脱。尾部的蝶形旋钮特意加大了侧翼尺寸，即使手上沾有切削液或是金属碎屑，也能徒手拧动调节张紧度，不需要额外借助扳手等工具。握把与架体的连接位置做了嵌入式定位结构，长期使用握把不会出现转动、松脱的问题，握持时的受力方向与锯切推进方向保持同轴，减少操作时的手腕受力负担。

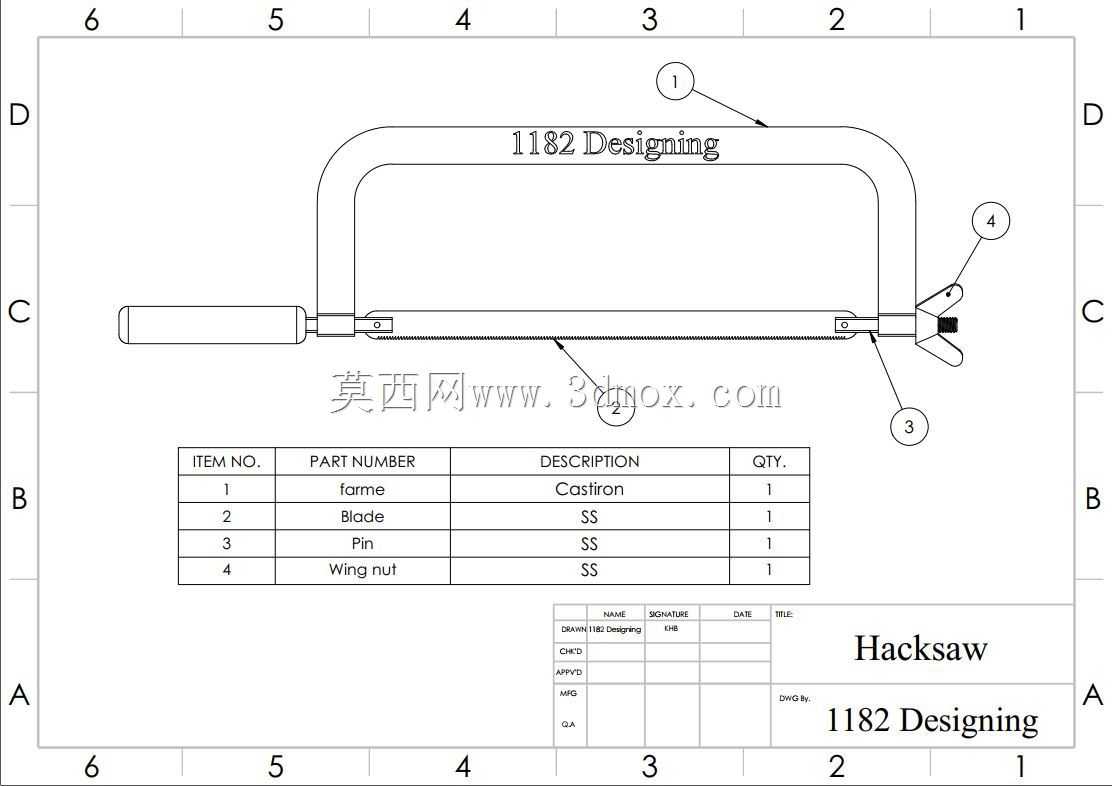

　　设计思路上没有追求花哨的轻量化结构，而是优先保证结构刚性，架体的截面厚度经过受力模拟验证，施加正常锯切的轴向推力时，架体的形变量控制在锯条弹性形变范围内，不会因为架体变形导致锯条扭曲断齿。锯条安装位置与握把中心的高度差做了优化，操作时手臂自然伸展的状态下，锯条就能与工件表面保持水平，不用刻意抬高手腕或是压低手臂就能保持正确的锯切角度，降低长时间操作的疲劳感。整个模型的装配关系完全还原实物的装配逻辑，架体、握把、张紧旋钮、固定挂销都是独立可拆分的零件，每个零件的配合公差都按照五金工具的实际加工精度设置，既可以用来做手工工具的结构教学演示，也能作为工位工具配置方案的可视化参考，还能为同类手动锯切工具的改型设计提供基础结构参考。
