双孔连杆传动连接结构设计

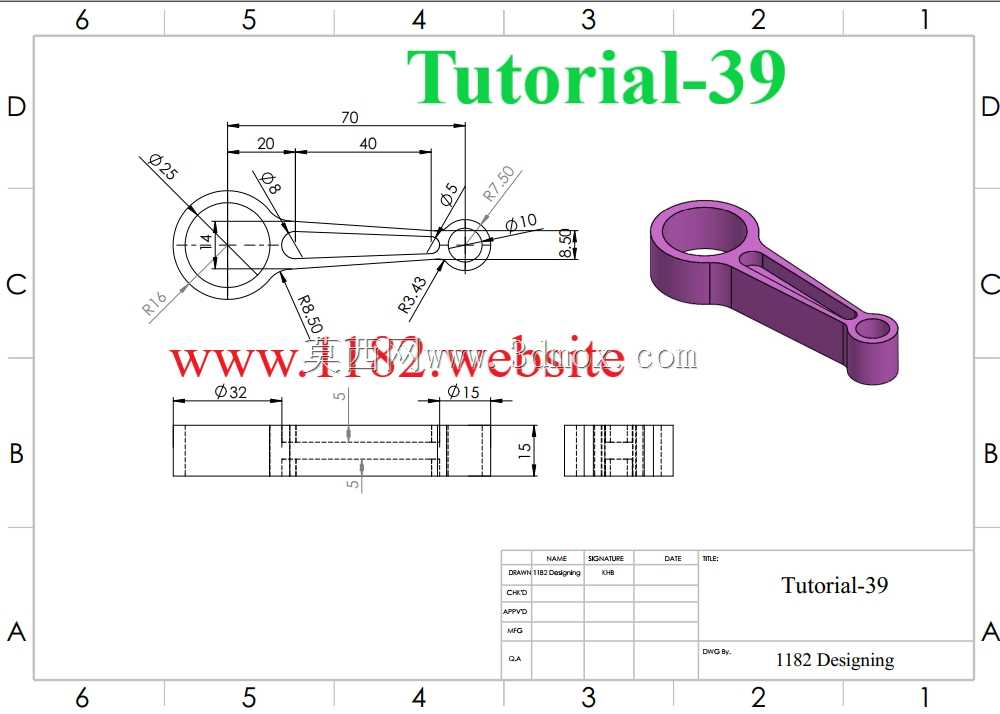

　　这类双孔连杆是往复运动机构里的核心传力构件，日常在小型内燃机、空气压缩机、冲压设备的进给机构、轻工机械的往复执行端都能见到它的身影，核心作用是把主动件的回转运动转化为从动件的往复直线运动，或是反过来把往复直线动作转化为回转输出，整个传动过程中需要持续承受交变的拉压载荷，部分工况下还要承受瞬时冲击载荷，因此结构设计的合理性直接决定整套机构的运行寿命与传动精度。从结构细节来看，两端的同轴孔是核心安装配合面，大端孔直径25mm，孔内预留14mm宽度的轴承安装位，适配标准深沟球轴承或是铜套衬套，用来和曲轴的曲柄销铰接，安装时需要保证孔与配合轴的同轴度公差控制在0.02mm以内，避免运转过程中出现偏磨导致的异响与早期失效；小端孔直径10mm，用来和活塞销或是执行端的铰接轴配合，孔端设计有1.5mm深度的沉台，用来安装孔用挡圈，限制铰接轴的轴向窜动，沉台与孔的同轴度需要控制在0.03mm以内，防止挡圈安装后出现偏斜脱出的风险。杆身部分采用变截面过渡设计，从大端到小端的中心距为70mm，杆身最窄处宽度8mm，靠近大端的过渡圆角为R8.5，靠近小端的过渡圆角为R3.43，所有过渡位置都做了圆弧平滑处理，没有直角锐边，这一设计是为了优化应力传递路径，避免交变载荷下在截面突变位置出现应力集中，从根源上降低杆身疲劳断裂的风险；杆身厚度为5mm，大端外圆直径32mm，小端外圆直径15mm，整个零件的厚度方向尺寸统一，既可以采用模锻后机加工的工艺成型，

　　也可以采用板材铣削加工做小批量试制，加工过程中需要保证两端孔的轴线平行度公差在0.015mm以内，否则安装后会出现传动卡滞、附加载荷过大的问题。实际选型应用时，需要先确认安装边界：大端的回转半径由配套曲柄的偏心距决定，这套连杆适配的偏心距范围在20-40mm区间，安装时大端随曲柄做圆周运动的最大外轮廓直径为75mm，小端做往复运动的行程为两倍偏心距，需要预留足够的运动空间，避免杆身运动过程中与周边的机架、护罩发生干涉。杆身侧面设计有0.5mm深度的减重凹槽，在不降低整体结构强度的前提下减少零件自重，降低往复运动过程中的惯性力，这对于高速运转的机构来说尤为重要，能够有效减小主动轴的不平衡载荷，降低运转过程中的振动与噪音。

　　从装配逻辑来看，大端的轴承压装需要采用专用工装保证压装力垂直均匀，避免轴承内圈出现倾斜，压装后需要保证轴承转动顺畅无卡滞；小端与铰接轴的配合间隙控制在0.01-0.02mm之间，既保证铰接转动灵活，又不会因为间隙过大产生冲击噪音。日常维护过程中，需要定期检查两端铰接位置的润滑状态，及时补充润滑脂，避免干摩擦导致的衬套磨损，当衬套磨损量超过0.1mm时需要及时更换，否则会导致传动间隙过大，影响整套机构的运动精度。这类连杆的结构设计没有多余的冗余特征，所有尺寸都是围绕传力需求与安装边界确定，大端的外圆尺寸32mm刚好满足轴承外圈的安装壁厚要求，不会因为壁厚不足导致受力变形，也不会因为壁厚过大增加不必要的重量；

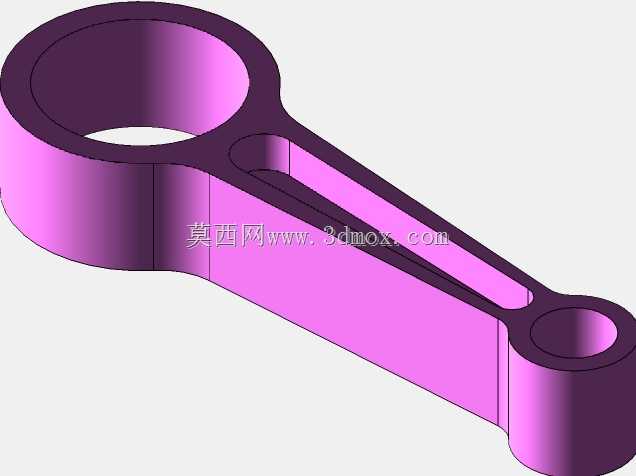

　　小端外圆15mm的尺寸同样是在保证铰接强度的前提下做的最小化设计，杆身的宽度变化完全贴合应力分布曲线，大端受力更大因此连接位置的杆身宽度更大，往小端方向逐渐收窄，实现材料的最优分配。在三维建模过程中，需要先绘制两端孔的中心距定位线，再分别绘制两端的孔特征与外圆轮廓，之后通过相切圆弧连接两端轮廓生成杆身的截面形状，拉伸生成实体后再处理孔端的沉台、杆身的减重槽特征，建模过程中需要注意所有过渡圆角的尺寸准确性，因为这些圆角直接影响后续有限元分析的应力计算结果，如果圆角尺寸偏差过大，会导致应力集中系数计算失真，无法准确评估零件的承载能力。实际投产前，还需要根据具体的工况载荷选择对应的材料，常规载荷工况下采用45号钢调质处理即可满足强度要求，冲击载荷较大的工况可以选用40Cr调质，表面做发黑处理提升防锈能力，高速运转工况下还可以对杆身做动平衡校正，进一步降低运转振动。
