带腰型法兰基座的长槽导向支撑构件

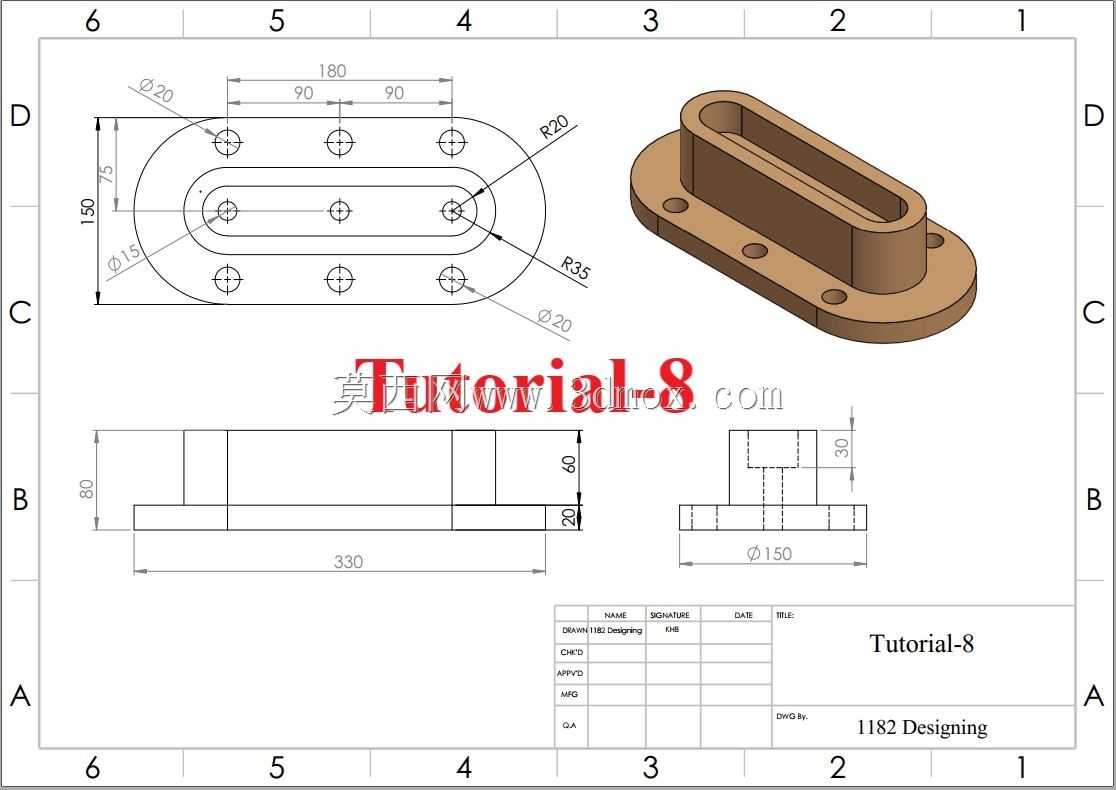

　　该构件属于设备配套的安装支撑类零件，常见于轻工输送设备、小型工装夹具、自动化线体的导向定位工位，主要作用是为滑动杆件、导向轴或者长条状执行件提供稳定的安装基准与滑动行程的侧向支撑，避免长条形运动部件在往复动作过程中出现径向晃动、行程偏移的问题。从结构设计逻辑来看，底部采用椭圆型法兰安装面，相比圆形法兰能在狭长安装空间内获得更大的固定跨距，六个安装孔沿法兰长轴方向对称排布，两端的安装孔中心距为180mm，整体法兰外轮廓的长向尺寸为330mm，短向总宽度为150mm，安装孔采用Φ20的通孔设计，适配常用的M16-M18规格的固定螺栓，安装时可根据现场安装面的孔位偏差做小范围的位置调整，降低现场安装的对位难度。法兰两端做R35的圆弧过渡，

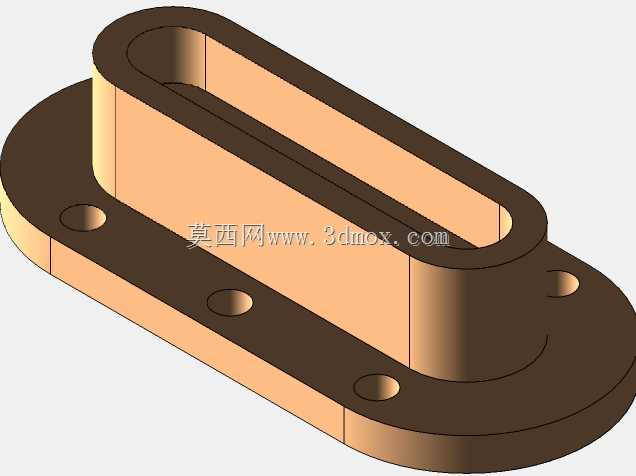

　　既避免尖锐边角在装配过程中造成磕碰划伤，也能减少应力集中，在设备长期运行产生振动时，避免法兰边角处出现应力开裂的问题。上部的长槽型支撑立壁与底部法兰为一体化结构，立壁总高度为90mm，内部的腰型通槽两端做R20的圆弧过渡，槽体的内轮廓与待支撑的滑动件外形匹配，槽壁厚度均匀，保证滑动过程中接触面的受力均匀，不会出现局部卡滞的情况。立壁与法兰的衔接处做了R15的圆角过渡，在注塑或者机加工成型过程中能减少材料堆积，同时提升衔接位置的结构强度，承受侧向载荷时不会出现根部断裂的问题。从尺寸边界来看，零件总高度为98mm，底部法兰厚度为8mm，立壁的壁厚控制在8mm，整体重量较轻，不会给安装基面带来过大的负载。在实际选型应用中，

　　该构件可直接通过螺栓固定在设备的型材框架或者安装平台上，内部腰型槽可根据使用需求加装耐磨衬套，适配不同直径的导向轴或者滑动块，相比分体式的支撑座，一体化的结构省去了装配时的对齐调整步骤，安装后整体刚性更好，在频繁往复运动的工况下也能保持稳定的支撑精度。设计过程中优先考虑了安装兼容性，法兰上的安装孔位置避开了内部槽体的投影区域，螺栓锁紧时不会对槽体的内形造成挤压变形，两端的圆弧轮廓也适配常见的设备安装空间，不会和周边的管线、其他构件产生干涉。从加工工艺角度来看，该零件既可以采用铝合金铣削加工做小批量试制，也可以通过注塑、铸造成型做批量生产，均匀的壁厚设计能有效避免成型过程中出现缩痕、变形等缺陷，各位置的圆角过渡也能降低刀具损耗，

　　提升加工效率。在实际设备运行中，这类支撑构件往往承担着运动部件的径向限位作用，长槽的直线度直接影响运动件的行程精度，因此设计时将槽体的对称度公差与法兰安装面的平行度公差做了对应匹配，保证安装后槽体的导向方向与设备运动方向保持一致，减少滑动过程中的摩擦阻力，延长配套运动件的使用寿命。
