带三角加强筋的开槽支座结构设计

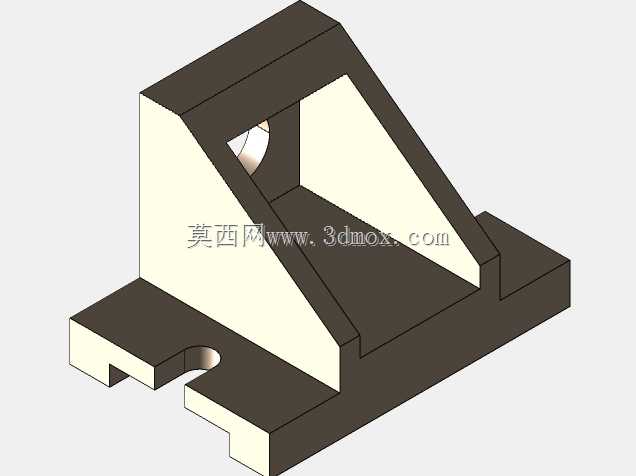

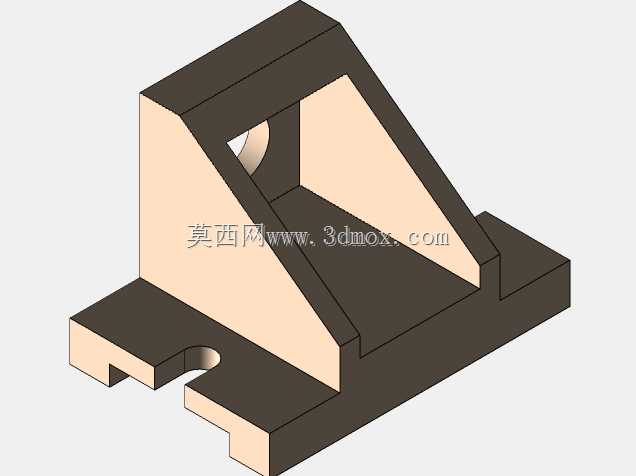

　　该支撑类零件在工业场景中多用于小型工装夹具的基座、轻型输送线的侧装定位座、检测设备的工件承载支架，日常工况下主要承受垂直方向的静载荷与小幅度的侧向倾覆力矩，零件底部开设的两处对称缺口是核心安装定位结构，可直接卡入型材的T型槽内完成快速对位，无需额外加工定位销孔，适配常规工业铝型材与钢制焊接机架的安装面，安装时仅需从缺口处穿入螺栓即可完成锁紧，能大幅缩短现场装配的对位时间。从结构受力逻辑来看，主体立板与底板之间的三角加强筋是核心承载结构，筋板与立板、底板的连接处均做了圆弧过渡，避免直角连接处的应力集中问题，在承受侧向推力时，筋板可将立板受到的弯矩均匀传递到底板整个安装面，不会出现立板根部断裂的失效问题。

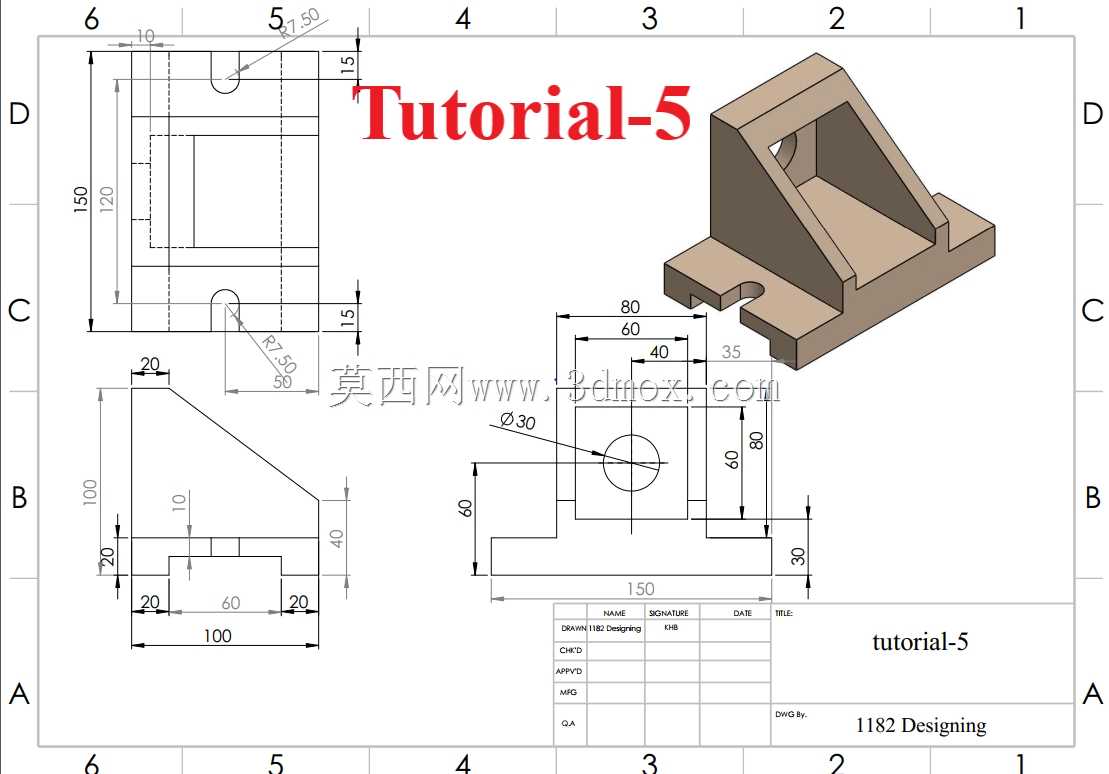

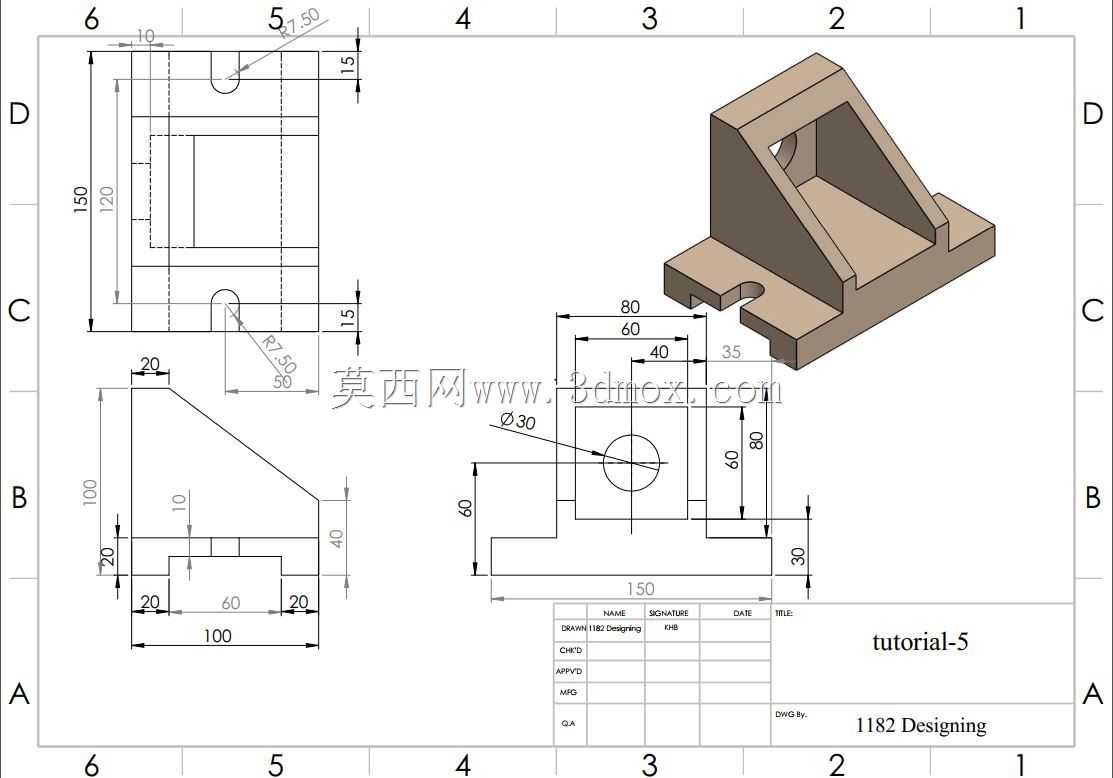

　　立板上开设的通孔用于穿装销轴或紧固螺栓，可直接连接摆臂、压块等执行元件，孔位的位置精度直接决定了末端执行件的动作行程偏差，建模时需严格保证孔中心到底板安装面的垂直距离、孔中心到立板侧面的水平距离公差。零件顶部开设的半圆槽用于避让穿过的杆件或管线，避免安装时与其他零部件产生干涉，槽口的倒角处理可减少装配时零件表面的刮擦损伤。从尺寸边界来看，零件底板总长度为150mm，总宽度方向的安装边界适配80mm宽的型材安装面，总高度控制在150mm以内，整体占用安装空间较小，不会对周边其他零部件的布置造成空间挤占。底板上的沉台结构可在安装时容纳螺栓头部，保证安装完成后底板底面完全贴合安装基准面，不会出现因螺栓头凸起导致的安装倾斜问题。

　　立板侧面的斜切结构并非单纯的减重设计，实际是为了避让周边摆动的运动部件，避免零件运行过程中与相邻结构产生运动干涉，斜切角度经过运动包络校核，保证相邻部件在全行程动作时都不会与该支座产生刮碰。建模过程中需优先确定底板安装面为基准面，所有尺寸均从该基准出发进行标注，避免基准转换带来的尺寸累积误差，加强筋的厚度设置兼顾了承载能力与材料成本，不会出现筋板过厚导致的材料浪费，也不会因筋板过薄导致受力时发生形变。零件的所有锐边均做了倒钝处理，符合机械加工的安全规范，避免装配调试过程中划伤操作人员。该零件的结构设计完全遵循面向制造的设计原则，所有特征均可通过常规铣削加工完成，无需特殊工装或定制刀具，加工成本较低，适合批量生产应用，在小型自动化设备、教学实训台、轻型工作台的搭建中都有较高的复用性，可作为标准支撑件纳入企业的通用零件库，减少重复设计的工作量。
