游乐园环形旋转座舱游乐设施结构设计

　　这款环形旋转乘人游艺设施，主要面向城市综合商圈室内游乐区、中小型户外游乐园、亲子主题乐园的场景落地需求，适配3-12岁儿童及陪同家长的乘玩需求，单圈额定承载6组乘人单元，可同时容纳12-18名游客参与体验，运行时沿环形固定轨道做匀速圆周运动，同时每组座舱可沿自身安装轴做小幅度摆动，模拟蛙类跳跃的起伏体感，兼顾游玩趣味性与运行平稳性，不会产生过强的失重感，适配全年龄段亲子客群的体验阈值。

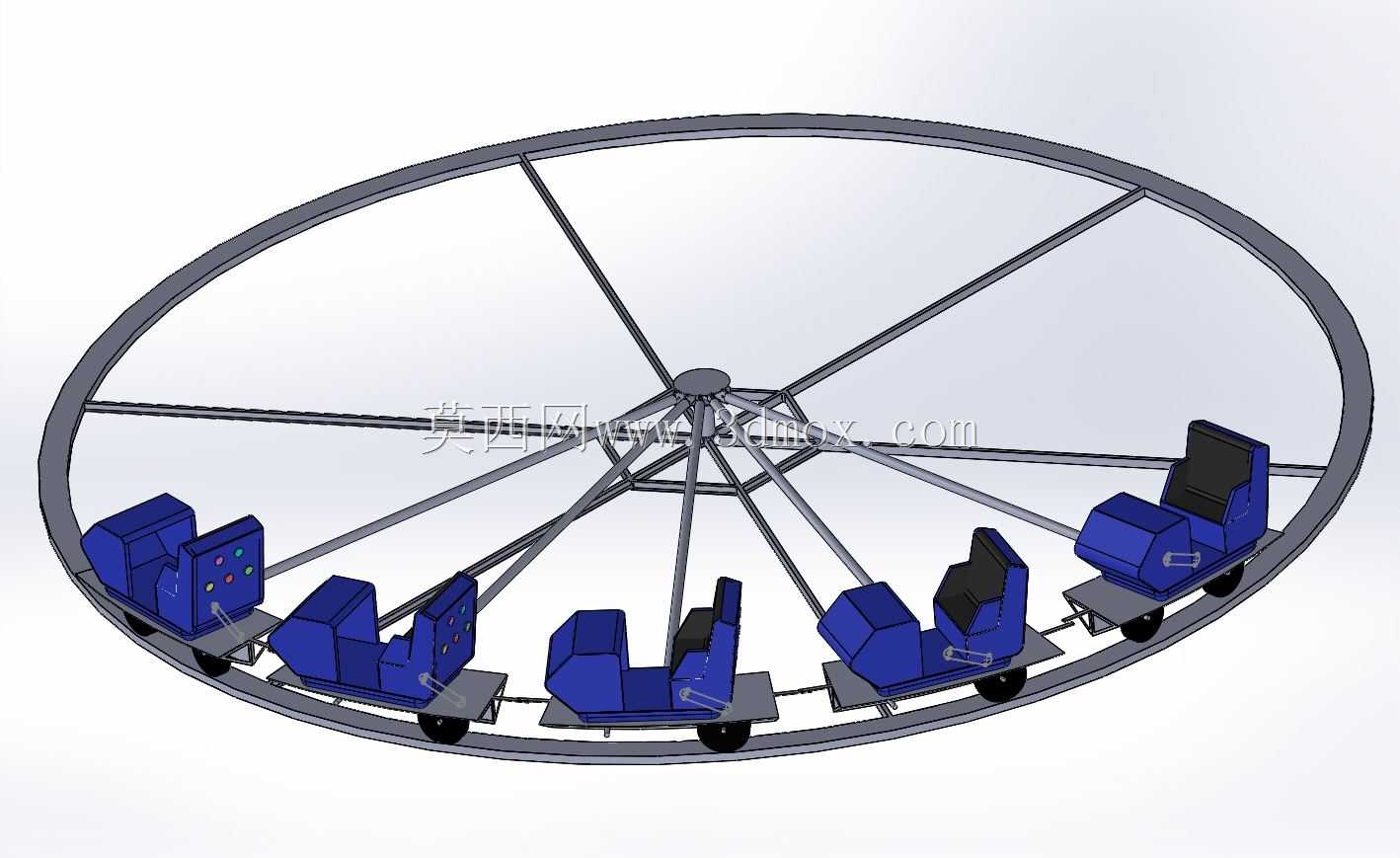

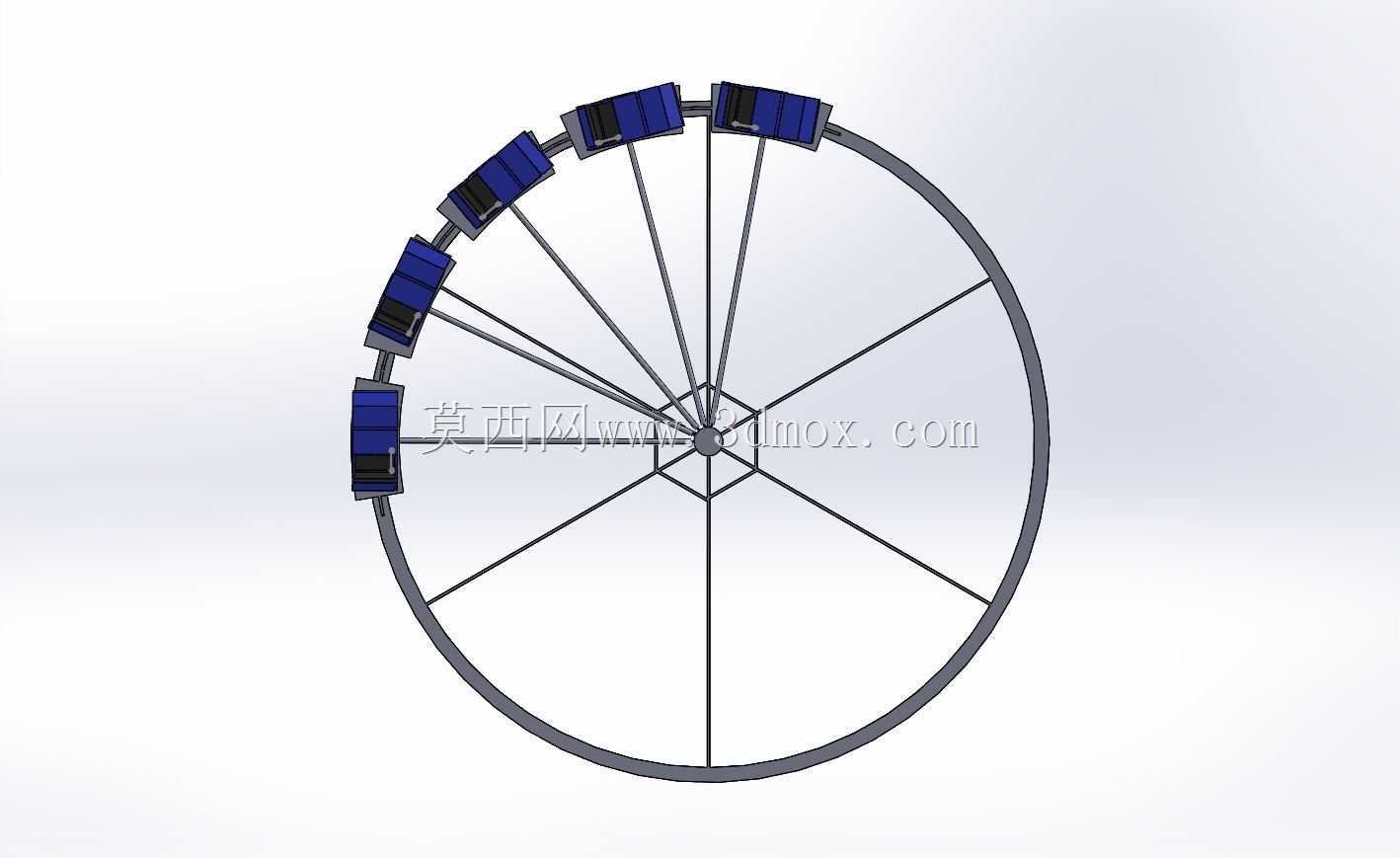

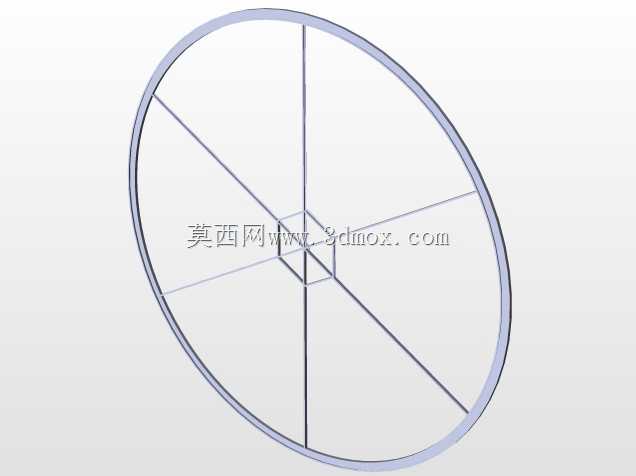

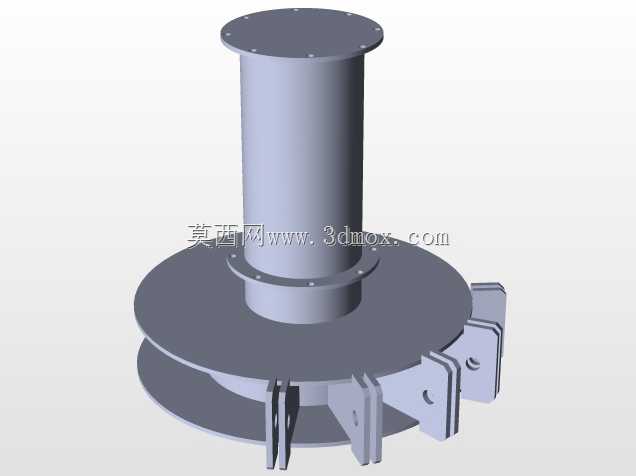

　　从结构设计逻辑来看，整套设备采用中心回转支承+辐射式主梁的承载框架，中心回转基座作为整套设备的受力核心，承担全部径向、轴向载荷与倾覆力矩，所有辐射主梁采用矩形钢管焊接成型，主梁与中心基座、外圈环形轨道的连接位置均设置加强筋板，避免长期交变载荷下出现焊缝开裂、结构变形问题。外圈环形轨道采用标准槽钢冷弯成型，轨道踏面做淬火处理提升耐磨性能，轨道分段拼接处设置定位销与错边调整结构，方便现场安装时调整轨道圆度，控制整体安装平面度误差在2mm以内，避免运行时出现卡顿、晃动问题。

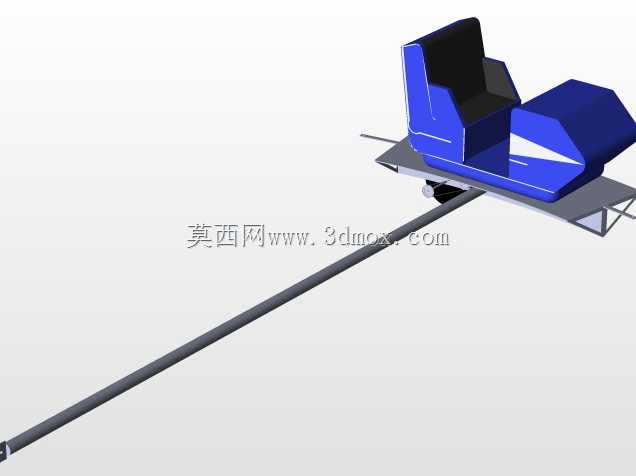

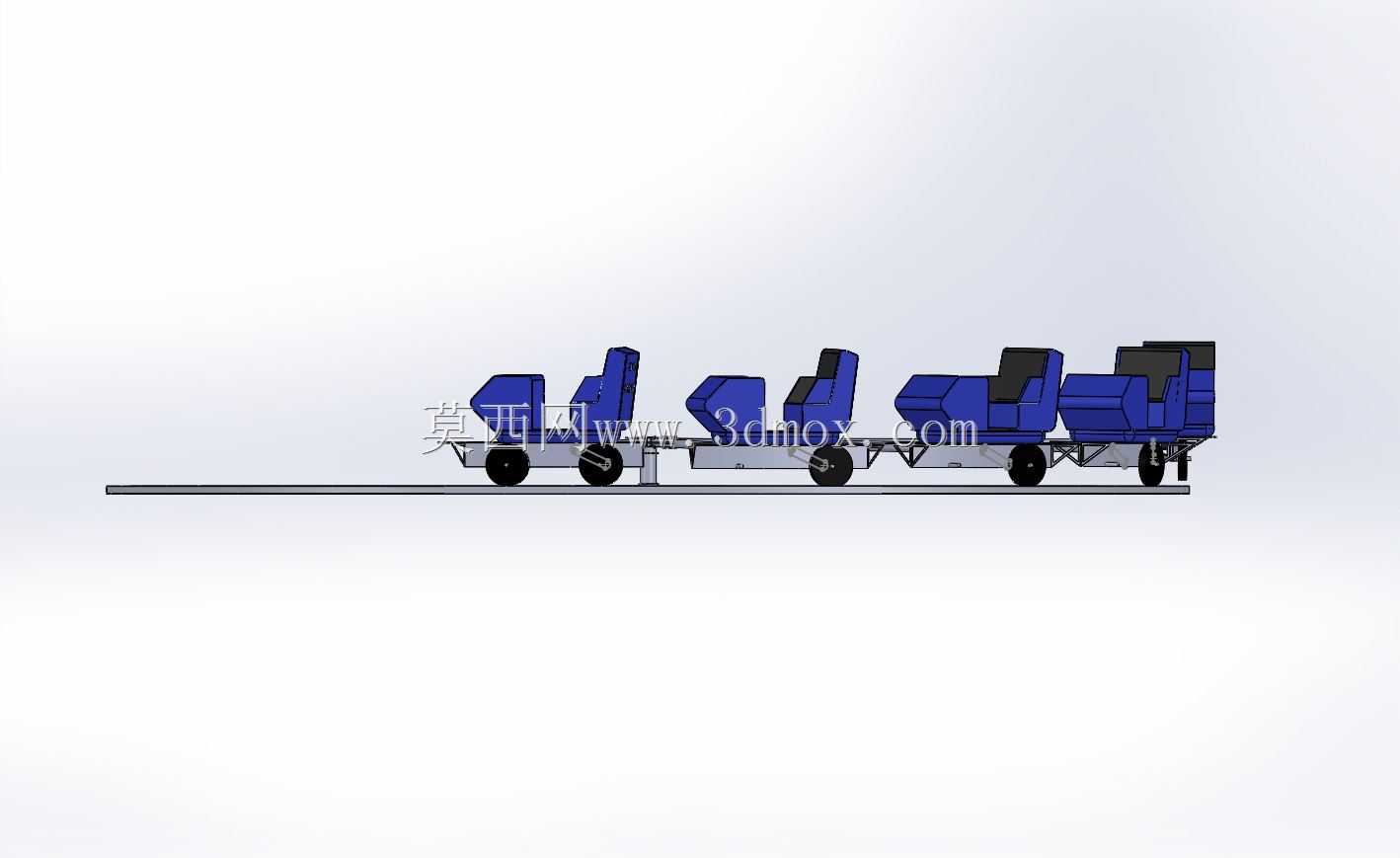

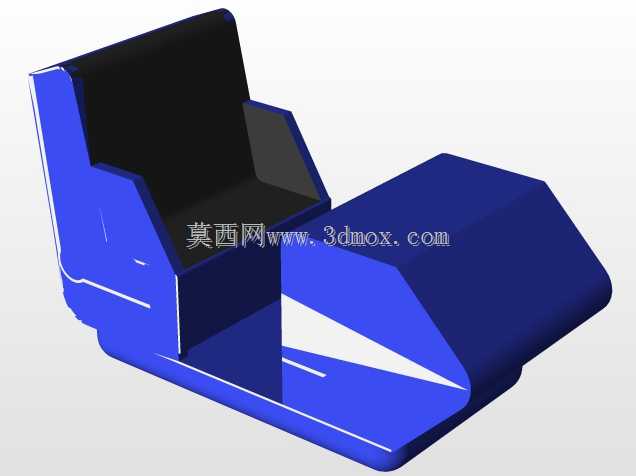

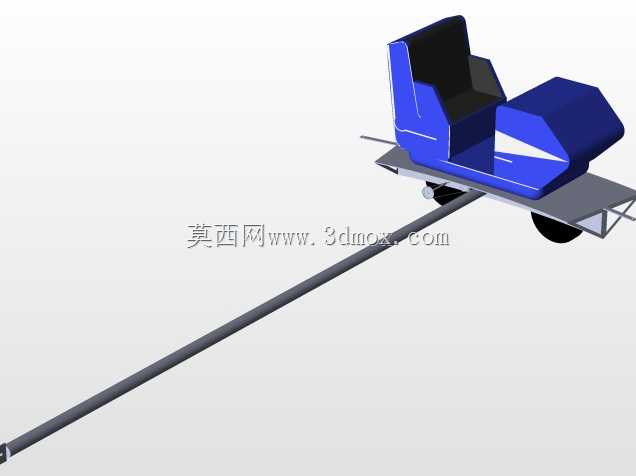

　　每组乘人座舱采用模块化设计思路，座舱主体采用玻璃钢蒙皮+内部钢骨架的复合结构，既保证外形的流线型观感，又能满足乘人冲击载荷下的结构强度要求，座舱内部设置独立安全带与扶手，扶手位置做圆弧过渡处理，避免尖锐棱角造成磕碰伤害。座舱底部通过带缓冲阻尼的铰接支座与轨道行走小车连接，行走小车配置四个包胶行走轮，两个轮组贴合轨道上踏面承受垂向载荷，另外两个轮组贴合轨道内侧翼缘承受离心力带来的侧向载荷，保证圆周运行时的行走稳定性，铰接位置的阻尼缓冲结构可过滤运行时的微小振动，同时让座舱在经过轨道拼接位置时产生自然的小幅摆动，强化游玩的体感反馈，又不会出现幅度过大的摇晃带来安全隐患。

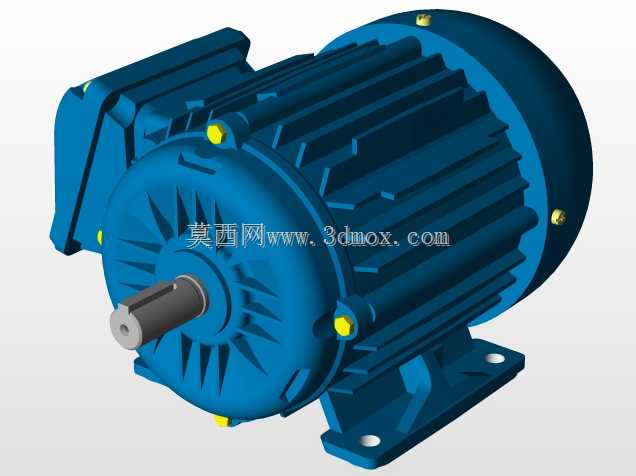

　　安装边界方面，整套设备的外轮廓直径控制在8米范围内，设备总高度不超过2.5米，安装时仅需要对场地做硬化处理，地面承载力要求不小于5kN/㎡，不需要做特殊的地坑基础，中心基座通过膨胀螺栓与硬化地面固定即可，外围仅需要预留1.2米宽的安全通道与检修空间，整体占地范围约10米直径，非常适合场地面积有限的室内商圈、社区乐园布置。设备的驱动单元集成在中心回转基座内部，采用减速电机直连齿轮传动的结构，相比传统的摩擦轮驱动，传动效率更高，运行速度更稳定，不会出现雨天或者轨道沾尘后打滑的问题，驱动转速控制在每分钟3-4转，保证整圈运行时长在15-20秒，既不会因为转速过快带来眩晕感，也不会因为转速过慢让游客觉得体验乏味。

　　从运维角度的设计考量来看，所有行走轮、铰接点均设置集中润滑注油嘴，日常维护时不需要拆解结构即可完成润滑保养，轨道外侧设置可拆卸的安全防护栏，防护栏高度1.1米，栏条间隙控制在100mm以内，防止运行时游客伸手触碰运动部件，中心基座外部设置装饰蒙皮，将所有传动部件完全封闭，避免杂物卷入传动结构，同时蒙皮设置可快速拆卸的检修门，方便日常检查驱动部件、电气线路的运行状态。每组座舱的电气控制线路通过中心回转滑环接入主控柜，避免旋转过程中线路缠绕，主控系统内置过载保护、紧急停止、转速监测功能，当出现载荷超标、转速异常时可自动停机并触发警报，保障运行安全。

　　结构建模过程中，所有焊接位置均预留了焊接收缩余量，螺栓连接孔位均采用基孔制配合公差，保证现场安装时不需要二次扩孔即可完成装配，辐射主梁与外圈轨道的连接位置设计成长圆孔调节结构，可补偿加工、焊接带来的尺寸误差，降低现场安装的调试难度。座舱的人机尺寸按照人体工程学参数设计，座面高度距离踏脚位置350mm，靠背倾斜角度为105度，扶手高度距离座面220mm，适配不同身高的儿童与成人乘坐，座舱前部设置操作按钮装饰面板，仅做视觉装饰不设置实际功能，避免游客误操作影响设备运行。整套设备的钢结构部分均做抛丸除锈后喷塑处理，户外使用场景下可选择镀锌后喷塑的工艺，提升抗锈蚀能力，延长设备的户外使用寿命，玻璃钢座舱部分可根据乐园的主题配色需求调整外观颜色，适配不同主题园区的视觉风格。
