嵌入式面板安装数显温度控制器结构

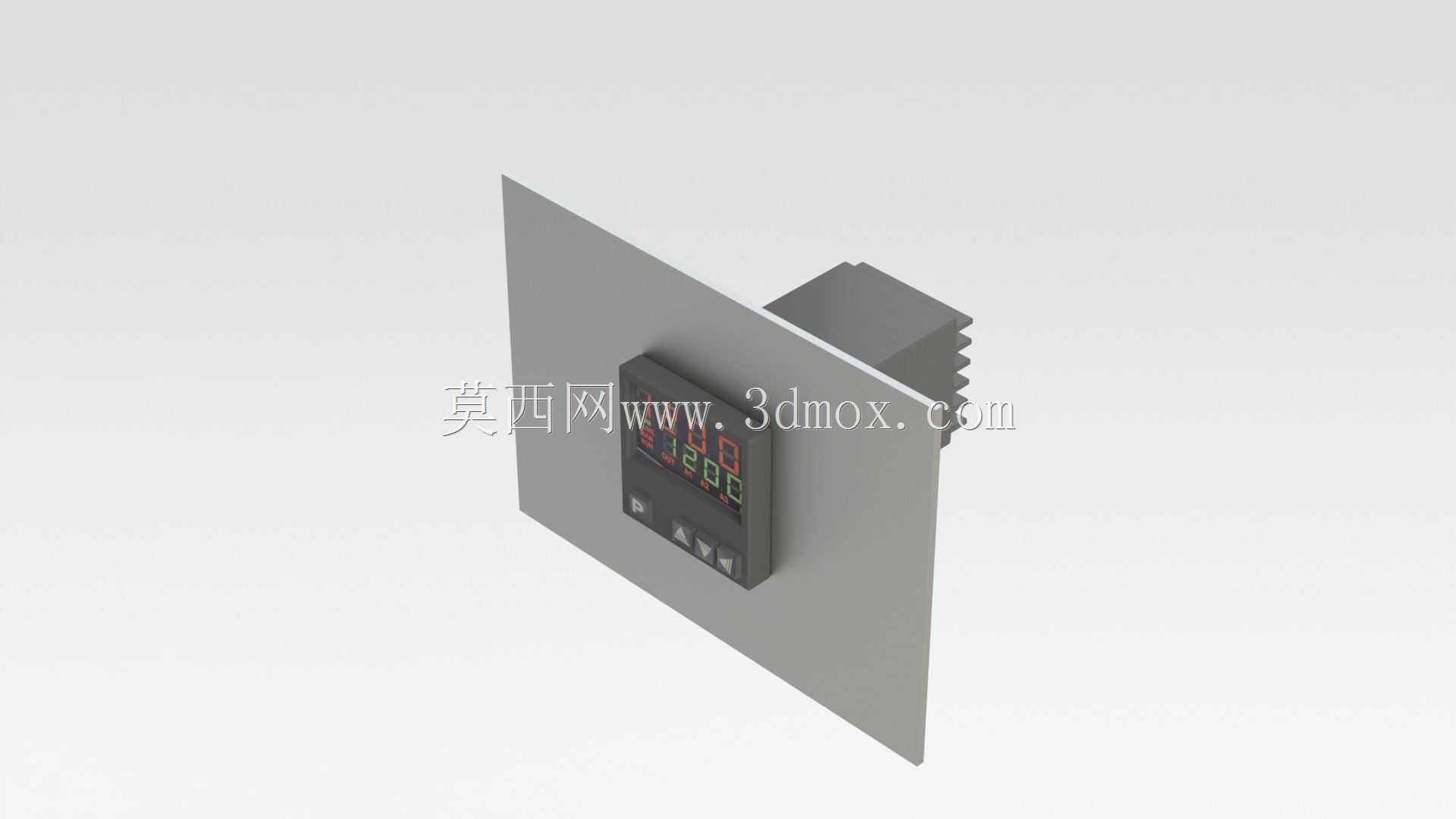

　　做设备电控部分设计快十二年，温控类元件的选型和安装结构我前后经手过不下三百个项目，这次做的这款嵌入式数显温度控制器结构，是针对工业控制柜内的温控需求做的适配设计，先从实际安装场景说，这类温控器最常用的场景就是各类工业设备的电控柜门、恒温设备的操作面板、小型试验箱的控制面，还有生产线的温控工位旁的操作箱，安装的时候不需要额外做突出的固定支架，直接在面板上开对应尺寸的方孔，把温控器主体从面板正面推进去，靠后侧的卡扣结构就能卡紧在面板上，面板正面只露出操作显示区域，不会突出太多占用操作空间，也能避免车间里的粉尘、切削液溅到元件内部的接线端。

　　从功能层面来说，这类温控器的核心作用是采集被控端的温度信号，通过内部的PID运算输出控制信号，驱动加热或者制冷元件工作，把被控区域的温度稳定在设定的区间内，正面的双数显窗口，上排显示当前实时测量的温度值，下排显示设定的目标温度值，下方的几个操作按键分别用来切换参数设置界面、调整温度设定值、切换控制模式，不管是设备调试阶段还是日常生产操作，一线操作人员不需要打开电控柜，直接在面板上就能完成参数调整和状态查看，比那种内置在柜内需要开门操作的温控元件要方便很多，也能减少开门操作带来的安全隐患。

　　设计这个结构的时候，我最先考虑的是安装边界的适配性，首先是面板开孔的尺寸，按照行业通用的嵌入式温控器安装规范，开孔尺寸留了标准的48*48mm方孔公差范围，四个角做了微小的倒角处理，避免开孔的时候毛刺刮伤温控器的外壳，温控器主体插入面板的部分，外壳做了轻微的锥度，前端面比后端面尺寸略大一点，推进去的时候能自然卡紧，不会出现松动晃荡的情况，后侧的散热鳍片结构是特意设计的，因为温控器内部的电源模块和输出继电器长时间工作会产生热量，如果热量堆积在柜内的密闭空间里，容易导致元件寿命缩短，后侧的鳍片能增加和柜内空气的接触面积，把工作产生的热量快速散出去，不需要额外加装散热风扇，也能降低设备的整体成本和故障点。

　　接线端的位置我特意放在了主体的后侧最末端，接线的时候从柜内后侧直接插线就行，接线端的排布留了足够的手指操作空间，就算是戴着绝缘手套也能顺利完成接线，不会因为空间太窄导致接线松动或者接错线。外壳的材质选用的是阻燃ABS工程塑料，正面的显示窗口用了透明的PC材质，做了防刮花处理，就算车间里有轻微的磕碰或者擦拭的时候用了带颗粒的抹布，也不会把显示窗口刮花影响读数，按键部分用了软质的硅胶材质，按动手感清晰，按下去有明确的反馈，长时间按动也不会出现按键塌陷或者失灵的情况，而且硅胶按键和外壳之间做了密封处理，能防止面板上溅到的水或者油污顺着按键缝隙渗到元件内部。

　　之前做项目的时候遇到过不少温控器安装的坑，比如有的温控器卡扣设计不合理，装上去之后时间长了因为柜内温度变化导致塑料变形，温控器从面板上掉下来；还有的散热结构没做好，夏天车间温度高的时候，温控器自己就因为过热保护停机，导致整个设备的温控失效，产品报废。这次做结构的时候特意把这些之前踩过的坑都考虑进去了，卡扣部分用了带加强筋的弹性结构，就算在-10到60摄氏度的工作环境下长期使用，塑料的弹性也能保持稳定，不会出现松脱的情况；外壳的壁厚做了均匀的2mm设计，既不会因为壁厚太薄导致结构强度不够，也不会因为壁厚太厚影响散热，内部的PCB板固定柱做了三个点位的固定，就算设备运输过程中有振动，也不会出现PCB板移位导致的接触不良问题。

　　从实际使用的适配性来说，这个结构的温控器能适配绝大多数的工业温控场景，不管是小型的恒温加热平台、工业烤箱的温控单元，还是注塑机的料筒温度控制、冷水机的水温控制，都能直接安装使用，安装深度控制在了100mm以内，就算是厚度比较薄的小型操作箱，也能顺利装进去，不会出现后侧顶到柜内其他元件的情况，面板正面的显示区域做了15度的视角优化，操作人员站在面板前方1.5米的位置，不用弯腰或者凑近就能清楚看到显示的温度数值，操作按键的位置刚好在手指自然下垂就能碰到的高度，日常操作的时候不需要刻意抬手调整姿势，能减少长时间操作的疲劳感。

　　另外在结构细节上，显示窗口的内侧做了遮光的格栅设计，能避免车间里的灯光或者阳光直射到数码管上，导致反光看不清数值的问题，数码管选用的是高亮度的红色数码管，就算在光线比较强的车间环境里，读数也足够清晰，按键上的标识用了激光雕刻的工艺，不会因为长时间按动或者擦拭导致标识磨掉，就算用个五六年，按键上的功能标识也能清晰辨认。整个结构没有多余的突出部件，安装完成之后面板正面是平整的，日常清理面板的时候用抹布直接擦就行，不会有卫生死角，也不会勾到操作人员的工作服或者工具，减少现场的安全隐患。
