高精度台面式角度微调回转工作台结构

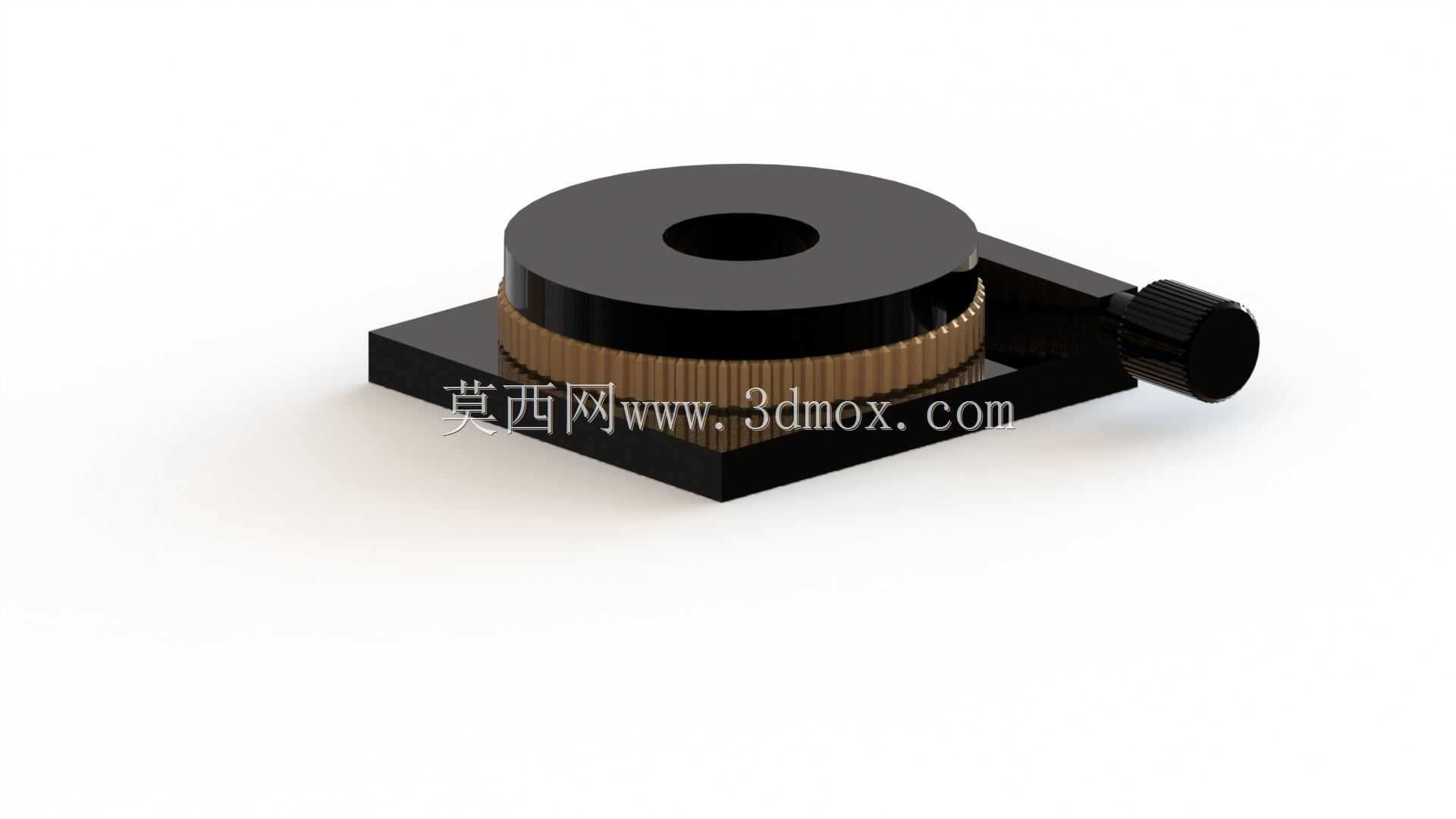

　　在精密光学装调、实验室试样定位、小型精密加工件检测的场景里，经常会遇到需要对承载件做小范围高精度角度回转调整的需求，这类场景往往不需要大行程的连续回转，反而对单步调节的分辨率、回程间隙控制、调整后的角度保持力有极高要求，这款台面微测角结构就是针对这类小载荷高精度角度调整场景设计的手动调节部件。从结构组成来看，整个部件采用方形安装底座作为承载基体，底座上集成了蜗轮蜗杆传动副，上部的圆形回转台面通过中心定位孔与下部的蜗轮同轴固定，侧方伸出的滚花调节旋钮直接与蜗杆轴连接，转动旋钮时即可通过蜗杆带动蜗轮实现上部台面的缓慢回转，这种传动结构本身具备大减速比的特性，能将旋钮端的大角度转动转化为台面的微小角度位移，同时利用蜗轮蜗杆的自锁特性，调整到位后台面不会因为侧向载荷出现自行回转，不需要额外增加锁紧结构就能保持调整后的角度位置，大幅简化了结构复杂度。上部回转台面的中心设置了同轴通孔，这个结构一方面可以减轻上部运动件的整体重量，降低传动副的负载，减少长期使用后的磨损量，另一方面也可以作为定位基准孔，配合定位销实现被承载工件的快速同轴装夹，避免每次装夹都需要重新找正回转中心的繁琐操作。台面下部与蜗轮连接的位置做了轴向限位结构，保证回转过程中台面不会出现轴向窜动，转动过程中的端面跳动量控制在极小范围内，避免承载工件出现高度方向的位置偏移。侧方的调节旋钮采用直纹滚花设计，即使操作人员佩戴薄型无尘手套也能稳定转动旋钮，不会出现打滑的情况，

　　旋钮与蜗杆轴的连接采用过盈配合加防转销固定，长期使用也不会出现旋钮空转的问题。底座的方形结构设计是为了适配各类光学平台、检测工作台的安装孔位，方形底座的四个角可以根据实际安装需求加工沉头安装孔，直接通过螺栓固定在基准平台上，不需要额外设计转接安装板，降低了集成使用的成本。在实际使用过程中，这类微测角回转台通常会配合千分表或者角度光栅使用，当需要对工件做角秒级的角度调整时，先将底座固定在稳定的基准平台上，将待调整工件通过台面的螺纹孔或者中心定位孔固定在回转台面上，通过缓慢转动侧方的调节旋钮，配合监测仪表的读数，就能将工件调整到目标角度位置，因为蜗轮蜗杆传动的减速比足够大，单步转动旋钮的角度分辨率可以做到非常精细，

　　不会出现调整过位需要反复回调的情况。设计这款结构的时候，首先考虑的是小载荷场景下的调节精度，因此没有选用大尺寸的蜗轮蜗杆副，而是采用小模数的精密蜗轮结构，在保证足够传动扭矩的前提下，尽可能缩小整体结构的外形尺寸，让整个部件可以在狭小的安装空间内使用。传动副的材质选择上，蜗轮采用耐磨铜合金加工，蜗杆采用调质处理的合金钢加工，两种材料配对使用时的摩擦系数低，长期磨损量小，能保证长期使用后的调节精度不会出现明显下降，同时铜质蜗轮的自润滑特性可以减少日常维护的频率，不需要频繁加注润滑脂也能保持顺畅的转动手感。上部回转台面的表面做了发黑处理，既可以提升表面的防锈能力，也能避免在光学检测场景中出现反光干扰检测结果的问题，底座同样做了发黑处理，

　　整体外观一致性好，同时表面的氧化层也能提升底座的抗锈蚀能力。整个结构的安装边界非常规整，方形底座的侧边没有突出的多余结构，除了侧方伸出的调节旋钮之外，其余部分的外轮廓都是规则的方形与圆形，在做设备集成布局的时候可以很方便地计算安装空间，不会出现结构干涉的问题。中心通孔的尺寸设计兼顾了减重与定位需求，孔径大小适配常用的标准定位销尺寸，用户不需要额外加工定位孔就能直接使用标准件完成工件装夹。在实际的装配过程中，蜗轮与蜗杆的啮合间隙可以通过底座上的蜗杆轴承座调整螺钉进行微调，既可以保证转动时没有卡滞感，也能将回程间隙控制在最小范围内，避免正反转调节时出现空程误差，这一点对于需要双向调整角度的使用场景来说非常重要，很多低成本的回转台就是因为没有设计间隙调整结构，使用一段时间后回程间隙变大，无法满足高精度调整的需求。另外，整个回转台的高度尺寸做了严格控制，整体高度较低，重心落在底座的支撑范围内，即使承载一定重量的工件，也不会出现重心偏移导致的倾覆问题，安装后的稳定性非常好。这类手动微测角结构虽然结构看起来简单，但是每一处细节都是围绕高精度角度调整的实际需求设计的，没有多余的冗余结构，所有的结构特征都服务于调节精度、使用便利性与长期稳定性，不管是用于实验室的光学实验装调，还是用于工业检测环节的工件角度定位，或是小型精密设备中的手动角度调节工位，都能很好地满足使用要求。
